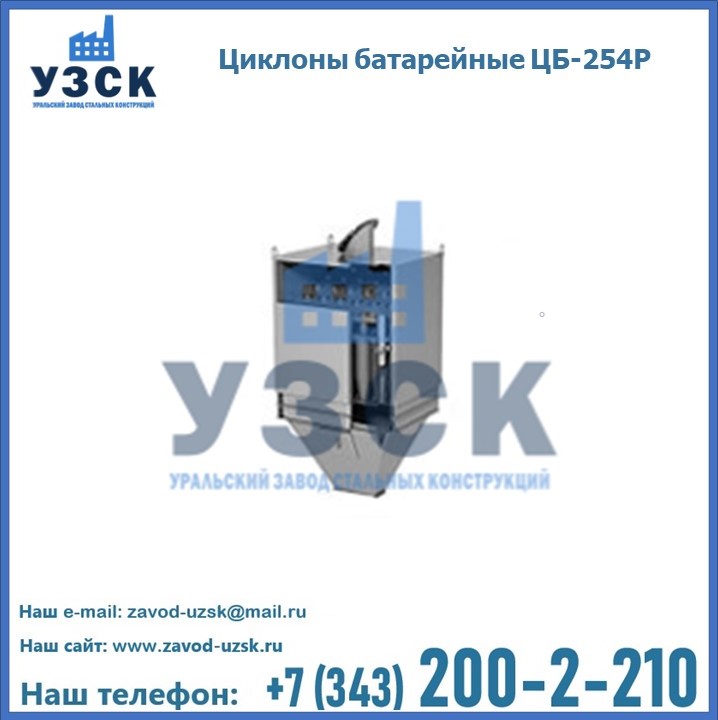

Батарейные циклоны изготавливаются в виде параллельно расположенных батарей. Каждая из них оснащена направляющими, такими как винт или розетка. Благодаря подобной конструкции достигается более высокий коэффициент полезности, при этом габариты не увеличиваются.
Циклоны батарейные ЦБ-254Р используются в различных промышленных сферах в Жезказгане. Уральский Завод Стальных Конструкций производит и реализует батарейные циклоны, изготавливаемые по стандартным типовым проектам. А также выполняет производство оборудования под индивидуальный заказ по техническому заданию клиента.
Конструктивные особенности батарейных циклонов
Устройство батарейного циклона сделано таким образом, чтобы гарантировать максимально эффективное удаление пыли. В его конструкцию входят:
- часть в форме цилиндра, в которой осуществляется циркуляция дымового газа;
- патрубок для прохождения загрязненной воздушной среды;
- часть конической формы, в которой предусмотрено нижнее отверстие для отведения пыли в специальный сборник.
Дымоход, через который среда выходит в атмосферу, пройдя цикл очистки батарейного циклона, устанавливается над цилиндрическим элементом.
Завод УЗСК изготавливает в Жезказгане батарейные циклоны в следующем материальном исполнении:
- корпус элементов циклона – серый чугун;
- корпус аппарата и выхлопные трубы – углеродистая сталь.
Технические характеристики:
- температура газа, который подвергается очистке, не должна превышать 4000С;
- коэффициент очистки от пыли 85% (δ50 = 20 мкм, σ = 3 -3,5, ρ = 2700 кг/м3);
- среднерасходная скорость составляет 4,5 м/c;
- размер внутреннего диаметра цилиндрического элемента 254 мм.
Циклонных элементов в секции может быть 25,30,40,50,60,80. Предусмотрена одна секция, но, если необходимо очищать большие объемы газовой среды, возможно использование нескольких секций. Комплектация оборудования зависит от пожеланий заказчика.
Технические характеристики:
| Типоразмер циклона | Количество элементов | Производительность по газу, м3/ч, при Vц = 4,5 м/с | Масса, кг |
|---|---|---|---|
| ЦБ-254Р-25 | 25 | 20580 | 3630 |
| ЦБ-254Р-30 | 30 | 24630 | 4170 |
| ЦБ-254Р-40 | 40 | 32900 | 5210 |
| ЦБ-254Р-50 | 50 | 41100 | 6580 |
| ЦБ-254Р-60 | 60 | 49350 | 7700 |
| ЦБ-254Р-80 | 80 | 65750 | 10000 |

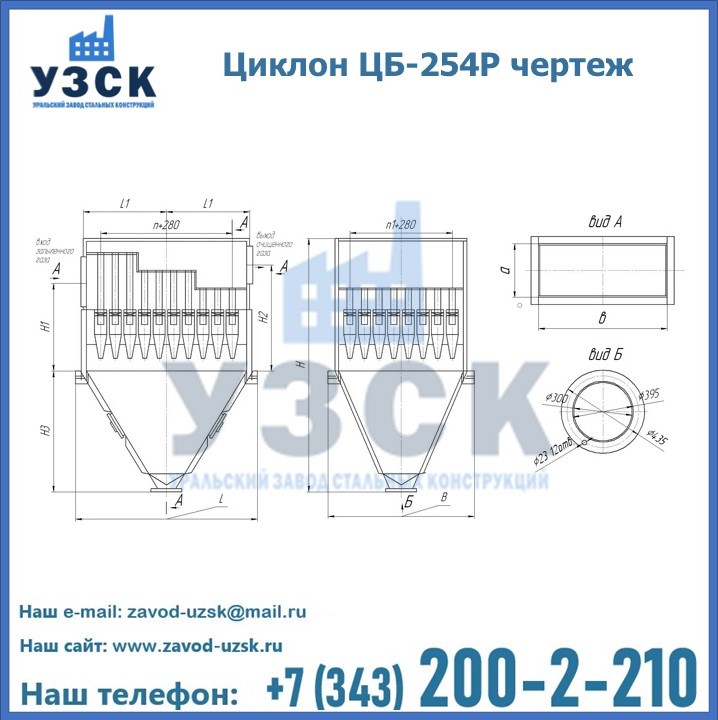

Присоединительные размеры
| типоразмер | а х в | n | n1 | L | L1 | B | H | H1 | H2 | H3 |
|---|---|---|---|---|---|---|---|---|---|---|
| ЦБ-254Р-25 | 380×1130 | 4 | 4 | 1816 | 830 | 1600 | 4542 | 1750 | 2300 | 1700 |
| ЦБ-254Р-30 | 380×1380 | 4 | 5 | 1816 | 830 | 1880 | 4542 | 1750 | 2300 | 1700 |
| ЦБ-254Р-40 | 380×1980 | 4 | 7 | 1816 | 830 | 2440 | 4542 | 1750 | 2300 | 1700 |
| ЦБ-254Р-50 | 780×1130 | 9 | 4 | 3220 | 1580 | 1600 | 5342 | 1900 | 2350 | 2250 |
| ЦБ-254Р-60 | 780×1380 | 9 | 5 | 3220 | 1580 | 1880 | 5342 | 1900 | 2350 | 2250 |
| ЦБ-254Р-80 | 780×1980 | 9 | 7 | 3220 | 1580 | 2440 | 5342 | 1900 | 2350 | 2250 |
Условные обозначения:
- ЦБ – циклон батарейный;
- 254 – внутренний диаметр в мм;
- Р – направляющий элемент розетка.
Далее после тире указывается число циклонных элементов.
Назначение батарейного циклона ЦБ-254
Батарейный циклон ЦБ-254 предназначен для очищения газов технологического типа, таких как дымовые котельные газы, и вентилируемого воздуха от пыли. Условия для работы ЦБ-254:
- очищаемая газовая среда не должна быть взрывоопасной;
- пыль, которая улавливается циклоном, также без риска взрывоопасности и не сильно слипаться.
Пылеулавливающее оборудование батарейного типа отличается простотой и надежностью, в нем нет движущихся деталей. Батарейный циклон способен работать при температурных нагрузках и в условиях высокого давления. Чтобы внутренняя часть корпуса не подвергалась повреждениям в процессе улавливания частиц пыли, на нее наносится специальное защитное покрытие. Высокий коэффициент очистки газовой среды сохраняется даже при ее сильной запыленности.
Принцип действия батарейного циклона ЦБ-254
У батарейного циклона простой принцип действия, который заключается в следующем: после того, как твердое топливо сгорело, образовавшийся газ закачивается в корпус аппарата на скорости не ниже 20 м/сек.
За счет силы инерции продуктов сгорания, содержащиеся в составе взвеси двигаются по цилиндру. Сила тяжести воздействует на твердые частицы пыли, отжимая их к стенкам цилиндра, после чего они опускаются в коническую часть циклона, а затем оседают в пылесборнике.
В корпусе происходит спиральное движение среды, из-за которой в нижней части корпуса появляется зона с пониженным давлением. В результате, очищенные газовые потоки поднимаются вверх и через дымоход выходят в атмосферу.
Уральский Завод Стальных Конструкций производит в Жезказгане батарейные циклоны ЦБ-254, а также другое емкостное промышленное оборудование по приемлемым ценам.
