Циклоны групповые ЦН 15 применяются на предприятиях в Жезказгане, где организована очистка газов сухим способом.

Циклонов ЦН-15 способны улавливать и очищать воздух , за счет центробежной силы, от золы, пыли, распространяемой сушилками и машинами, в которых происходит процесс взвешивания частиц, а также, от пыли, образующейся в процессе транспортировки сыпучих веществ. Очистительной мощности Циклонов ЦН-15 хватает на обработку воздуха, изначальная запыленность которого составляет от 400 г на м³.

Условия эксплуатации и основные характеристики ЦН-15

Циклоны групповые ЦН-15 отличаются удобством и простотой эксплуатации, компактны и имеют умеренный уровень шума. Данный вид циклонов имеют некоторые особенности. К примеру, их нельзя применять на производстве, где продуктами переработки является сильнослипающаяся, взрывоопасная или имеющая волокна пыль.

При эксплуатации циклонов необходима непрерывная выгрузка пыли. Уровень пыли не должен подниматься выше плоскости, которая располагается от крышки бункера на 0,5 диаметра циклона. Расчет количества необходимых для фильтрации воздуха циклонов зависит от типа помещения, его размеров и специфики производства. Поэтому стоимость оборудования для данной задачи рассчитывается индивидуально.

Сфера применения циклонов ЦН-15 в Жезказгане

Циклоны ЦН-15 используют в таких сферах, как черная и цветная металлургия, химическая и нефтяная промышленности, строительство, машиностроение, энергетика. Благодаря тому, что циклоны данного типа имеют меньшую, чем у других типов, высоту, они имеют популярность именно в тех случаях, когда на предприятии есть ограничения газоочистного оборудования по высоте. В целом, технологические характеристики ЦН-15 уступают остальным устройствам этого назначения. Поэтому, выбирая этот вид циклонов следует ориентироваться на условия размещения и требования к размерам оборудования.

УЗСК предлагает циклоны ЦН-15 и другие виды воздухоочистительных устройств в Жезказгане. Для изготовления нашей продукции используется нержавеющая сталь (3-4 мм, по запросу толщина может быть увеличена), но при необходимости толщина изделия увеличивается, в случае наличия таких требований.

Массовая концентрация пыли в очищаемом газе, г/м3:
для слабослипающихся пылей	до 1000
для среднеслипающихся пылей	250
Температура очищаемого газа, С	до 400
Давление, кПа	до 5
Коэффициент гидравлического сопротивления циклонов:
для одиночного исполнения	147
для группового исполнения
с «улиткой»	175
со сборником	182

Основные технические характеристики циклонов типа ЦН15

Типоразмер циклона	Площадь сечения цилиндрической части корпуса (группы корпусов), м2	Производительность, м3 /час		Рабочий объем бункера, м3
Типоразмер циклона		при V=2,5м/сек	при V=4,0м/сек	Рабочий объем бункера, м3
ЦН-15-200×1УП	0,0314	283	452	0,04
ЦН-15-300×1УП	0,07	630	1000	0,082
ЦН-15-400×1УП	0,125	1110	1800	0,13
ЦН-15-500×1УП	0,196	1800	2800	0,32
ЦН-15-600×1УП	0,282	2500	4100	0,43
ЦН-15-700×1УП	0,384	3500	5500	0,58
ЦН-15-800×1УП	0,502	4500	7200	1,03
ЦН-15-900×1УП	0,635	5700	9200	1,65
ЦН-15-1000×1УП	0,785	7100	11300	2,50
ЦН-15-1200×1УП	1,13	10200	16200	3,73
ЦН-15-1400×1УП	1,538	13900	22200	6,44
ЦН-15-1600×1УП	2,00	18000	28800	8,2
ЦН-15-1800×1УП	2,50	22500	36000	13,4
ЦН-15-2000×1УП	3,00	27000	43200	16,0
ЦН-15-300×2УП (СП)	0,14	1270	2000	0,20
ЦН-15-400×2УП (СП)	0,25	2300	3600	0,31
ЦН-15-500×2УП (СП)	0,392	3500	5600	0,50
ЦН-15-600×2УП (СП)	0,564	5100	8100	0,60
ЦН-15-700×2УП (СП)	0,768	6900	11100	0,83
ЦН-15-800×2УП (СП)	1,004	9000	14400	1,15
ЦН-15-900×2УП (СП)	1,27	11400	18300	1,45
ЦН-15-400×4УП (СП)	0,50	4500	7200	0,76
ЦН-15-500×4УП (СП)	0,784	7000	11300	1,10
ЦН-15-600×4УП (СП)	1,128	10200	16300	1,50
ЦН-15-700×4УП (СП)	1,536	13800	22000	2,03
ЦН-15-800×4УП (СП)	2,008	18100	28900	2,61
ЦН-15-900×4УП (СП)	2,54	22800	36600	3,01
ЦН-15-500×6УП (СП)	1,176	10600	16900	2,72
ЦН-15-600×6УП (СП)	1,692	15300	24400	4,45
ЦН-15-700×6УП (СП)	2,304	20800	33100	6,2
ЦН-15-800×6УП (СП)	3,012	27100	43300	10,2
ЦН-15-900×6УП (СП)	3,81	34300	54900	13,1
ЦН-15-500×8УП (СП)	1,568	14100	22600	6,2

Основные габаритные размеры циклона (группы циклонов) с «улиткой», со сборником и пирамидальным бункером.

Типоразмер циклона	Размеры, мм									Масса с бункером, кг
Типоразмер циклона	D1	Н	Н1	Н2	Н3	В	L	аб/АБ	b	Масса с бункером, кг
1	2	3	4	5	6	7	8	9	10	11
ЦН-15-200×1УП/СП		1876	1106	1391	360	436	436	132*52	100	55
ЦН-15-300×1УП/СП		2508	1505	1870	480	606	606	198*78	150	95
ЦН-15-400×1УП/СП		3080	1914	2359	530	706	706	264*104	200	145
ЦН-15-500×1УП/СП		3942	2463	2988	730	906	906	330*130	200	215
ЦН-15-600×1УП/СП		4544	2926	3532	750	1034	1034	396*156	200	400
ЦН-15-700×1УП/СП		5206	3396	4081	830	1134	1134	462*182	200	520
ЦН-15-800×1УП/СП		6028	3924	4690	1010	1334	1334	528*208	200	700
ЦН-15-900×1УП/СП		6742	4436	5281	1100	1536	1536	594*234	300	790
ЦН-15-1000×1УП/СП		7574	4954	5880	1300	1736	1736	660*260	300	1280
ЦН-15-1200×1УП/СП		8816	6056	7144	1210	2010	2010	792*312	300	2180
ЦН-15-1400×1УП/СП		10319	7055	8302	1490	2410	2410	924*364	300	3030
ЦН-15-1600×1УП/СП		11614	7983	9390	1630	2610	2610	1056*416	300	3720
ЦН-15-1800×1УП/СП		13204	9095	10663	1880	3012	3012	1188*468	360	5820
ЦН-15-2000×1УП/СП		14298	9913	11641	1930	3212	3212	1320*520	500	6870
ЦН-15-300×2УП/СП	245	2750 2737	1657 1653	2022	570	656	856	198*176	200	170 160
ЦН-15-400×2УП/СП	273	3442 3422	2156 2152	2601	650	756	956	264*32	200	280 270
ЦН-15-500×2УП/СП	377	4034 3974	2585 2582	3110	700	856	1256	330*284	300	400 380
ЦН-15-600×2УП/СП	426	4656 4591	3008 3002	3614	780	1008	1408	396*336	300	750 690
ЦН-15-700×2УП/СП	530	5508 5901	3608 3602	4293	920	1008	1608	462*388	300	980 915
ЦН-15-800×2УП/СП	630	6160 6012	4006 4001	4772	1060	1108	1808	528*440	300	1230 1130
ЦН-15-900×2УП/СП	720	6872 6687	4456 4450	5301	1210	1208	2008	594*492	300	1500 1380
ЦН-15-400×4УП/СП	426	3772 3806	2406 2402	2851	730	1206	1006	264*464	300	550 570
ЦН-15-500×4УП/СП	530	4464 4479	2805 2802	3330	910	1406	1156	330*563	300	750 770
ЦН-15-600×4УП/СП	630	5026 4997	3208 3202	3814	950	1658	1358	396*672	300	1360 1310
ЦН-15-700×4УП/СП	720	5718 5539	3608 3602	4293	1130	1908	1508	462*776	300	1820 1720
ЦН-15-800×4УП/СП	820	6380 6139	4006 4001	4772	1280	2110	1710	528*880	300	2380 2230
ЦН-15-900×4УП/СП	920	6962 6702	4406 4400	5251	1350	2210	1910	594*984	300	2880 2660
ЦН-15-500×6УП/СП	630	4913 5038	2704 2702	3229	1460	1910	1910	330*918	300	1700 1280
ЦН-15-600×6УП/СП	720	5773 5907	3185 3182	3791	1680	2210	2210	396*1092	300	2700 2030
ЦН-15-700×6УП/СП	820	6385 6513	3725 3722	4410	17201	2510	2510	462*1266	300	3250 2740
ЦН-15-800×6УП/СП	1020	7363 7448	4304 4301	5070	1955	2912	2912	528*1440	300	4500 3830
ЦН-15-900×6УП/СП	1120	8060 8146	4674 4670	5519	2180	3212	3212	594*1614	300	5200 4640
ЦН-15-1000×6УП/СП	1220	_____ 10459	_____ 5950							_____ 6410
ЦН-15-500×8УП/СП	720	5253 5565	2824 2822	3349	1680	2510	2510	330*1178	300	2350 2300
ЦН-15-600×8УП/СП	1120	_____ 8345	_____ 4351							_____ 6000

https://www.youtube.com/watch?v=z9yS7mZz1wU&feature=youtu.be

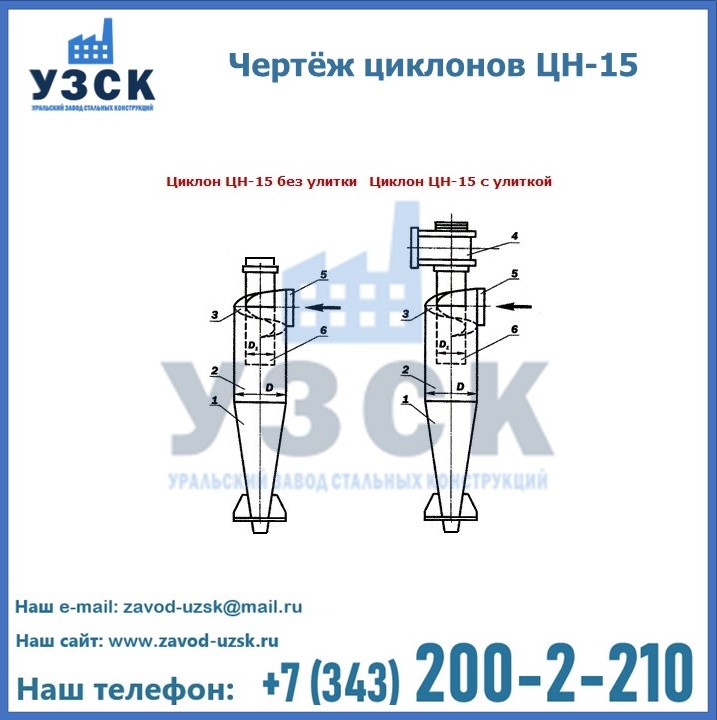

Условные обозначения для заказа циклонов ЦН 15:

Ц — циклон;
Н — конструкция НИИОгаза;
15 — угол наклона входного патрубка относительно горизонтали (град);
цифры после тире:

— первая — внутренний диаметр цилиндрической части циклона (мм);

— вторая (после знака х) — количество циклонов в группе;

У — с камерой очищенного газа в виде улитки;
С — с камерой очищенного газа в виде сборника;
П — пирамидальная форма бункера.
