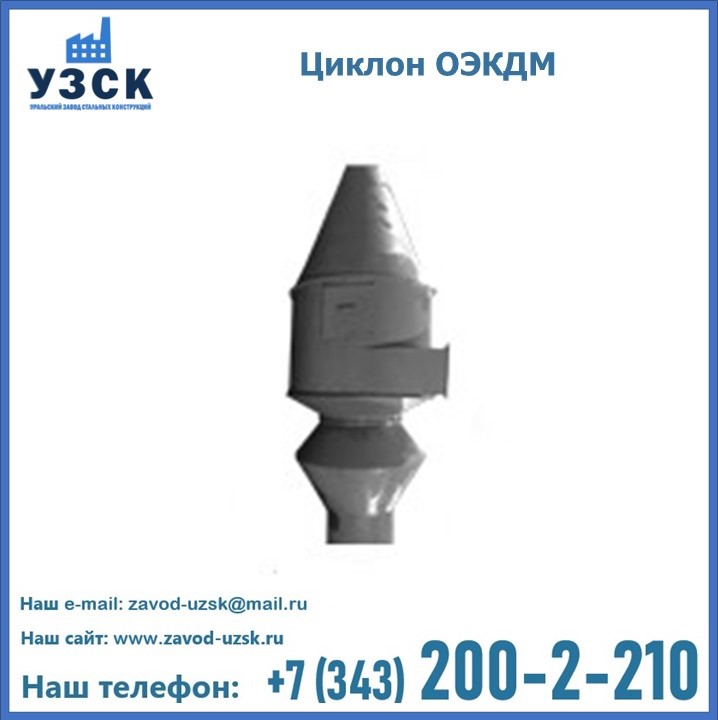

Циклоны ОЭКДМ серии 7.411-2 предназначены для применения в деревообрабатывающих системах в Жезказгане. Циклоны ОЭКДМ также именуют циклонами типа К (Клайпедского). С помощью данных устройств отделяются такие отходы переработки древесины, как кора, стружка (в том числе, сырая и витая), опилки (сырые, сухие), щепки, дробленка. Циклоны такого типа имеют самый высокий коэффициент очистки.
Условия эксплуатации и основные характеристики
Циклон ОЭКДМ устанавливается после пылевого вентилятора, то есть, работа данного устройства основывается непосредственно на нагнетании. Коэффициент очистки понижается по мере заполнения конической части циклона древесными, поэтому любой циклон должен быть герметично соединен с бункером, имеющим достаточную вместительность. Как правило, емкость циклонного бункера должна быть рассчитана по суточному накоплению отходов и составлять до 35 м3. Разработаны ОЭКДМ для левого и правого вращения потока газа. Правое вращение подразумевает циркуляцию потока газа в циклоне по часовой стрелке, левое – против часовой стрелки.
Сфера применения циклонов ОЭКДМ в Жезказгане
Циклоны ОЭКДМ предназначаются, как говорилось выше, для систем пневмотранспорта измельченной древесины с содержанием следующих отходов: щепы, дробленки, коры, витой стружки, сырой стружки, сырых опилок.
Принцип работы и комплектация устройства

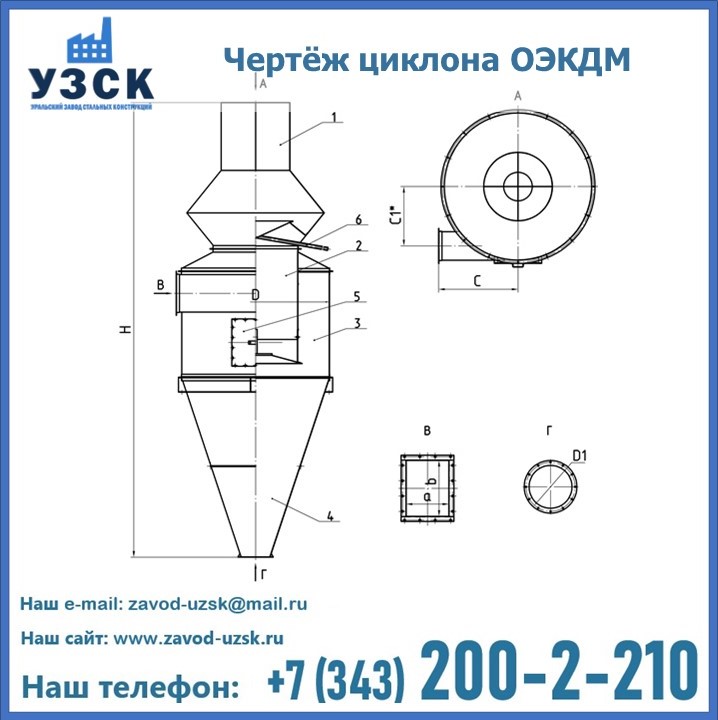

Конструкция циклона ОЭКДМ
Циклон ОЭКДМ состоит из трубы выхлопной (1), внутреннего стакана (2), корпуса (3), конуса (4), лючка (5), трубы сливной (6).
Возможно правое и левое исполнение. В модели имеется трубка для слива влаги, которая может попадать в выхлопную трубу во время дождя, а емкость бункера рассчитана на вместимость суточной нормы отходов.
Критерии выбора циклонов ОЭКДМ
Прежде, чем купить ту или иную модель циклона ОЭКДМ (серия 7.411-2) необходимо рассчитать необходимые объемы и мощности производства. УЗСК предлагает в Жезказгане приобрести циклоны отличного качества и по выгодной стоимости. Наше предприятие занимается не только реализацией готовых изделий, но и производством циклонов по индивидуальным заказам, при этом, цена на такое изделие не будет сильно отличаться от стоимости готовой продукции. Мы предлагаем оптимальные сроки доставки продукции, все необходимые гарантии на товар, качество и безопасность которого, соответствуют всем установленным требованиям. Для производства циклонов ОЭКДМ мы используем нержавеющую сталь (3-4 мм, при необходимости толщина циклона и бункера может быть увеличена). Заказать проект с подходящими параметрами и характеристиками очень просто — потребуется всего лишь оставить заявку на сайте, или позвонить по указанному телефону.
Основные технические характеристики Циклонов ОЭКДМ типа К
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон ОЭКДМ К-8 | 1900—2300 | 800 | 2450 | 76 |
| Циклон ОЭКДМ К-10 | 2700—3300 | 1000 | 3115 | 170 |
| Циклон ОЭКДМ К-12 | 3860—4730 | 1200 | 3780 | 263 |
| Циклон ОЭКДМ К-14 | 5520—6750 | 1400 | 4315 | 363 |
| Циклон ОЭКДМ К-16 | 6200—8000 | 1600 | 4915 | 473 |
| Циклон ОЭКДМ К-18 | 8000-10500 | 1800 | 5565 | 629 |
| Циклон ОЭКДМ К-20 | 9800-12900 | 2000 | 6150 | 1060 |
| Циклон ОЭКДМ К-22 | 11600-15200 | 2200 | 6505 | 1280 |
| Циклон ОЭКДМ К-24 | 14100-18550 | 2400 | 7295 | 1350 |
| Циклон ОЭКДМ К-30 | 22150-28500 | 3000 | 9160 | 1650 |
