Циклоны СЦН-50

Циклоны СЦН-50 применяются в различных отраслях промышленности и служат для очистки газовоздушных потоков от частиц абразивной пыли различных фракций. Чаще всего и с максимальной эффективностью, циклоны СЦН-50 используются на литейных и энергетических предприятиях, при производстве строительных материалов.

Если вы планируете приобрести надежное и эффективное оборудование для очистки воздуха , предлагаем купить циклоны СЦН-50 или другие модели устройств для очистки на Уральском Заводе Стальных Конструкций в Жезказгане. Наша продукция имеет выгодную стоимость, высокий уровень качества и все необходимые гарантии.


Циклон СЦН-50 в Жезказгане

Технические и эксплуатационные характеристики циклонов СЦН-50

Циклон СЦН-50 обладает повышенной стойкостью к абразивному износу. Этого фактора удается достигнуть за счет спирального ввод запыленного газа в устройство и увеличения длины цилиндрической части циклона, а также диаметра выходного патрубка.

Циклоны СЦН-50 производятся в Жезказгане под правое вращение газового потока и под левое. Правое исполнение подразумевает вращение газового потока по часовой стрелки, относительно входа очищенного воздуха, левое — предполагает движение потока по кругу против часовой стрелки.

Эффективность очистки и производительность циклона СЦН-50, при соблюдении всех условий эксплуатации и в зависимости от комплектации, достигает 80-95%. Сопротивление  данной модели циклона составляет около 1000-1200 Па. Коэффициент гидравлического сопротивления равен 185.

При необходимости, можно приобрести циклоны СЦН-50 одиночного или группового исполнения.

Функциональное предназначение и область применения циклонов СЦН-50

Как говорилось выше, циклоны СЦН-50 применяются в сталелитейных, энергетических, металлургических строительных отраслях промышленности, для очистки газа от абразивных пылевых отходов. Данная модель является наиболее поздней и более совершенной разработкой НИИОГАЗ.

Технические характеристики, параметры и комплектация циклона СЦН-50 (пылеуловителя СЦН-50) схожи с  моделями циклонов ЦН-11 и ЦН-15, но при этом, новая версия пылеуловителя во многом превосходит предыдущие устройства и считается наиболее эффективной. Срок службы СЦН-50 в 1,5–2,5 превышает аналогичный показатель циклона ЦН-15, при условии, что имеет те же производительность, гидравлическое сопротивление и степень очистки, что и у предыдущих версий. Кроме того, качество очистки на тонких пылях  у циклона СЦН-50 выше, а унос пыли меньше на 15–20 %.

Особенности конструкции и их влияние на производительность пылеуловителей СЦН-50 в Жезказгане

Высокие показатели устойчивости и износостойкости под воздействием абразивной среды удалось получить благодаря усовершенствованию предыдущих версий и применению новых технологических решений при  проектировании устройства: входное отверстие для ввода запыленного газа выполнено в виде спирали, цилиндрический элемент корпуса удлинен, увеличен диаметр выпускного отверстия.

Уральский Завод Сварных Конструкций производит и продает пылеуловители различных моделей и комплектации, что позволяет удовлетворить спрос на стальные изделия для реализации всевозможных хозяйственных нужд и решения технологических задач.

Производство и продажа циклонов СЦН-1

К преимуществам сотрудничества с компанией «УЗСК» в Жезказгане можно отнести собственную  лабораторию неразрушающего контроля, позволяющую контролировать качество продукции и соответствие выпускаемых изделий всем нормам и требованиям. Проектно-конструкторский отдел ПО УЗСК осуществляет разработку технических проектов и рабочей документации КД и КМД пылеулавливающего оборудования. Если требуется изготовить пылеуловитель нестандартных размеров, то такой вариант выполнения заказа  тоже предусмотрен в УЗСК, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все уже поставляемое или производимое оборудование имеются чертежи и прочая техническая документация. Чтобы получить более подробную информацию, необходимо оставить заявку на сайте или позвонить по указанным в разделе «КОНТАКТЫ» телефонам.

Технические характеристики и показатели производительности циклонов СЦН-50

Наименование Производительность, м3/ч D H/H1 L H0 a/b a1 d масса, кг
ЦИКЛОН СЦН-50-300 623-890 300 1325/1055 420 390 75/150 135 80 38
ЦИКЛОН СЦН-50-400 1130-1582 400 1650/1380 530 425 100/200 180 110 64
ЦИКЛОН СЦН-50-500 1760-2473 500 2025/1705 670 490 125/250 225 135 97
ЦИКЛОН СЦН-50-600 2543-3560 600 2450/2030 830 575 150/300 270 160 141
ЦИКЛОН СЦН-50-700 3462-4846 700 2775/2355 950 615 175/350 315 188 187
ЦИКЛОН СЦН-50-800 4522-6330 800 3200/2680 1110 700 200/400 360 215 246
ЦИКЛОН СЦН-50-900 5723-8012 900 3525/3005 1220 740 225/450 405 242 305
ЦИКЛОН СЦН-50-1000 7065-9891 1000 3950/3330 1380 825 250/500 450 269 380
ЦИКЛОН СЦН-50-1200 10174-14243 1200 4700/3980 1650 950 300/600 540 323 543
ЦИКЛОН СЦН-50-1400 13843-19386 1400 5350/4630 1880 1025 350/700 630 376 721
ЦИКЛОН СЦН-50-1600 18086-25320 1600 6100/5280 2160 1110 400/800 720 430 939
ЦИКЛОН СЦН-50-1800 22891-32046 1800 6860/5930 2435 1280 450/900 810 484 1189
ЦИКЛОН СЦН-50-2000 28260-39564 2000 7510/6580 2660 1350 500/1000 900 538 1446
ЦИКЛОН СЦН-50-2200 34195-47872 2200 7810/7230 2935 1480 550/1100 990 590 1654
ЦИКЛОН СЦН-50-2400 40694-56972 2400 8510/7880 3210 1610 600/1200 1080 645 1966
ЦИКЛОН СЦН-50-2600 47759-66863 2600 9660/8530 3435 1680 650/1300 1170 700 2418
ЦИКЛОН СЦН-50-2800 55390-77545 2800 10200/9180 3795 1880 700/1400 1260 755 2749
ЦИКЛОН СЦН-50-3000 63585-89019 3000 10920/9830 4050 2010 750/1500 1350 806 3250

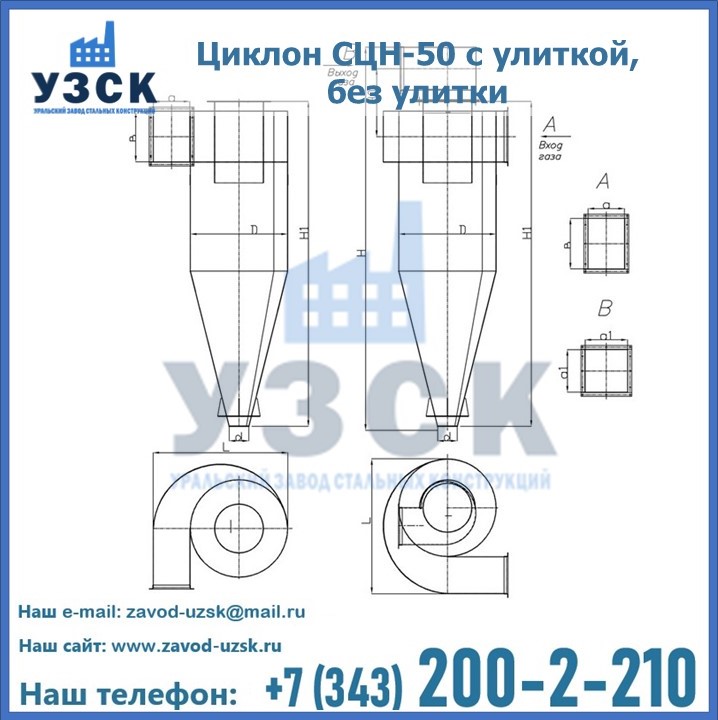

Циклон СЦН-50 без улитки и с улиткой


Циклон СЦН-50 с улиткой, без улитки в Жезказгане

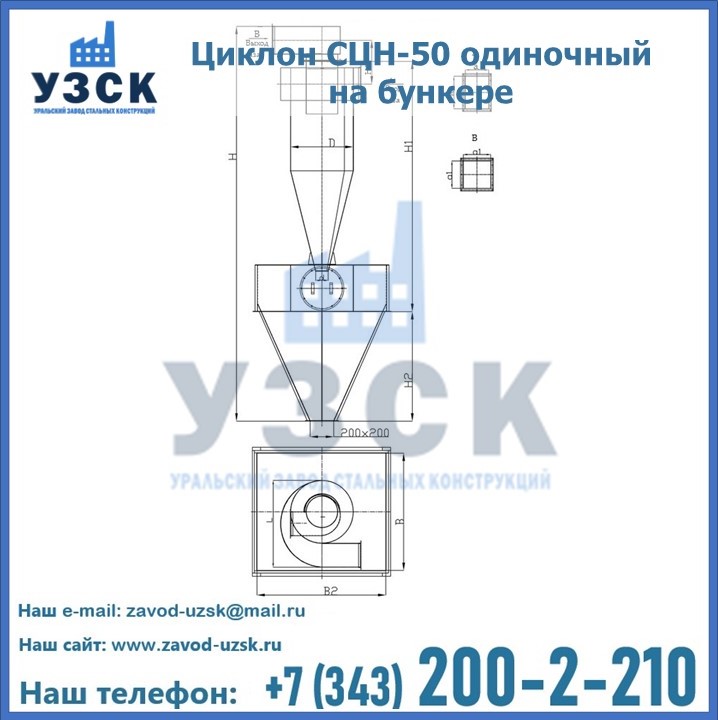

Циклон СЦН-50 одиночный на бункере


Циклон СЦН-50 одиночный на бункере в Жезказгане

Технические характеристики и показатели производительности одиночных циклонов СЦН-50 на бункере

Наименование Производительность, м3/ч D H/H1 В/В2 d L H2 Объем, м3 масса, кг
ЦИКЛОН СЦН-50-300х1 623-890 300 1325/1055 360 200 390 600 0,11 103
ЦИКЛОН СЦН-50-400х1 1130-1582 400 1650/1380 480 200 480 800 0,21 64
ЦИКЛОН СЦН-50-500х1 1760-2473 500 2025/1705 600 200 600 1000 0,35 97
ЦИКЛОН СЦН-50-600х1 2543-3560 600 2450/2030 720 200 720 1200 0,54 141
ЦИКЛОН СЦН-50-700х1 3462-4846 700 2775/2355 840 200 840 1400 0,78 187
ЦИКЛОН СЦН-50-800х1 4522-6330 800 3200/2680 960 200 960 1600 1,08 246
ЦИКЛОН СЦН-50-900х1 5723-8012 900 3525/3005 1080 200 1080 1800 1,44 305
ЦИКЛОН СЦН-50-1000х1 7065-9891 1000 3950/3330 1200 200 1200 2000 1,87 380
ЦИКЛОН СЦН-50-1200х1 10174-14243 1200 4700/3980 1440 200 1440 2400 2,96 543
ЦИКЛОН СЦН-50-1400х1 13843-19386 1400 5350/4630 1680 200 1680 2800 4,4 721
ЦИКЛОН СЦН-50-1600х1 18086-25320 1600 6100/5280 1920 200 1920 3200 6,23 939
ЦИКЛОН СЦН-50-1800х1 22891-32046 1800 6860/5930 2160 200 2160 3600 8,5 1189
ЦИКЛОН СЦН-50-2000х1 28260-39564 2000 7510/6580 2400 200 2400 4000 11,25 1446
ЦИКЛОН СЦН-50-2200х1 34195-47872 2200 7810/7230 2640 200 2640 4400 14,54 1654
ЦИКЛОН СЦН-50-2400х1 40694-56972 2400 8510/7880 2880 200 2880 4800 18,4 1966
ЦИКЛОН СЦН-50-2600х1 47759-66863 2600 9660/8530 3120 200 3120 5200 22,89 2418
ЦИКЛОН СЦН-50-2800х1 55390-77545 2800 10200/9180 3360 200 3360 5600 28,05 2749
ЦИКЛОН СЦН-50-3000х1 63585-89019 3000 10920/9830 3600 200 3600 6000 33,92 3250

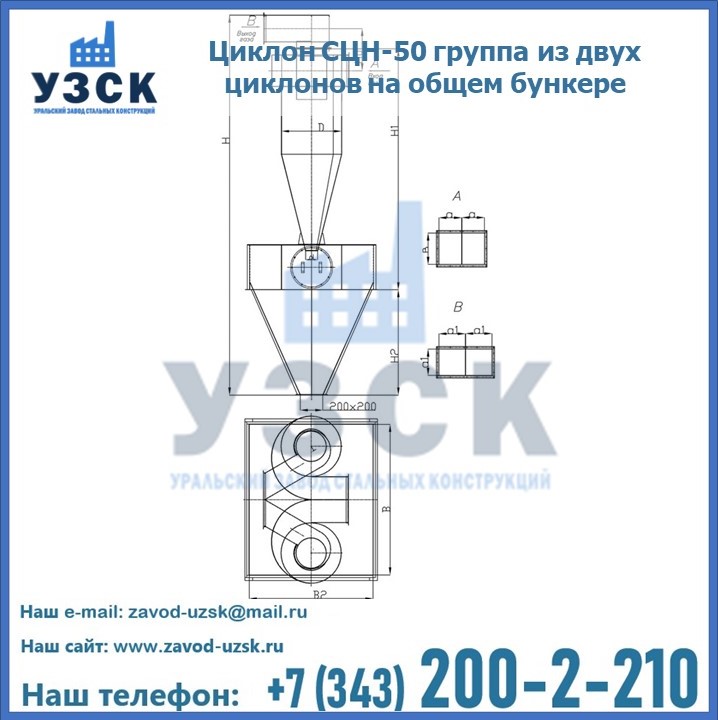

Циклон СЦН-50 группа из двух циклонов на общем бункере


Циклон СЦН-50 группа из двух циклонов на общем бункере в Жезказгане

Технические характеристики и показатели производительности циклона СЦН-50 группы из двух циклонов на общем бункере

Наименование Производительность, м3/ч D H/H1 H2 B B2 d Объем, м3 масса, кг
ЦИКЛОН СЦН-50-400х2 2260-3164 400 3170/1830 870 1100 1100 200 1,03 322
ЦИКЛОН СЦН-50-500х2 3520-4946 500 3810/2155 1080 1300 1300 200 1,56 464
ЦИКЛОН СЦН-50-600х2 5086-7120 600 4230/2480 1080 1300 1300 200 4,56 530
ЦИКЛОН СЦН-50-700х2 6924-9692 700 4980/2810 1400 1600 1600 200 2,64 779
ЦИКЛОН СЦН-50-800х2 9044-12660 800 5400/3130 1400 1600 1600 200 2,64 871
ЦИКЛОН СЦН-50-900х2 11446-16024 900 6430/3455 2000 2100 2100 200 5,45 1350
ЦИКЛОН СЦН-50-1000х2 14130-19782 1000 6850/3780 2000 2100 2100 200 5,45 1468
ЦИКЛОН СЦН-50-1200х2 20348-28486 1200 7500/4430 2000 2400 2400 200 7,07 1741

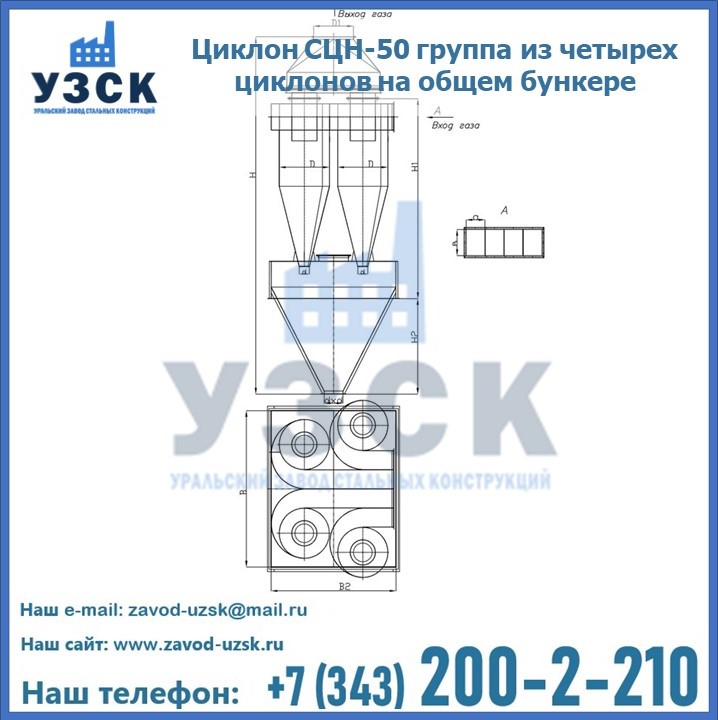

Циклон СЦН-50 группа из четырех циклонов на общем бункере


Циклон СЦН-50 группа из четырех циклонов на общем бункере в Жезказгане

Технические характеристики и показатели производительности циклона СЦН-50 группы из четырех циклонов на общем бункере

Наименование Производительность, м3/ч D H/H1 H2 B B2 D/d Объем, м3 масса, кг
ЦИКЛОН СЦН-50-400х4 4520-6328 400 3170/1830 860 1100 1100 400/200 1,03 501
ЦИКЛОН СЦН-50-500х4 7040-9892 500 4100/2155 1400 1600 1600 550/200 2,64 885
ЦИКЛОН СЦН-50-600х4 10172-14240 600 4600/2480 1400 1600 1600 600/200 2,64 1061
ЦИКЛОН СЦН-50-700х4 13848-19384 700 5550/2810 2000 2100 2100 700/200 5,45 1606
ЦИКЛОН СЦН-50-800х4 18088-25320 800 6050/3130 2000 2100 2100 800/200 5,45 1842
ЦИКЛОН СЦН-50-900х4 22892-32048 900 6375/3455 2000 2400 2400 900/200 7,07 2201
ЦИКЛОН СЦН-50-1000х4 28260-39564 1000 7400/3780 2500 2600 2600 1000/200 9,48 2795
ЦИКЛОН СЦН-50-1200х4 40696-56972 1200 8050/4430 2500 3100 3100 1000/200 13,36 3692

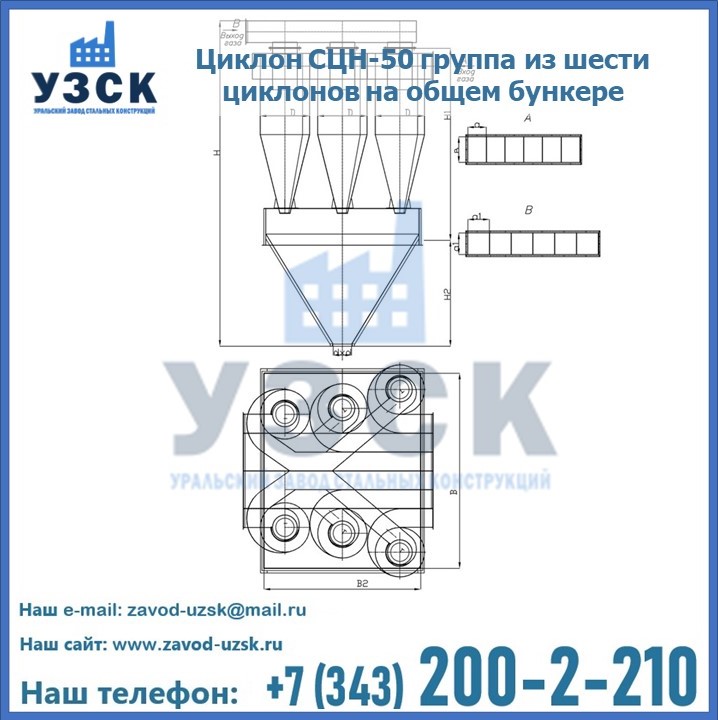

Циклон СЦН-50 группа из шести циклонов на общем бункере


Циклон СЦН-50 группа из шести циклонов на общем бункере в Жезказгане

Технические характеристики и показатели производительности циклона СЦН-50 группы из шести циклонов на общем бункере

Наименование Производительность, м3/ч D H/H1 H2 B B2 d Объем, м3 масса, кг
ЦИКЛОН СЦН-50-500х6 10560-14838 500 4230/2155 1400 1790 1600 200 2,95 1109
ЦИКЛОН СЦН-50-600х6 15258-21360 600 5260/2480 2000 2170 2100 200 5,63 1719
ЦИКЛОН СЦН-50-700х6 20772-29076 700 5690/2810 2000 2520 2300 200 7,11 2107
ЦИКЛОН СЦН-50-800х6 27132-37980 800 6310/3130 2200 2870 2500 200 9,27 2661
