Контроль уровня загрязнения воздуха особенно важен на промышленных предприятиях, где работают люди. Циклоны СК-ЦН-34, СК-ЦН-34М успешно справляются с фильтрацией среды на крупных индустриальных объектах в Жезказгане и территориях, которые характеризуются наличием опасных технологических условий.
Очистительные системы этого типа применяются на предприятиях, занимающихся переработкой горюче-смазочных веществ и использующих сжиженный газ. Фильтры циклонов СК-ЦН-34, СК-ЦН-34М улавливают малейшие частицы пыли и опасных химических элементов. Уральский завод стальных конструкций осуществляет продажу, проектирование, производство пылеуловителей по техзаданию заказчика, а также реализует готовые циклоны.
Условия эксплуатации и основные характеристики
Циклоны класса СК-ЦН-34, СК-ЦН-34М разрабатывались специально для работы на предприятиях, занимающихся нефтепереработкой. Циклоны этого типа отличаются большей энергоемкостью по сравнению со всеми прочими, но при этом очищают воздух от примесей гораздо эффективнее.
Конические циклоны СК-ЦН-34, СК-ЦН-34М имеют равные коэффициенты производительности с цилиндрическими циклонами, но обладают значительно большими габаритами, из-за чего не изготавливаются и не применяются в групповых исполнениях.
Конические циклоны СК-ЦН-34, СК-ЦН-34М характеризуются:
- удлиненной конической частью;
- спиральным патрубком входа.
Завихритель циклона сделан в форме левосторонней ил правосторонней улитки, после монтажа требуется провести обязательную теплоизоляцию циклона. На сайте завода УЗСК в Жезказгане можно заказать циклоны:
- левого исполнения, то есть в котором смесь в процессе очистки двигается против движения часовой стрелки по направлению от выхлопной трубы;
- правого исполнения, где движение происходит, соответственно, по часовой стрелке.
Очистные установки СК-ЦН производительностью от 1100 до 63600 кубометров в час.

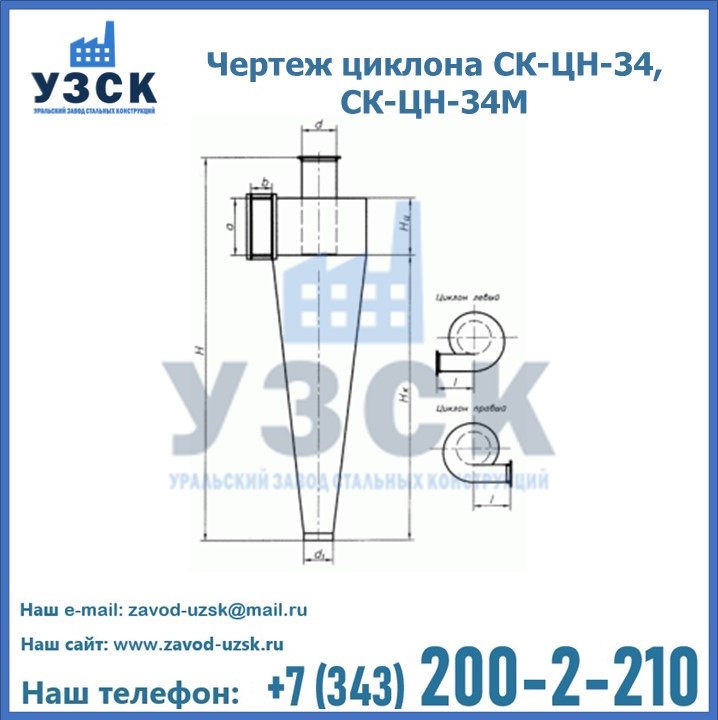

Основные параметры фильтра можно узнать из его названия: у спирального длинноконического циклона СК-ЦН-34 отверстие, через которое выводится пыль, расположено под углом в 34 градуса относительно главной оси. Размер устройства определяется по числу, указанному в названии.
Таблица технических характеристик:
| СК-ЦН-34 | ||||||
|---|---|---|---|---|---|---|
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | а, мм | b, мм |
Масса, кг |
| Циклон СК-ЦН-34-400 | 1100 | 400 | 1174 | 206 | 86 | 35 |
| Циклон СК-ЦН-34-500 | 1800 | 500 | 1468 | 258 | 107 | 54 |
| Циклон СК-ЦН-34-600 | 2500 | 600 | 1740 | 309 | 128 | 77 |
| Циклон СК-ЦН-34-700 | 3500 | 700 | 2022 | 360 | 150 | 105 |
| Циклон СК-ЦН-34-800 | 4500 | 800 | 2305 | 412 | 171 | 137 |
| Циклон СК-ЦН-34-900 | 5700 | 900 | 2578 | 463 | 193 | 172 |
| Циклон СК-ЦН-34-1000 | 7100 | 1000 | 2850 | 515 | 214 | 211 |
| Циклон СК-ЦН-34-1200 | 10200 | 1200 | 3396 | 618 | 257 | 302 |
| Циклон СК-ЦН-34-1400 | 13800 | 1400 | 3961 | 721 | 300 | 411 |
| Циклон СК-ЦН-34-1600 | 18100 | 1600 | 4526 | 824 | 342 | 536 |
| Циклон СК-ЦН-34-1800 | 22900 | 1800 | 5083 | 927 | 385 | 677 |
| Циклон СК-ЦН-34-2000 | 28300 | 2000 | 5658 | 1030 | 428 | 838 |
| Циклон СК-ЦН-34-2400 | 40700 | 2400 | 6788 | 1236 | 514 | 1206 |
| Циклон СК-ЦН-34-3000 | 63600 | 3000 | 8485 | 1545 | 642 | 1885 |
| СК-ЦН-34М | ||||||
|---|---|---|---|---|---|---|
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | а, мм | b, мм | Масса, кг |
| Циклон СК-ЦН-34М-400 | 1100 | 400 | 1320 | 160 | 72 | 39 |
| Циклон СК-ЦН-34М-500 | 1800 | 500 | 1650 | 200 | 90 | 61 |
| Циклон СК-ЦН-34М-600 | 2500 | 600 | 1980 | 240 | 108 | 88 |
| Циклон СК-ЦН-34М-700 | 3500 | 700 | 2310 | 280 | 126 | 120 |
| Циклон СК-ЦН-34М-800 | 4500 | 800 | 2640 | 320 | 144 | 156 |
| Циклон СК-ЦН-34М-900 | 5700 | 900 | 2970 | 360 | 162 | 198 |
| Циклон СК-ЦН-34М-1000 | 7100 | 1000 | 3300 | 400 | 180 | 244 |
| Циклон СК-ЦН-34М-1200 | 10200 | 1200 | 3960 | 480 | 216 | 352 |
| Циклон СК-ЦН-34М-1400 | 13800 | 1400 | 4620 | 560 | 252 | 479 |
| Циклон СК-ЦН-34М-1600 | 18100 | 1600 | 5280 | 640 | 288 | 626 |
| Циклон СК-ЦН-34М-1800 | 22900 | 1800 | 5940 | 720 | 324 | 792 |
| Циклон СК-ЦН-34М-2000 | 28300 | 2000 | 6600 | 800 | 360 | 977 |
| Циклон СК-ЦН-34М-2400 | 40700 | 2400 | 7920 | 960 | 432 | 1407 |
| Циклон СК-ЦН-34М-3000 | 63600 | 3000 | 9900 | 1200 | 540 | 2199 |
Сфера применения циклонов СК-ЦН-34, СК-ЦН-34М в Жезказгане

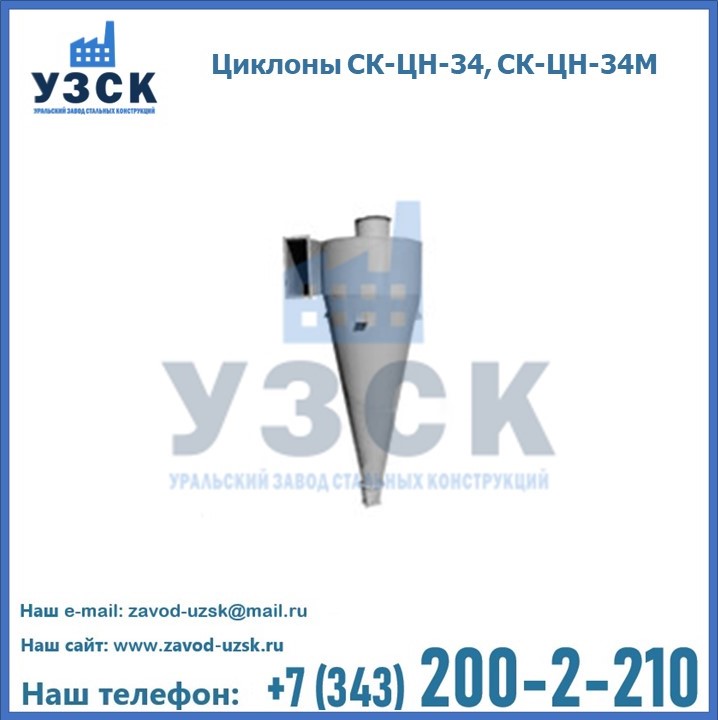

Конструктивно циклоны СК-СН-34 и СК-СН-34М имеют коническую форму, используются для очистки газовосажевых и воздушносажевых сред от твердых элементов в пневмотранспортных, вентиляционных и системах пневматической уборки на сажевом производстве.
Они эффективно применяются для очищения от загрязнений:
- различных сушилок;
- котельных установок;
- пневмотранспорта;
- вентиляционных системах;
- поле помола твердого топлива;
- в процессе каталитического крекинга.
Также его используют в качестве улавливателя абразивной и слипаемой пыли.
Принцип работы и комплектация
Циклоны СК-СН-34 и СК-СН-34М изготавливаются из сверхпрочного металла, не подверженного коррозии, конструктивно состоят и таких основных частей:
- корпуса;
- входного патрубка;
- выхлопной трубы;
- бункера, установленного внизу пылеуловителя.
Внешний вид, габариты, форма и толщина металла циклона зависит от планируемой частоты очистки среды от сажи, ее объемов, что обусловливается проводимыми на предприятии работами. При переполнении бункера собранными элементами загрязнений, работа циклонов значительно ухудшается.
Принцип работы состоит в следующем:
- Пыль входит через отверстие сбоку, далее начинается процесс ее очистки.
- Центробежная сила отжимает твердые частицы на стенки, после чего они осыпаются на дно бункера.
- Очищенный воздух выбрасывается через верхнее отверстие, а пыль скапливается на дне бункера.
Уральский завод стальных конструкций в Жезказгане занимается не только продажей готового оборудования, но также проектированием по индивидуальным заказам и изготовлением фильтрующих систем по техническому заданию заказчика. Заказать и купить пылеуловители можно прямо на сайте завода УЗСК, оформив заявку или позвонив по телефону.
