Данные модели циклонов предназначены для удаления опасных отходов технологических выбросов, возникающих в процессе производства на деревообрабатывающих предприятиях. Циклоны УЦ (универсальный циклон, серия 7.411-1) предназначены в Жезказгане для эффективной очистки воздуха от неволокнистых, неслипающихся продуктов переработки, таких как смесь опилок, стружка и пылевые частицы.
Условия эксплуатации и основные характеристики
Данная серия очистительных устройств представлена линейкой циклонов приборов, которые различаются размером поперечника. Величина поперечника напрямую влияет на инженерные преимущества всего механизма. То есть, при понижении уровня фильтрации отходов, понижается воздушное сопротивление. Циклоны универсальные легко поддаются коррекции, при необходимости, то есть их можно настроить по требуемым параметрам. Допустим, при изменении уровня осадка в обрабатываемом воздухе, технические настройки ЦУ серии 7.411-1 можно без труда адаптировать под изменившиеся условия.
Сфера применения циклонов УЦ в Жезказгане
Специализированные очистительные циклоны УЦ (серия 7.411-1) широко применяются, как на крупных индустриальных производствах, так и на предприятиях легкой промышленности, наиболее востребованы данные устройства при обработке древесного сырья. На деревообрабатывающих предприятиях циклоны УЦ выполняют функцию фильтра для очистки воздуха от сухих продуктов переработки древесины.
Принцип работы и комплектация устройства

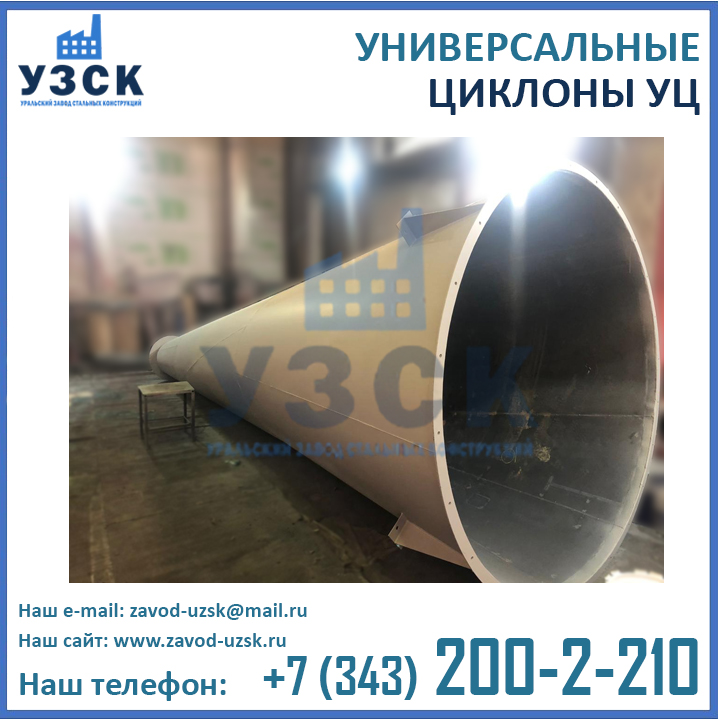

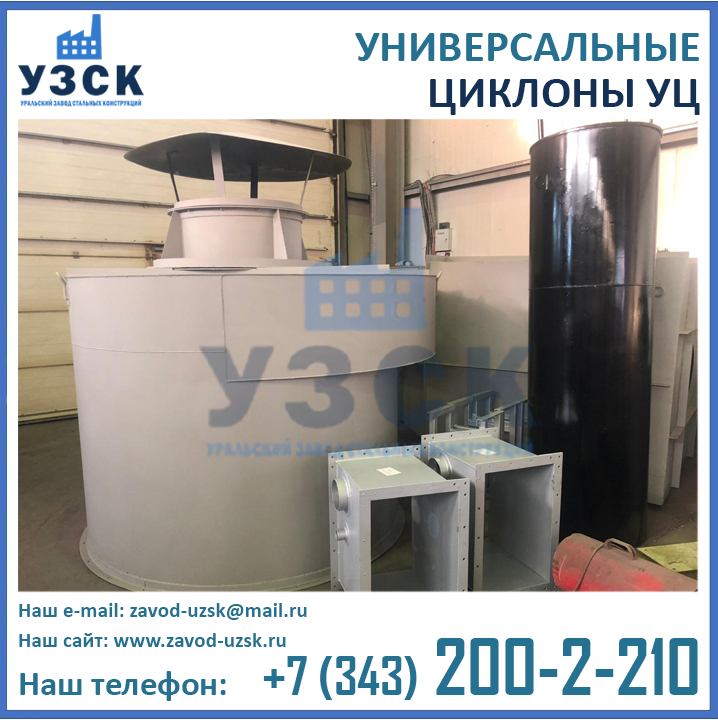

Циклон универсальный состоит из корпуса, внешнего и внутреннего цилиндра. Кроме того, выхлопная труба устройства может оснащаться улиткой или зонтом, в зависимости от того, где расположен вентилятор. Иными словами, если циклон работает под давлением, его оборудуют зонтом, если под разряжением — улиткой. Каждый типоразмер циклонов УЦ имеет по четыре разновидности, которые отличаются диаметром выпускного патрубка (от 500 до 2000 мм). Особенность циклонов УЦ заключается в том, что их коническая часть меньше, чем у классических аналогов. От величины диаметра зависят технико-экономические характеристики устройства. То есть, чем выше значение модификации, тем меньше будет эффективность очистки, но при этом уменьшится аэродинамическое сопротивление. УЦ монтируются с нагнетающей или всасывающей сторон, применительно к системам, обеспечивающим аспирацию и обслуживающим пневмотранспорт. Линейные габариты и параметры устройства варьируются в широких пределах, что обеспечивает возможность подбора конструкции под определенное оборудование и линии технических коммуникаций.
Технические характеристики и условные обозначения для заказа циклонов УЦ
Рассмотрим расшифровку условных обозначений на примере циклона УЦ-1800-3П:
У — универсальный;
Ц — циклон;
1800 — калибр (диаметр корпуса в мм);
3 — модификация циклона;
П (Л) — исполнение правое (левое).
Таблица технических характеристик
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон УЦ-500 | 790-990 | 500 | 2040 | 52 |
| Циклон УЦ-560 | 960-1210 | 560 | 2257 | 63 |
| Циклон УЦ-630 | 1160—1480 | 630 | 2504 | 71 |
| Циклон УЦ-710 | 1400—1810 | 710 | 2608 | 82 |
| Циклон УЦ-800 | 1760—2290 | 800 | 3040 | 120 |
| Циклон УЦ-900 | 2200—2900 | 900 | 3370 | 169 |
| Циклон УЦ-1000 | 2700—3600 | 1000 | 3800 | 220 |
| Циклон УЦ-1100 | 3230—4350 | 1100 | 4220 | 260 |
| Циклон УЦ-1200 | 3880—5200 | 1200 | 4570 | 291 |
| Циклон УЦ-1300 | 4580—6100 | 1300 | 4930 | 352 |
| Циклон УЦ-1400 | 5240—7000 | 1400 | 5290 | 402 |
| Циклон УЦ-1500 | 6050—8050 | 1500 | 5720 | 448 |
| Циклон УЦ-1600 | 6900—9200 | 1600 | 6010 | 493 |
| Циклон УЦ-1800 | 8700-11600 | 1800 | 6880 | 643 |

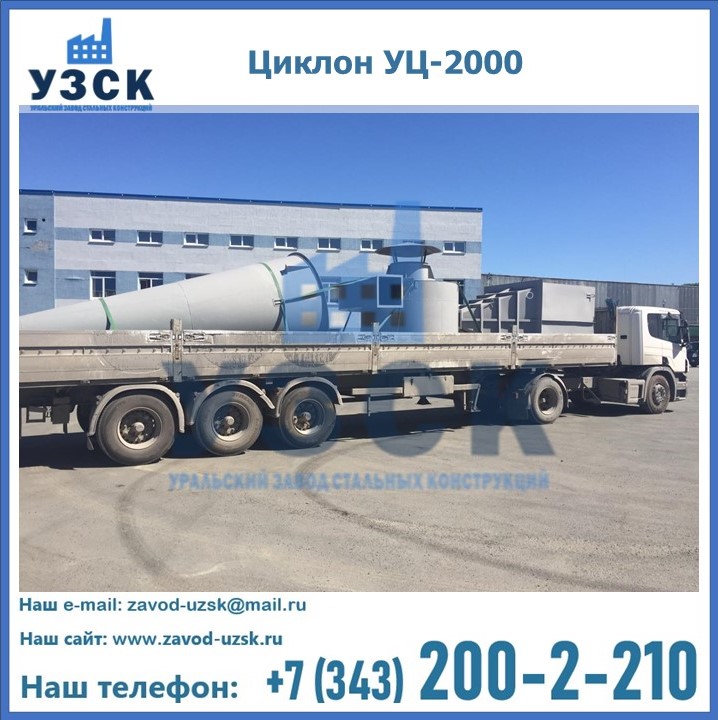

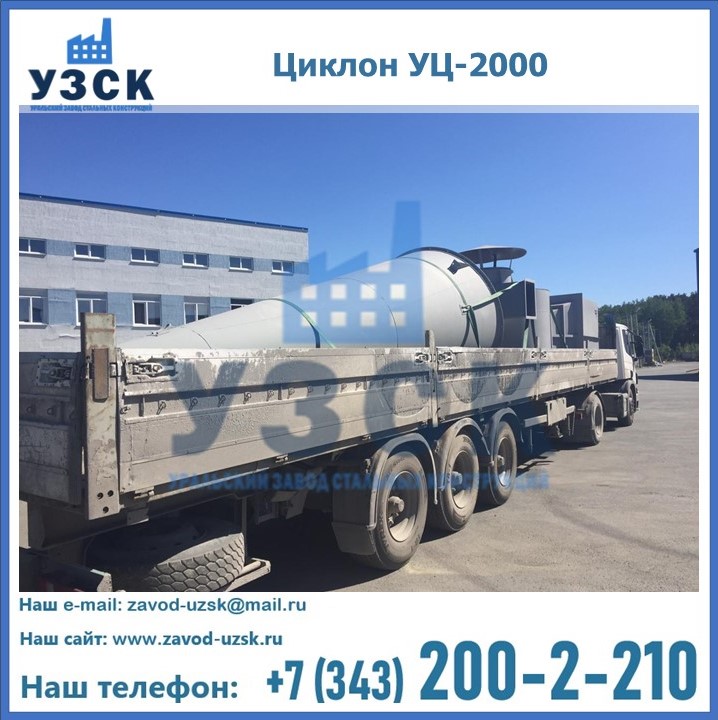

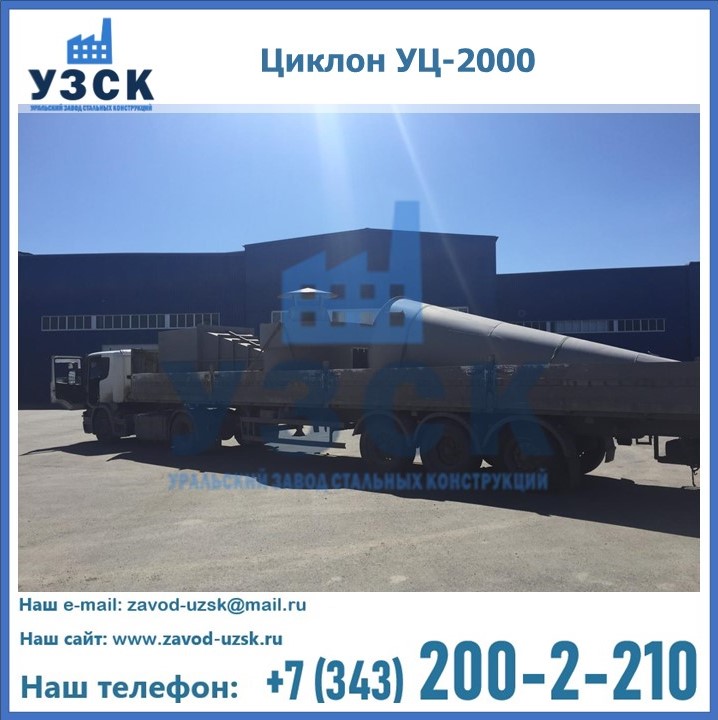

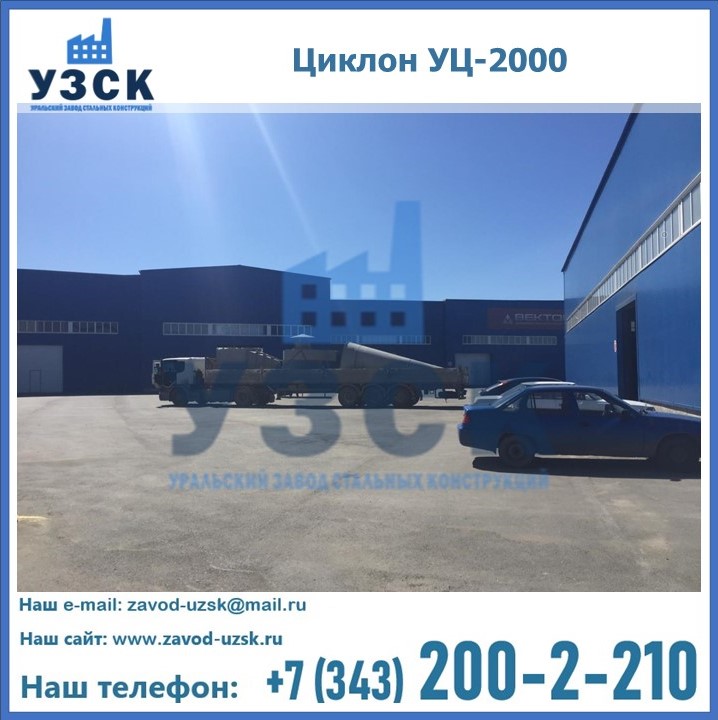

| Циклон УЦ-2000 | 10800-14400 | 2000 | 7450 | 747 |
На Циклоны УЦ (серия 7.411-1) установлена доступная цена, вне зависимости от исполнения. Если вы ищите качественное и безопасное оборудование для очистки воздуха на промышленном предприятии, обращайтесь в УЗСК в городах РФ. У нас вы сможете купить Циклоны УЦ (серия 7.411-1) на выгодных условиях и по приемлемой стоимости. Наши специалисты помогут выбрать оптимальную модель циклонов и проконсультируют по всем вопросам. Заказать циклоны и другое оборудование в Жезказгане у нашей компании очень просто — достаточно заполнить заявку на нашем сайте, или позвонить по указанному телефону.
