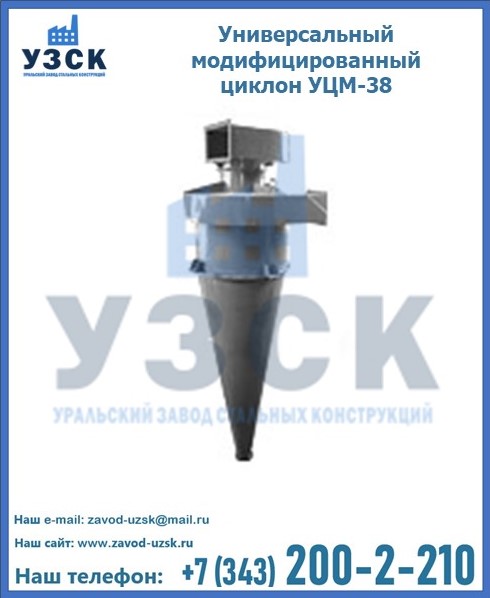

Циклоны УЦМ-38 применяются в Жезказгане в системах пневмотранспорта и аспирационных установках. Данные устройства способны улавливать и отсеивать мелкодисперсную пыль, образующуюся в процессе работы размольных и шелушильных отделений мукомольных и крупяных заводов, деревообрабатывающих установок. Циклон УЦМ-38 выполняет функцию фильтра, очищает технологические выбросы от неслипающейся и не волокнистой пыли.
Условия эксплуатации и основные характеристики
Как говорилось выше, циклоны УЦМ-38 устанавливаются на крупяных, мукомольных и деревообрабатывающих предприятиях и используются в качестве фильтра, способного удалить из воздуха мелкие сухие частицы. Конструкция УЦМ имеет некоторые отличия от стандартных моделей универсальных циклонов. Основная разница заключается в наличие спирально-винтового завихрителя, благодаря которому повышается производительность циклона за счет уменьшения значения аэродинамического сопротивления. Конструкционные особенности представлены на чертеже УЦМ-38:
Диаметр циклонов УЦМ колеблется от 250 до 850 миллиметров, по размеру диаметра осуществляется классификация данной модели циклонов. В зависимости от того, как расположен вентилятор, УЦМ-38 комплектуется улиткой или зонтом. Циклон с улиткой используют при эксплуатации устройства под разрежением, зонт – под давлением.
Вне зависимости от модификации, на продукцию установлена фиксированная цена.
Максимальная эффектность циклонов:
- для мучной пыли в одиночных циклонах составляет 98-99 %;
- для мелкодисперсных пылевых частиц в групповых циклонах — 99-99,5 %.
Принцип работы циклонов УЦМ-38
Работа устройства основывается на центробежной силе, развивающейся за счет вращательно-поступательного движения воздушного или газового потоков. В ходе этого вращения твердые частицы, попавшие в циклон вместе с загрязненным воздухом, отделяются и отбрасываются центробежной силой к стенкам циклона, а затем, по винтообразной траектории, поступают через коническую часть устройства в пылеприемный бункер. Очищенный от пыли газ выходит обратно через выходное отверстие циклона.
Область применения циклонов УЦМ-38 в Жезказгане
Данная модель циклонов предназначается для улавливания мелкодисперсных частиц пыли в пневмотранспортном оборудовании и аспирационных установках. Циклоны УЦМ-38 используют размольные и шелушильные цеха мукомольных и крупяных заводов. Кроме того, модифицированные универсальные циклоны нужны на деревообрабатывающих предприятиях. С помощью УЦМ-38 фильтруются технологические выбросы деревообрабатывающих станков от неслипающихся и не волокнистых частиц (стружка, шлифовальная пыль и мелкие опилки).
Технические характеристики Циклонов УЦМ-38
| Наименование | Производительность по воздуху м3/ч | Диаметр, мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| Циклон УЦМ-38-250 | 170 – 230 | 250 | 825 | 13 |
| Циклон УЦМ-38-300 | 240 – 300 | 300 | 980 | 17 |
| Циклон УЦМ-38-350 | 340 – 400 | 350 | 1135 | 22 |
| Циклон УЦМ-38-400 | 430 – 520 | 400 | 1290 | 28 |
| Циклон УЦМ-38-450 | 540 – 650 | 450 | 1445 | 35 |
| Циклон УЦМ-38-500 | 670 – 800 | 500 | 1600 | 41 |
| Циклон УЦМ-38-550 | 820 – 1000 | 550 | 1755 | 49 |
| Циклон УЦМ-38-600 | 970 – 1160 | 600 | 1910 | 56 |
| Циклон УЦМ-38-650 | 1130 – 1360 | 650 | 2065 | 66 |
| Циклон УЦМ-38-700 | 1320 – 1600 | 700 | 2220 | 76 |
| Циклон УЦМ-38-750 | 1520 – 1830 | 750 | 2375 | 90 |
| Циклон УЦМ-38-800 | 1730 – 2070 | 800 | 2530 | 105 |
| Циклон УЦМ-38-850 | 1940 – 2330 | 850 | 2685 | 125 |
Пример условного обозначения
Циклон УЦМ-38-850:
УЦМ-38 — модель универсального модернизированного циклона,
850 — диаметр корпуса.
Буква «М», означает, что циклон является модернизированной моделью, имеющей свою специфику и отличия.
Производство и реализация циклонов УЦМ-38
Уральский Завод Стальных Конструкций гарантирует высокое качество своей продукции и соответствие всем технологическим нормам (производство циклонов осуществляется в соответствии с имеющимися на данный вид устройств ТУ и ГОСТ). Наши изделия, благодаря строгому контролю на всех этапах производства, имеют длительный срок эксплуатации, высокий уровень качества, являются надежными и безопасными. Компания «УЗСК» в Жезказгане предлагает оборудование собственного производства, а также продукцию от проверенных производителей.
