Всасывающий карман Рихтера

Модель циклона — всасывающий карман Рихтера применяется для защиты теплодутьевых механизмов от воздействия различных видов загрязнений. Нашел широкое применения практически во всех областях промышленности в Жезказгане, многие производственные предприятия выбирают данное устройство для решения вышеуказанной задачи. Карман Рихтера считается комплектующим элементом для систем вентиляции и не эксплуатируется, как отдельный, самостоятельный агрегат.


Всасывающий карман Рихтера в Жезказгане

Конструкция и эксплуатационные задачи кармана Рихтера

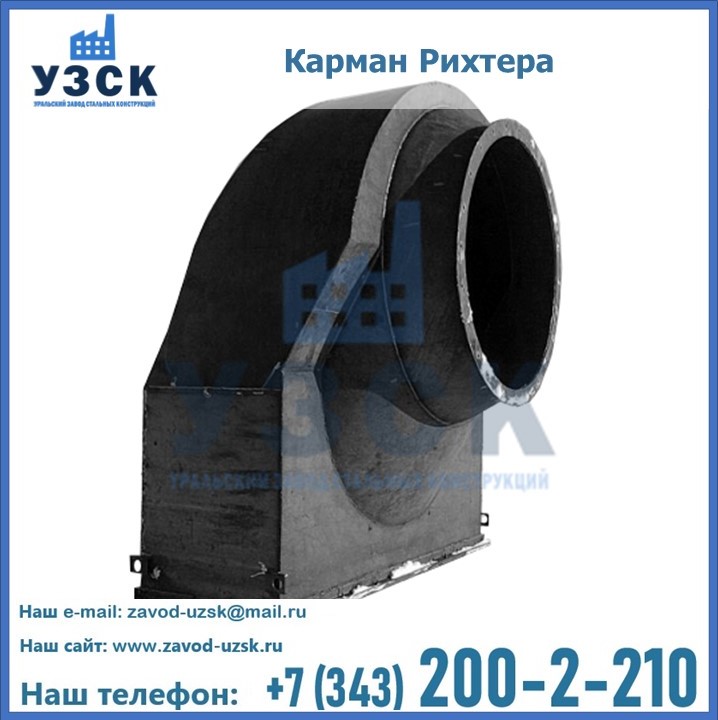

Карман Рихтера состоит из железного корпуса, оборудованного ребрами жесткости, которые обеспечивают прочность всей конструкции. С одной стороны изделия имеется отверстие, для отвода дымового газа из печи.  С другой стороны находится патрубок, задачей которого является соединение устройства с конструкцией вентиляционной системы промышленного образца.  Благодаря карману Рихтера достигаются более высокие показатели производительности и эффективности всей системы.

Как говорилось выше, карман Рихтера не используется, как отдельная конструкция, но при этом имеет большое значение для вентиляции.  Данный элемент считается основной частью системы, выступающей препятствием для поступления загрязненных воздушных потоков в вентиляционную систему.  Помимо препятствия проникновению, карман еще и очищает газовоздушную среду, которая поступает из печи, от крупных примесей пыли.

Размер всасывающего кармана Рихтера определяется в зависимости от диаметра патрубка, который, в свою очередь, имеет такой же диаметр, как у всасывающих отверстий вентиляции котла. Карманы Рихтера бывают наклонные и стесненные. Масса изделия колеблется до 2,5 тонн и зависит от модели кармана и условий его применения.

Принцип работы кармана Рихтера

Работа всасывающего кармана Рихтера основывается на законах физики о притяжении Земли. Условно говоря, от воздушных потоков, попадающих в отсек для забора воздуха, отделяются частицы мусора и загрязнений и отбрасываются в нижнюю часть кармана. Сила потока, создаваемого с помощью вентилятора, недостаточна для поднятия пыли до уровня патрубка, а значит очищенных воздух беспрепятственно проследует далее по системе. Именно на работы по такому принципу и рассчитана вся конструкция кармана.

Выбор кармана Рихтера осуществляется в зависимости от вида тягодутьевой установки и целей использования элемента, с таким расчетом, чтобы производительные мощности кармана могли обеспечить полноценную защиту системы.

Область применения всасывающих карманов Рихтера в Жезказгане

Карманами Рихтера чаще всего оборудуют:

  • Вентиляторы ВДН;
  • Промышленные вентиляторы модели ВГДН;
  • Модели ВГД.

Производство и продажа кармана Рихтера

Уральский Завод Стальных Конструкций производит в Жезказгане все оборудование, в том числе, карман Рихтера, в соответствие со всем стандартами и требованиями. Качество и безопасность нашей продукции подтверждены необходимыми сертификатами отечественного и европейского образца. Процесс изготовления контролируется на всех этапах, мы ответственно подходим к выбору материала и качеству монтажа. К каждому заказу существует индивидуальный подход, возможны различные варианты комплектации. УЗСК также занимается реализацией и производственным выпуском циклонов и прочих изделий под заказ. Цена на нашу продукцию формируется исходя из индивидуальных требований заказчика и специфики производства.  Уральский Завод Стальных Конструкций гарантирует соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Сделать заказ очень просто, требуется только оформить заявку на нашем сайте или позвонить по указанному в разделе «КОНТАКТЫ» телефону.

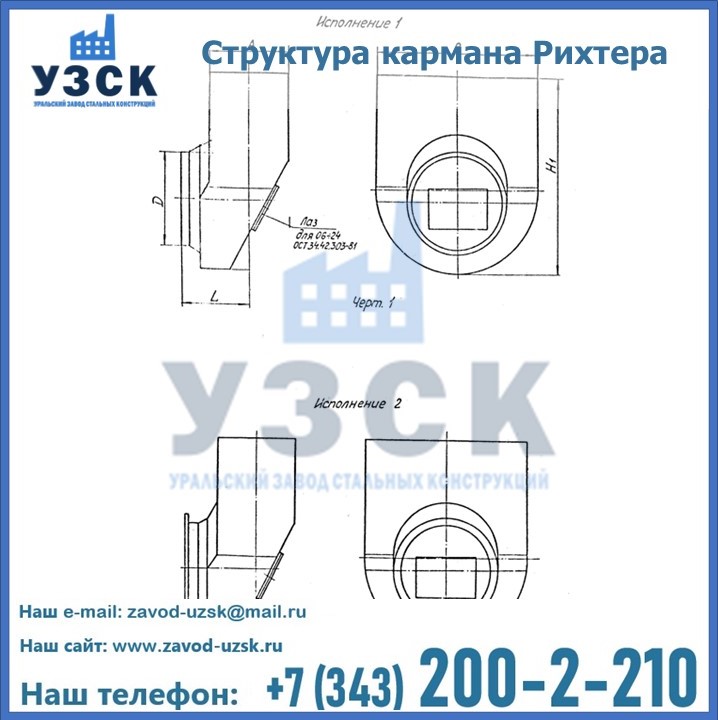

Технические характеристики всасывающих карманов Рихтера

Обозначение
ОСТ 34.42.301-81		 Типоразмер Тягодутьевой машины Давление Па D A B H1 Исполнение
1 2
L L1
01 ВДН-8: ВДН-9 980 530 350 966 1093 441 453
02 ДН-9 1745 960 1090 444 456
03 ВДН-10: ВДН-11,2 980 660 440 1196 1386 552 564
04 ВГДН-11,2 2304 1194 1385 553 565
05 ДН-10: ДН-11,2 1190 1383 555 567
06 ВДН-12,5 980 830 540 1496 1707 688 704
07 ВГДН-12,5 2794 1494 1706 689 705
08 ДН-12,5 2843 1490 1704 690 706
09 ВДН-15: ВДН-17 980 1085 720 1976 2204 902 918
10 ВГДН-15: ВГДН-17 3922 1974 2203 903 919
11 ДН-15: ДН-17 4167 1970 2201 905 921
12 ВГДН-19б 3236 1235 810 2234 2507 1026 1046
13 ДН-19б 2230 2505 2028 1048
14 ГД-20-500у 4805 1400 910 2520 2822 1160 1180
15 ДН-21 3138
16 ВГДН-21 3177 2524 2824 1158 1178
17 ВДН-18 980 1650 1080 2974 3306 1367 1387
18 ДН-22 3334 2970 3304 1369 1389
19 ВДН-20 980 1800 1170 3240 3564 1488 1508
20 ДН-24 3824 3236 3562 1490 1510
21 ВДН-22-2у: ВДН-31,5 980 2020 1320 3640 4027 1673 1693
22 ДН-26 4491 3636 4025 1675 1695
23 ГД-31 4020
24 ВДН-24-2у 980 2100 1370 3780 4183 1738 1763
25 ВДН-26-2у 2300 1500 4140 4579 1903 1928
26 ВДН-28-2: ВДН-32Б 2500 1630 4500 4975 2068 2039


Всасывающий карман Рихтера в Жезказгане

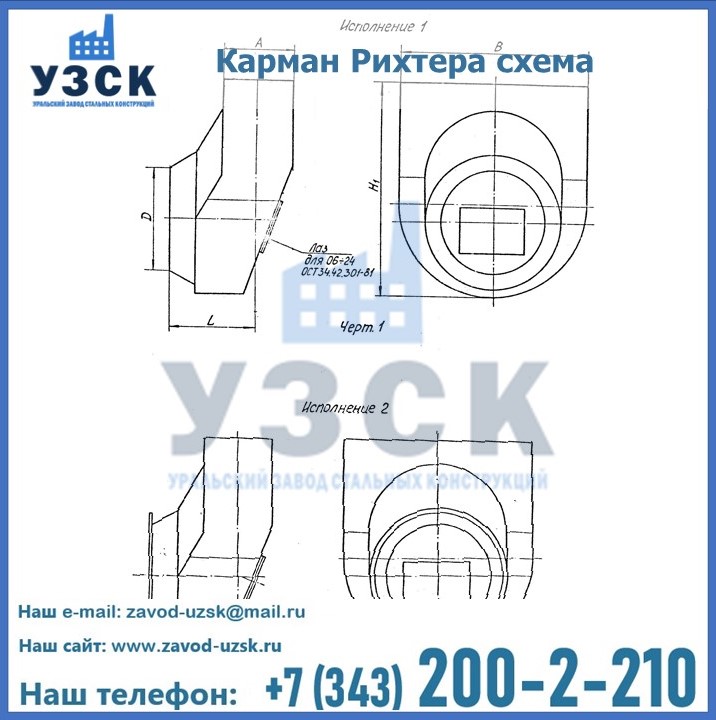

Обозначение

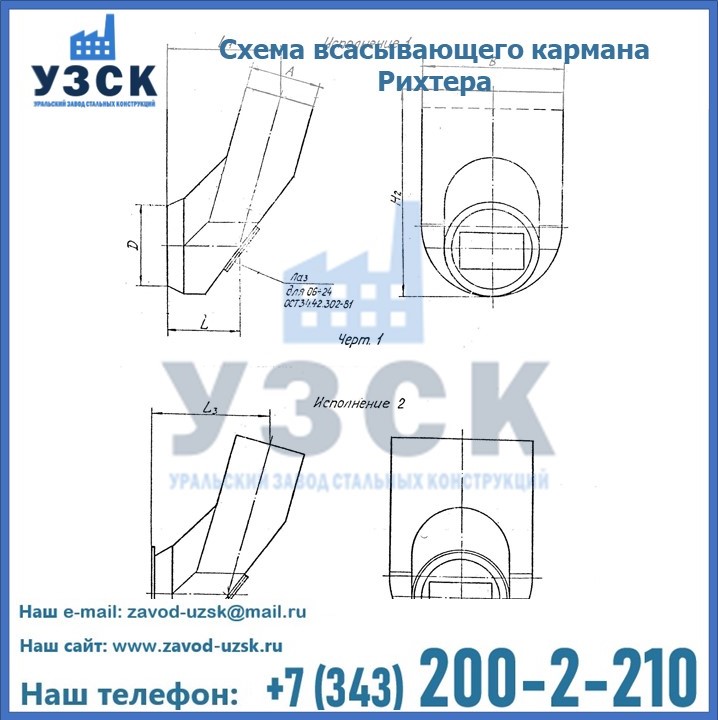

ОСТ 34.42.302-81		 Типоразмер тягодутьевой
машины		 Давление Па D A B H2 Исполнение
1 2
L L1 L2 L3
01 ВДН-8: ВДН-9 980 530 500 966 1389 451 725 463 737
02 ДН-9 1745 960 454 728 466 740
03 ВДН-10: ВДН-11,2 980 660 620 1196 1726 560 901 572 913
04 ВГДН-11,2 2304 1194 561 902 573 914
05 ДН-10: ДН-11,2 1190 563 904 575 916
06 ВДН-12,5 980 830 780 1496 2173 704 1133 720 1149
07 ВГДН-12,5 2794 1494 705 1134 721 1150
08 ДН-12,5 2843 1490 707 1136 723 1152
09 ВДН-15: ВДН-17 980 1085 100 1976 2850 909 1470 925 1486
10 ВГДН-15: ВГДН-17 3922 1974 910 1471 926 1487
11 ДН-15: ДН-17 4167 1970 912 1473 928 1489
12 ВГДН-19б 3236 1235 1140 2234 3235 1037 1676 1057 1696
13 ДН-19б 2230 1039 1678 1059 1698
14 ГД-20-500у 4805 1400 1290 2520 3664 1177 1901 1197 1921
15 ДН-21 3138
16 ВГДН-21 3177 2524 1175 1899 1195 1919
17 ВДН-18 980 1650 1520 2974 4316 1384 2236 1404 2258
18 ДН-22 3334 2970 1386 2240 1406 2260
19 ВДН-20 980 1800 1660 3240 4710 1510 2441 1530 2461
20 ДН-24 3824 3236 1512 2443 1532 2463
21 ВДН-22-2у: ВДН-31,5 980 2020 1860 3640 5285 1694 2739 1714 2759
22 ДН-26 4491 3636 1696 2741 1716 2761
23 ГД-31 4020
24 ВДН-24-2у 980 2100 1940 3780 5496 1763 2850 1788 2875
25 ВДН-26-2у 2300 2140 4140 6021 1928 3118 1953 3143
26 ВДН-28-2: ВДН-32Б 2500 2300 4500 6542 2093 3387 2118 3412


Всасывающий карман Рихтера в Жезказгане

Обозначение
ОСТ 34.42.301-81		 Типоразмер Тягодутьевой машины Давление Па D A B H1 Исполнение
1 2
L L1
01 ВДН-8: ВДН-9 980 530 420 856 1049 319 324
02 ДН-9 1745 850 1046 325 330
03 ВДН-10: ВДН-11,2 980 660 530 1066 1279 399 404
04 ВГДН-11,2 2304 1064 1278 400 405
05 ДН-10: ДН-11,2 1060 1276 405 410
06 ВДН-12,5 980 830 660 1336 1618 494 499
07 ВГДН-12,5 2794 1334 1617 495 500
08 ДН-12,5 2843 1330 1615 500 505
09 ВДН-15: ВДН-17 980 1085 860 1746 2143 650 655
10 ВГДН-15: ВГДН-17 3922 1744 2142 651 656
11 ДН-15: ДН-17 4167 1740 2140 656 661
12 ВГДН-19б 3236 1235 980 1984 2444 738 743
13 ДН-19б 1980 2442 740 745
14 ГД-20-500у 4805 1400 1100 2240 2752 835 840
15 ДН-21 3138
16 ВГДН-21 3177 2244 2754 833 838
17 ВДН-18 980 1650 1290 2644 3224 981 986
18 ДН-22 3334 2640 3222 983 988
19 ВДН-20 980 1800 1410 2884 3476 1068 1073
20 ДН-24 3824 2880 3474 1070 1075
21 ВДН-22-2у: ВДН-31,5 980 2020 1580 3230 3923 1197 1202
22 ДН-26 4491 3226 3921 1199 1204
23 ГД-31 4020
24 ВДН-24-2у 980 2100 1640 3360 4078 1243 1248
25 ВДН-26-2у 2300 1800 3680 4464 1363 1368
26 ВДН-28-2: ВДН-32Б 2500 1950 4000 4850 1478 1483


Всасывающий карман Рихтера в Жезказгане
