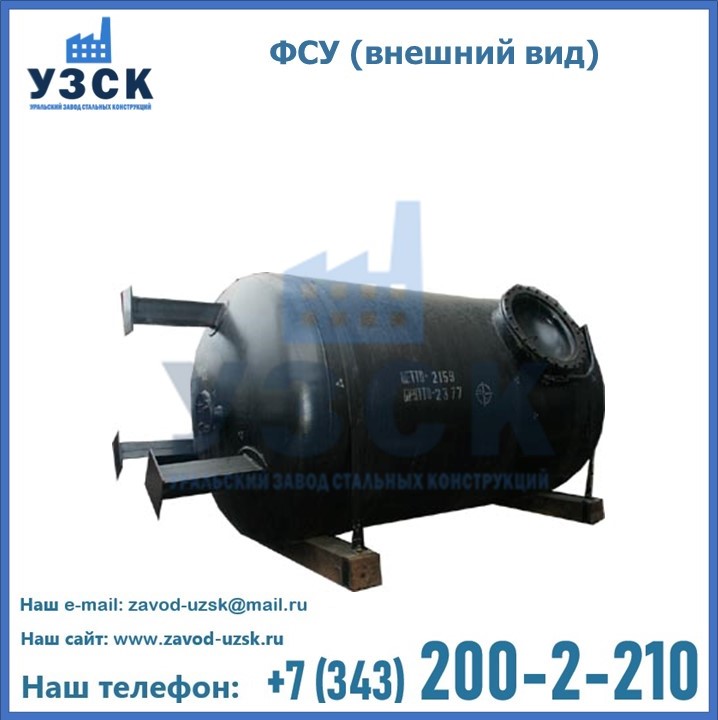

Качественную работу отопительных и промышленных котельных, линий по очистке конденсата и природных вод, электростанций обеспечивает фильтр сорбционный угольный типа ФСУ — вертикальный сосуд с одной камерой цилиндрической формы. Основное назначение оборудования состоит в глубокой очистке возвращаемого с производства конденсата от запахов, органических загрязнений и привкусов. Использование ФСУ в системах водоподготовки гарантирует очищение субстанции от масел, органических примесей, остатков нефтепродуктов до нормального значения — 0.52-1.0 мг/л. Купить в Жезказгане угольные фильтры предлагает наш Уральский завод стальных конструкций. Мы выполняем производство ФСУ под нужды предприятия, возможно изготовление сорбционных фильтров ФСУ из нержавеющей стали включая корпус и внутренние устройства.

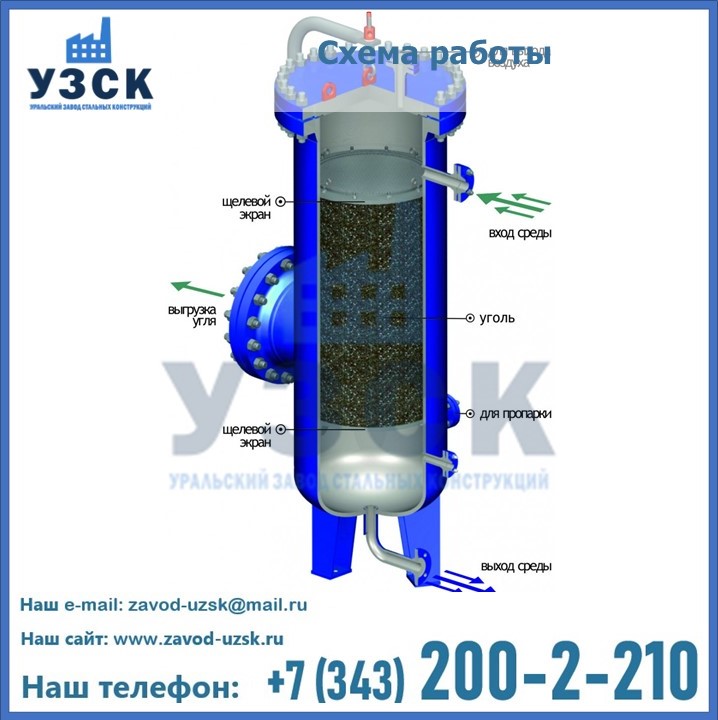

Принцип работы и конструктивные особенности угольных фильтров

Цилиндрическое однокамерное оборудование состоит из следующих элементов:

• верхнего и нижнего отсека для распределения жидкости;
• устойчивого к механическим нагрузкам корпуса;
• опоры для монтажа ФСУ на фундамент;
• наружный трубопровод;
• КИП и нижнего люка;
• запорно-регулирующая арматура в пределах фронта фильтра;
• сифонные трубки;
• манометр с 3-ходовыми кранами;
• устройство для отбора проб;
• крепежи и уплотняющие материалы.

Субстанцию от высокодисперсных маслянистых веществ фильтр сорбционный угольный очищает посредством активированного угля. В качестве фильтрационного элемента используются различные марки угля (коксовый, каменный, березовый, древесный) КАД, БАУ и пр. Качественную очистку можно провести, применяя активированный уголь с габарита зерна в пределах от 1 до 3.5 мм. При температуре в 100⁰С маслоемкость фильтрующего элемента составляет 30-36% от его общего веса. Этот параметр снижается до 20-26% при снижении температуры до 55-60⁰С. При очистке конденсат под давлением не выше 0.6 Мпа пропускается через активированный уголь.

Наш завод УЗСК в Жезказгане выполнит изготовление ФСУ с учетом производственных требований. У нас также можно купить готовое оборудование соответствующие требованиям ГОСТ.

Эксплуатационные и физико-технические характеристики

Мы в Жезказгане выполняем производство ФСУ из углеродистой листовой (трубопроводы, корпус) и нержавеющей (воздушник, соединительные элементы внутри оборудования, устройство для отбора проб) стали. Наши фильтры ФСУ сорбционные угольные устойчивы к агрессивным средам, поскольку покрываются специальными антикоррозийными составами (все внутренние поверхности, контактирующие). Большой опыт работы завода УЗСК в сфере изготовления фильтров позволяет применять нестандартные решения для производства высококачественного оборудования по доступной стоимости. У нас можно купить готовые фильтры или заказать индивидуальное производство оборудования различных марок.

Помимо изделий из углеродистой стали мы также выпускаем нержавеющие фильтры ФСУ следующих марок:

• Фильтры ФСУ 08Х18Н10
• Фильтры ФСУ AISI304
• Фильтры ФСУ 08Х18Н10Т
• Фильтры ФСУ 12Х18Н10Т
• Фильтры ФСУ AISI321
• Фильтры ФСУ 08Х17Н13М2Т
• Фильтры ФСУ AISI316Ti
• Фильтры ФСУ 03Х17Н14М3
• Фильтры ФСУ AISI316L

Тип ФСУ	Давление, МПа	Диаметр, мм	Производительность, м3/ч	Высота фильтрующей загрузки, мм	Масса, кг
ФСУ-0.4-0.6	0.6	400	1.0	1 000	450
ФСУ-0.6-0.6		600	2.6	1 000	750
ФСУ-0.7-0.6		700	3.5	1 000	850
ФСУ-1.0-0.6		1 000	7	1 000	1 470
ФСУ-1.2-0.6		1 200	10	1 000	1 890
ФСУ-1.4-0.6		1 400	14	2 100	2 100
ФСУ-2.0-0.6		2 000	20-28	2 200-2 500	2 750
ФСУ-2.6-0.6		2 600	40-50	2 200- 2 500	4 290
ФСУ-3.0-0.6		3 000	50-60	2 500	5 750
ФСУ-3.4-0.6		3 400	60-65	2 500	6 900

Цикл работы фильтра ФСУ состоит из нескольких этапов — очистка (адсорбция, сорбция), взрыхление (профилактическое с обратной промывкой) и сброс первого фильтрата. При профилактической промывке применяется обработка горячим паром. Изготовленное нами оборудование в Жезказгане рассчитано на эксплуатацию в закрытых помещениях при положительных значениях температуры окружающей среды. Если вы хотите заказать производство угольного сорбционного фильтра, позвоните в нашу компанию. Мы изготовим качественное оборудование по низкой цене и доставим его на объект.
