Фильтр Y-образный ФС-IX применяется для защиты ответственных элементов в системе трубопровода от проникновения в него посторонних частиц механического свойства. Он защищает от инородных примесей насосы, приборы измерения, клапаны и прочие устройства, которые требуют максимального уровня чистоты потока среды, которая через них проходит. Такие фильтры можно купить в Жезказгане производства уральского завода стальных конструкций.

Таблица штуцеров
A	вход продукта
Б	выход продукта
В	крышка
Г	дренаж

Применение в Жезказгане

Фильтр сетчатый Y-образный устанавливается перед устройством, которое требуется защитить от инородных частиц. Он собирает механические твердые элементы, содержащиеся в движущемся внутри трубопровода потоке, улавливает и останавливает их. Коэффициент эффективности фильтрации и сбора посторонних частиц напрямую зависит от того, каких размеров ячейки в фильтрующем элементе, то есть сетке.

Он предусмотрен для установки в трубопроводных системах с жидкими и газообразными рабочими средами. Материалы самого фильтра обладают коррозийной устойчивостью к этим веществам. Когда поток рабочей жидкости проходит через фильтр, вся грязь от отходов продукта (пыль и прочие мельчайшие частицы, то есть шлам) оседают на сетке фильтрующего элемента.

Удаление отфильтрованной из жидкости грязи и инородных мелких частик с Y-образного фильтра происходит через специальную фильтровую крышку. Использование фильтра позволяет добиться отличного результата, а именно качества проходящей через него жидкости или газа на выходе.

 Он очищает газообразную и жидкую среду от твердых посторонних частиц размером более 0,1 мм. Подобный результат обусловлен тонкости фильтрации, равной 500 мКм.

Купить Y-образный фильтр с возможностью доставки по всей России можно на предприятии «УЗСК». На уральском заводе стальных конструкций осуществляется производство различных фильтров, а также изготовление промышленного и емкостного оборудования.

Особенности монтажа

Y-образный фильтр монтируется на трубопроводах как горизонтального, так и вертикального типа. Его устанавливают на трубопровод в месте всасывающей его части (насос, клапан).

При регулярном функционировании, фильтр требуется чистить. Для этого в конструкции предусмотрена съемная крышка, сняв которую легко можно осуществить чистку. Фильтры этого типа устанавливаются на системы:

• Горизонтального типа: в этом случае крышка должна быть обращена вниз.
• Вертикального типа: поток газообразно среды или жидкости подается сверху вниз.

На заводе «УЗСК» в Жезказгане осуществляется производство фильтров необходимых конструкций в соответствии с установленными стандартами и утвержденными схемами, а также по индивидуальным запросам клиентов.

Технические характеристики
Давление расчетное, МПа	1.6	2.5	4.0
Рабочая среда	газ, вода, углеводороды, нефтепродукты
Возможное материальное исполнение	сталь 20, 09Г2С, 12Х18Н10Т, 10Х17Н13М2Т, 15Х5М
Отношение площади свободного сечения в сетке к свободному сечению в трубе	2,5
Размер ячейки в сетке, мм	0,2; 0,4; 0,5; 0,63; 0,8; 1; 1,2; 1,6; 2,0; 4,0

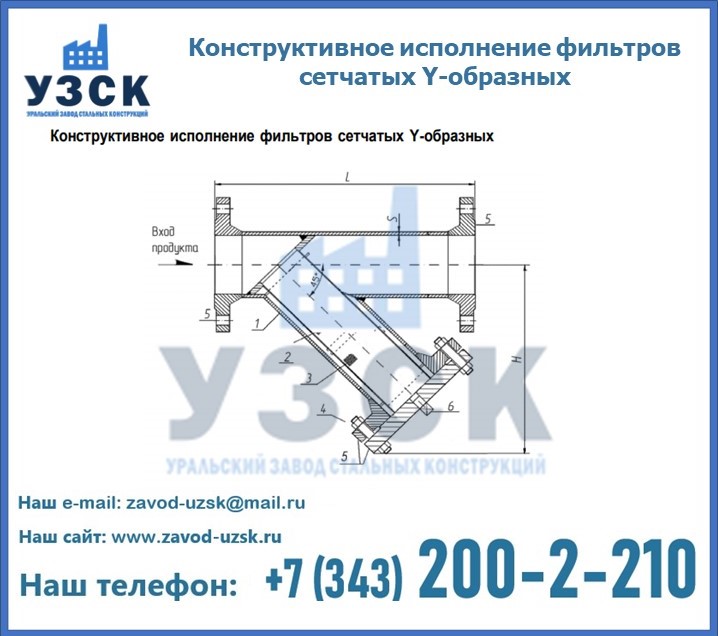

Конструкция фильтра

Купить в Жезказгане фильтрующее оборудование стоит не только для очистки рабочей среды трубопровода с целью повышения ее качества на выходе, но также и для увеличения срока эксплуатации самого оборудования и продления его безремонтного периода. Конструктивно фильтр ФС-IX имеет следующие части:

• корпусную;
• фильтрующий элемент;
• гайку;
• шпильку;
• фланцы;
• дренажную.

Для того чтобы купить Y-образный и другие фильтры собственного производства уральского завода стальных конструкций, достаточно заполнить форму заявки на сайте. На предприятии УЗСК расположены собственные производственные площади, на которых происходит изготовление различного промышленного оборудования, в том числе фильтрующих устройств и элементов.

Габаритные размеры и массы фильтров

Обозначение фильтра	Ду, мм	Ру. МПа	D	Н	L	n	d	Масса, кг
ФС-1Х-50-1.6	50	1,6	125	305	300	4	18	8,5
ФС-1Х-80-1.6	80	1,6	160	349	330	4	18	17,0
ФС-1Х-100-1.6	100	1,6	180	391	400	8	18	21,15
ФС-1Х-150-1.6	150	1,6	240	510	450	8	22	38,56
ФС-1Х-200-1.6	200	1,6	295	624	550	12	22	68,23
ФС-1Х-250-1.6	250	1,6	355	716	650	12	26	104,7
ФС-1Х-300-1.6	300	1,6	410	844	720	12	26	148,8
ФС-1Х-350-1.6	350	1,6	470	943	850	16	26	228,2
ФС-1Х-50-2.5	50	2,5	125	305	300	4	18	9,61
ФС-1Х-80-2.5	80	2,5	160	353	330	8	18	17,71
ФС-1Х-100-2.5	100	2,5	190	407	400	8	22	25,71
ФС-1Х-150-2.5	150	2,5	250	532	450	8	26	50,0
ФС-1Х-200-2.5	200	2,5	310	648	550	12	26	83,23
ФС-1Х-250-2.5	250	2.5	370	738	650	12	30	128,7
ФС-1Х-300-2.5	300	2,5	430	868	720	16	30	179,52
ФС-1Х-350-2.5	350	2,5	490	974	850	16	33	270
ФС-1Х-50-4.0	50	4,0	130	313	300	4	18	10,74
ФС-1Х-80-4.0	80	4,0	160	370	350	8	18	19,6
ФС-1Х-100-4.0	100	4,0	190	424	450	8	22	30,46
ФС-1Х-150-4.0	150	4,0	250	562	500	8	26	58,5
ФС-1Х-200-4.0	200	4,0	320	691	650	12	30	112,71
ФС-1Х-250-4.0	250	4,0	385	802	750	12	33	186,6
ФС-1Х-300-4.0	300	4,0	450	921	800	16	33	266,75
ФС-1Х-350-4.0	350	4,0	510	1005	950	16	33	383,1
