Купить круглые газоплотные клапаны ПГВУ 291-80, 292-80 в Жезказгане

Для предотвращения аварийных ситуаций в трубопроводных системах Жезказгана, а также с целью исключения проникновения сред с течением против проектируемого потока, трубопроводы, осуществляющие транспортировку воздушных и газовых смесей, оснащаются газоплотными клапанами. Производятся прямоугольные и круглые газоплотные клапаны ПГВУ, а также, для усиления предохранительной функции в агрессивных условиях, предусмотрены взрывные клапаны. Максимально допустимые условиях эксплуатации шиберов ПГВУ — пропускаемые среды с температурой не выше 400⁰С, давлением в канале – не более 0,004 МПа.

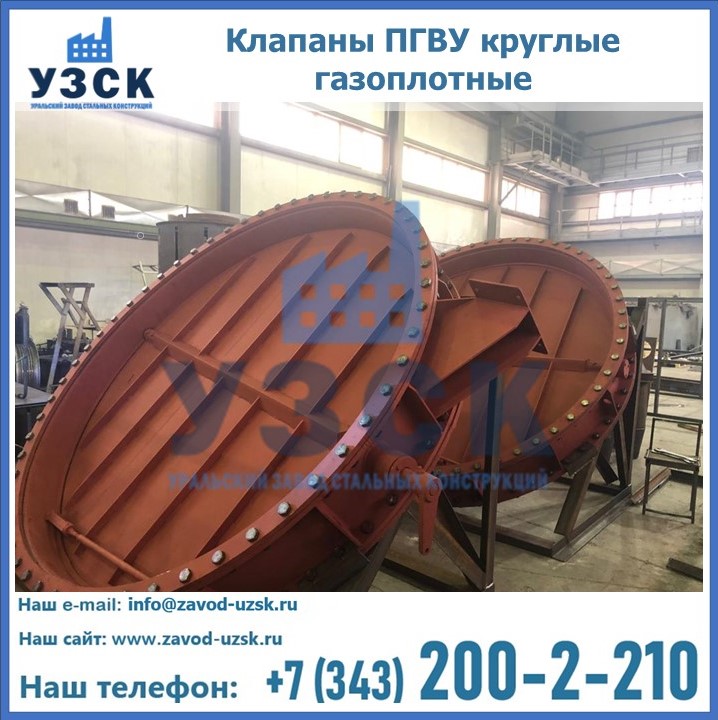

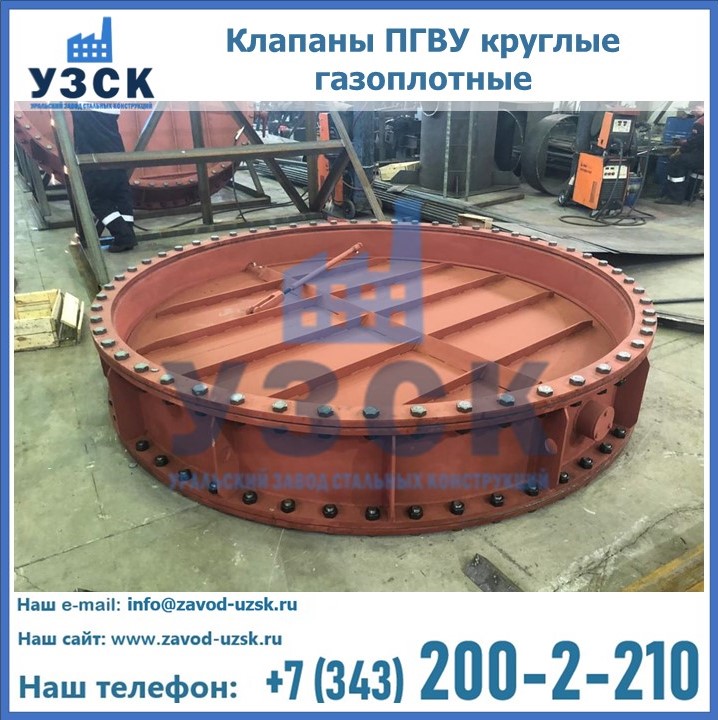

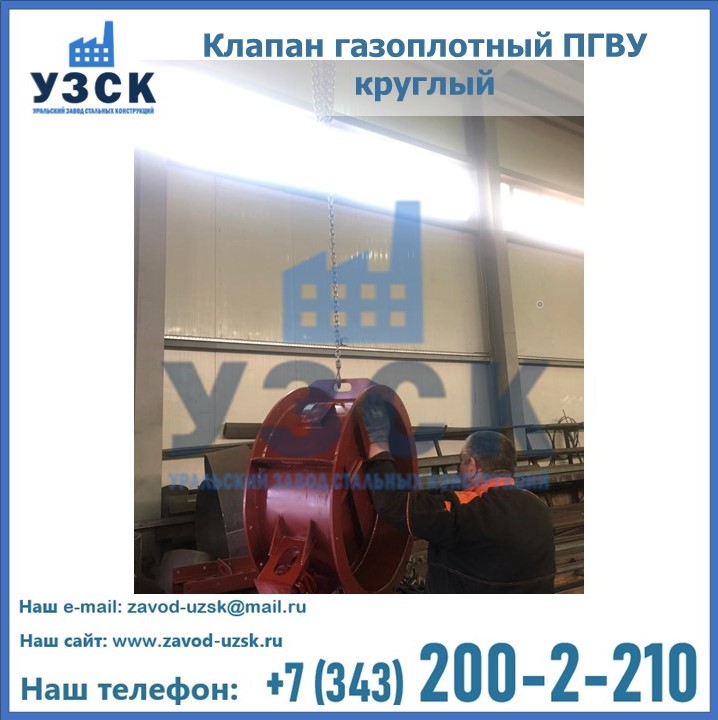

Круглый клапан ПГВУ представляет собой участок трубы, оборудованный изнутри створками. Данный элемент повторяет геометрию прохода. Для изготовления круглых газоплотных клапанов используются устойчивые к коррозиям и температурным воздействиям материалы (нержавеющая сталь и чугун).

Круглые клапаны ПГВУ являются элементом трубопроводной арматуры и применяются на пылегазовоздухопроводах круглого сечения. Шиберы ПГВУ предназначены для регулировки скорости прохождения рабочей среды в трубопроводных системах, для организации одностороннего прохождения потока и блокировки при движении в другую, для обеспечения безопасности функционирования системы. Данный вид клапанов ПГВУ применяется в Жезказгане в коммунальном и сельском хозяйствах.

Круглые клапаны ПГВУ классифицируются:

по исполнению (правое или левое);
по материалу, из которого они изготовлены (чугун или сталь);
по количеству створок (от 1 до 5);
по диаметру.

Обозначение	Услов. проход, D_у	Д1	Д2	Д3	L	L1	d	d1	n	Крут. момент на валу, Н.м.	Масса, кг
03 ПГВУ 291-80 (МВН-606-08)	150	150	215	250	370	80	20	14	6	1	10
05 ПГВУ 291-80 (МВН-606-09)	200	200	270	305	407	80	20	14	8	1,5	14,2
07 ПГВУ 291-80 (МВН-606-10)	225	230	295	330	433	90	20	14	10	2,5	18,5
09 ПГВУ 291-80 (МВН-606-11)	250	260	330	365	465	90	20	14	10	3,0	18
11 ПГВУ 291-80 (МВН-606-12)	275	280	355	390	487	90	20	14	12	3,5	24,3
01 ПГВУ 292-80 (МВН-607-16)	300	310	385	430	543	180	30	18	10	6,0	38
03 ПГВУ 292-80 (МВН-607-17)	325	330	405	450	563	180	30	18	10	7,0	47,5
05 ПГВУ 292-80 (МВН-607-18)	350	360	435	480	593	180	30	18	10	9,0	44
07 ПГВУ 292-80 (МВН-607-19)	400	410	490	535	645	180	30	18	12	12,0	54
09 ПГВУ 292-80 (МВН-607-20)	450	460	540	585	695	180	30	18	14	20,0	60
11 ПГВУ 292-80 (МВН-607-21)	500	520	600	645	755	180	30	18	16	25,0	78
13 ПГВУ 292-80 (МВН-607-22)	600	620	700	745	855	180	30	18	16	35,0	88
15 ПГВУ 292-80 (МВН-607-23)	700	710	800	850	984	220	40	22	16	50,0	150
17 ПГВУ 292-80 (МВН-607-24)	800	810	900	950	1084	220	40	22	18	75,0	169
19 ПГВУ 292-80 (МВН-607-25)	900	910	1000	1050	1184	220	40	22	20	100,0	180
21 ПГВУ 292-80 (МВН-607-26)	1000	1010	1100	1150	1284	220	40	22	22	130,0	200
23 ПГВУ 292-80 (МВН-607-27)	1100	1110	1200	1250	1405	240	50	22	24	170,0	300
25 ПГВУ 292-80 (МВН-607-28)	1200	1210	1300	1350	1504	260	50	22	26	210,0	378
27 ПГВУ 292-80 (МВН-607-29)	1300	1310	1400	1450	1604	280	50	22	28	260,0	430
29 ПГВУ 292-80 (МВН-607-30)	1400	1410	1500	1550	1715	300	50	22	30	320,0	470
ПК — 2849.00.00	1500	1510	1610	1660	1708	360	60	25	36	370	504
ПК — 3804.00.00	1600	1610	1710	1760	1911,5	360	60	25	36	420	582
ПК — 3800.00.00	1800	1810	1910	1960	2105	380	60	25	36	530	652
