Прямоугольные газоплотные клапаны ПГВУ 295-80, 296-80, 297-80, 298-80, 299-80

Для  предотвращения аварийных ситуаций в трубопроводных системах Жезказгана, а также с целью исключения проникновения сред с течением против проектируемого потока, трубопроводы, осуществляющие транспортировку воздушных и газовых смесей, оснащаются газоплотными клапанами. Производятся прямоугольные и круглые газоплотные клапаны ПГВУ, а также, для усиления предохранительной функции в агрессивных условиях, предусмотрены взрывные клапаны. Максимально допустимые условиях эксплуатации шиберов ПГВУ — пропускаемые среды с температурой не выше 4000С, давлением в канале – не более 0,004 Мпа.

Прямоугольный клапан ПГВУ имеет прямоугольную или квадратную форму, по основному сечению конструкции, на которую устанавливается клапан. Для изготовления в Жезказгане применяются  сталь или чугун, в зависимости от модели. Внутри клапана имеется запорный элемент, передвигающийся параллельно общему потоку движения среды. Шибер ПГВУ имеет такую же форму, как и основное сечение. Перемещение створки происходит благодаря возвратно-поступательным движениям.

Прямоугольными газоплотными клапанами оборудуются воздухо- , пыле- и газопроводные системы, состоящие из труб прямоугольного или квадратного профиля. С помощью данных моделей регулируется поток рабочей среды и обеспечивается его перекрытие в случае необходимости. Устройство способно блокировать обратный ход жидкостей, газа и пыли. Максимальная рабочая t  составляет 4000С, а минимальная -100С. Допустимое давление – 0,004 МПа. Прямоугольные клапаны подходят для местности с холодным и умеренным климатом.

Прямоугольные клапаны ПГВУ классифицируются:

  • по исполнению (правое или левое);
  • по материалу, из которого они изготовлены (чугун или сталь);
  • по количеству створок (от 1 до 5);
  • по диаметру.

Клапаны ПГВУ 295-80 прямоугольные одноосные

Обозначение клапана ПГВУ Услов. проход
Ду		 Д3 L L1 d d1 Крутящий момент на валу клапана,
Н.м		 Масса, кг
01 ПГВУ 295-80 300×400 304 402 683 432 530 9 48,6
02 ПГВУ 295-80 300×500 304 502 783 432 630 12 54,3
03 ПГВУ 295-80 300×600 304 602 883 432 730 14 59,9
04 ПГВУ 295-80 300×700 304 702 983 432 830 16 66,7
05 ПГВУ 295-80 400×500 408 502 783 536 630 16 60,9
06 ПГВУ 295-80 400×600 408 602 883 536 730 20 66,9
07 ПГВУ 295-80 400×700 408 702 983 536 830 25 73,7
08 ПГВУ 295-80 400×800 408 802 1083 536 930 30 79,5
09 ПГВУ 295-80 500×600 506 602 883 634 730 30 76,3
10 ПГВУ 295-80 500×800 506 802 1083 634 930 40 94,0
11 ПГВУ 295-801 500×900 506 902 1183 634 1030 45 106
12 ПГВУ 295-80 500×1000 506 1002 1283 634 1130 50 110

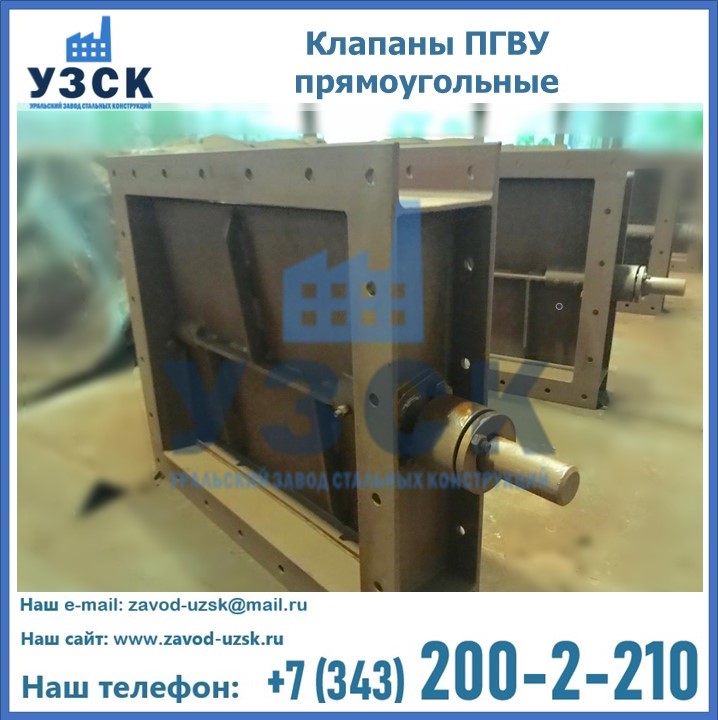

Производство клапанов ПГВУ прямоугольных в Жезказгане

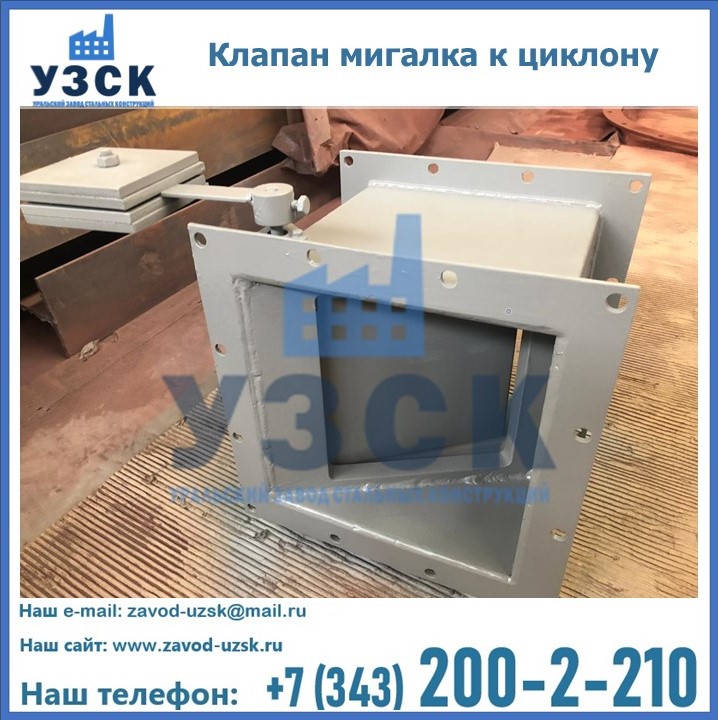

Клапан мигалка к циклону

Клапаны ПГВУ 296-80 прямоугольные двухосные

Обозначение клапана ПГВУ Услов. проход
Ду		 L L1 L2 h Крутящий момент на валу клапана,
Н.м		 Масса, кг
01 ПГВУ 296-80 600х700 1018 718 830 160 30 110
02 ПГВУ 296-80 600х800 1118 718 930 160 35 118
03 ПГВУ 296-80 600х900 1218 718 1030 160 40 136
04 ПГВУ 296-80 700х500 818 821 630 160 25 100
05 ПГВУ 296-80 700х700 1018 821 830 160 38 117
06 ПГВУ 296-80 700х800 1118 821 930 160 45 136
07 ПГВУ 296-80 800х800 1118 922 930 160 52 144
09 ПГВУ 296-80 800х1200 1522 934 1340 180 82 182
10 ПГВУ 296-80 800х1600 1932 934 1750 180 112 231
11 ПГВУ 296-80 900х400 718 1021 530 160 28 105
12 ПГВУ 296-80 900х700 1018 1021 830 160 55 139
13 ПГВУ 296-80 900х1200 1522 1033 1340 180 100 212
14 ПГВУ 296-80 1000×600 918 1118 730 160 52 133
15 ПГВУ 296-80 1000×700 1022 1130 940 180 60 160
16 ПГВУ 296-80 1000×800 1122 1130 940 180 72 172
18 ПГВУ 296-80 1000×1000 1322 1130 1140 180 95 207

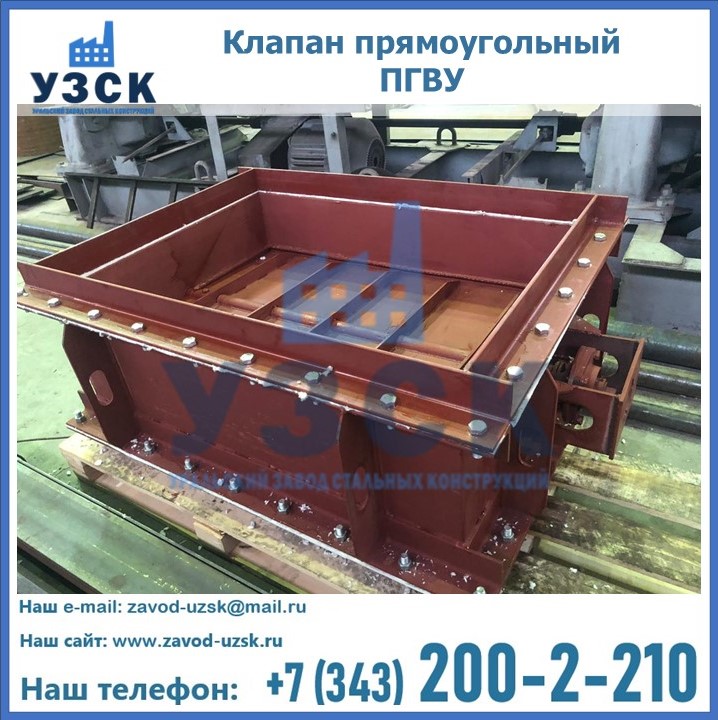

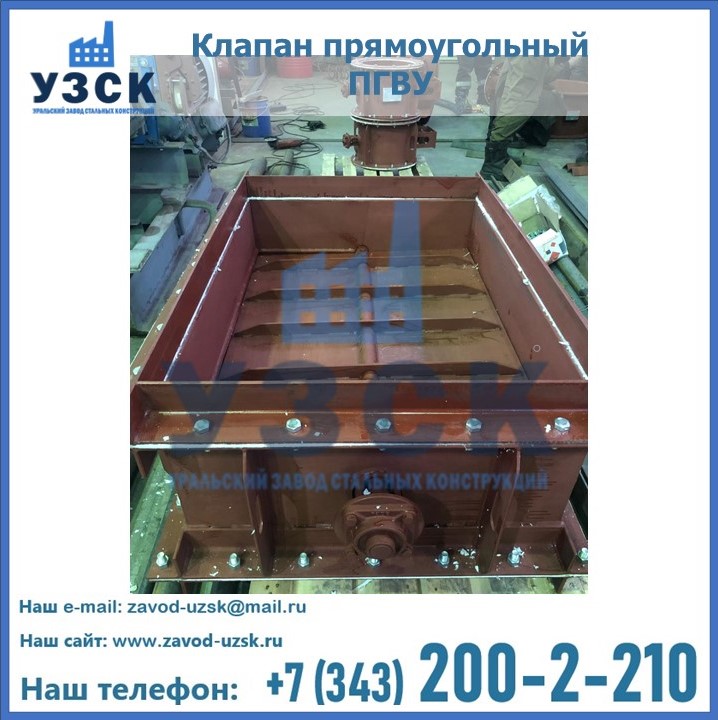

Клапан газоплотный ПГВУ прямоугольный

Клапан газоплотный ПГВУ прямоугольный

Клапаны ПГВУ 297-80 прямоугольные трехосные

Обозначение клапана ПГВУ Услов. проход
Ду		 L L1 L2 Крутящий момент на валу клапана,
Н.м		 Масса, кг
01 ПГВУ 297-80 1200×600 922 1310 740 58 175
02 ПГВУ 297-80 1200×700 1022 1310 840 70 190
03 ПГВУ 297-80 1200×800 1122 1310 940 80 203
04 ПГВУ 297-80 1200×1000 1322 1310 1140 100 232
05 ПГВУ 297-80 1200×1200 1522 1310 1340 122 273
06 ПГВУ 297-80 1400×700 1022 1540 840 92 228
07 ПГВУ 297-80 1400×800 1122 1540 940 110 245
08 ПГВУ 297-80 1400×900 1222 1540 1040 122 277
09 ПГВУ 297-80 1400×1000 1322 1540 1140 140 284
10 ПГВУ 297-80 1400×1200 1522 1540 1340 172 317
11 ПГВУ 297-80 1500×800 1122 1615 940 112 260
12 ПГВУ 297-80 1500×900 1222 1615 1040 125 317
13 ПГВУ 297-80 1500×1000 1322 1615 1140 140 299
14 ПГВУ 297-80 1500×1200 1522 1615 1340 175 335

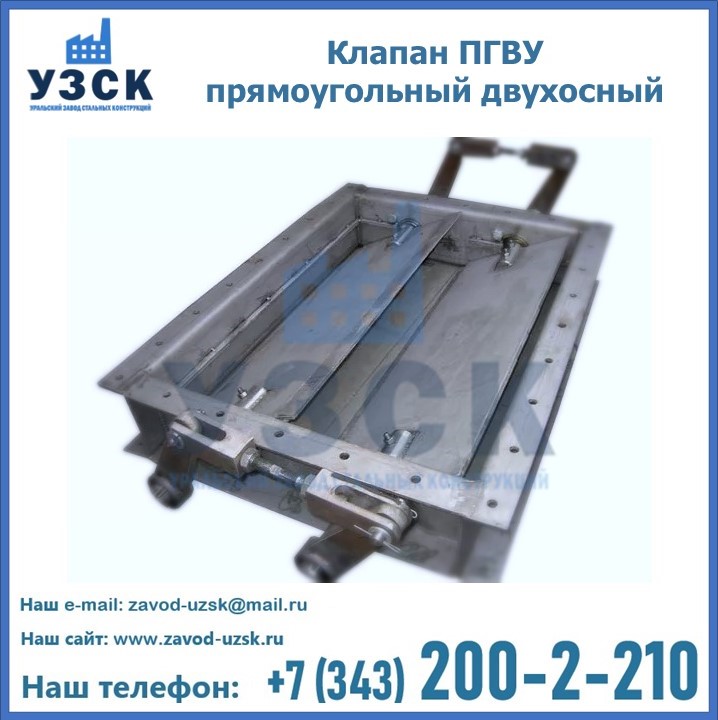

Клапан пгву прямоугольный двухосный в Жезказгане

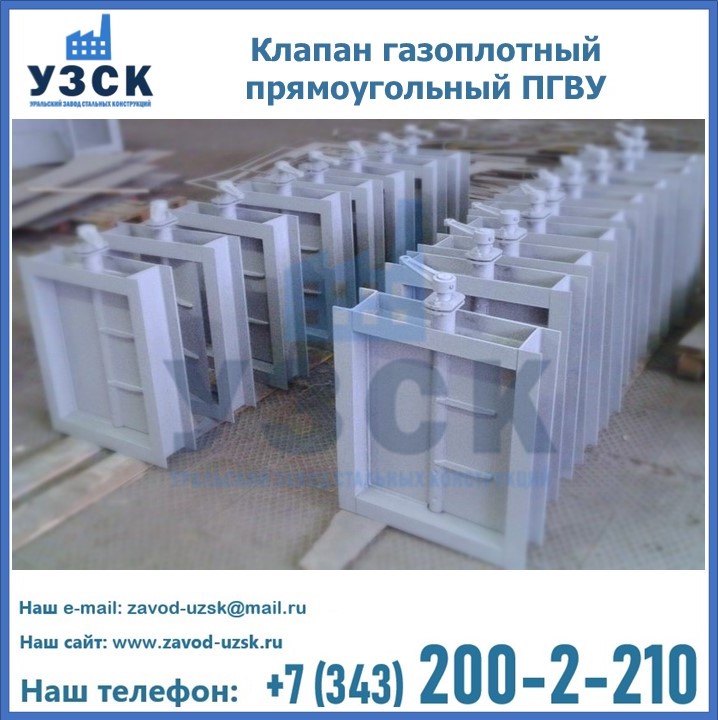

Клапан газоплотный прямоугольный пгву в Жезказгане

Клапаны ПГВУ 298-80 прямоугольные четырехосные

Обозначение клапана ПГВУ Услов. проход L L1 L2 h Крутящий момент на валу клапана, Нм Масса, кг
02 ПГВУ 298-80 1600×1000 1322 1746 1140 180 155 311
03 ПГВУ 298-80 1600×1200 1522 1746 1340 180 185 345
04 ПГВУ 298-80 1600×1400 1722 1746 1540 180 220 408
05 ПГВУ 298-80 1600×1600 1932 1746 1750 180 250 445
06 ПГВУ 298-80 1800×900 1242 1983 1080 240 160 335
07 ПГВУ 298-80 1800×1000 1342 1983 1180 240 185 393
08 ПГВУ 298-80 1800×1200 1542 1983 1380 240 220 435
09 ПГВУ 298-80 1800×1400 1742 1983 1580 240 260 484
10 ПГВУ 298-80 1800×1800 2142 1983 1980 240 340 609
11 ПГВУ 298-80 2000×1000 1342 2140 1180 240 200 416
12 ПГВУ 298-80 2000×1200 1642 2140 1480 240 240 506
14 ПГВУ 298-80 2000×1600 1942 2140 1780 240 330 596
15 ПГВУ 298-80 2000×1800 2142 2140 1980 240 370 644
16 ПГВУ 298-80 2000×2000 2342 2140 2180 240 460 698

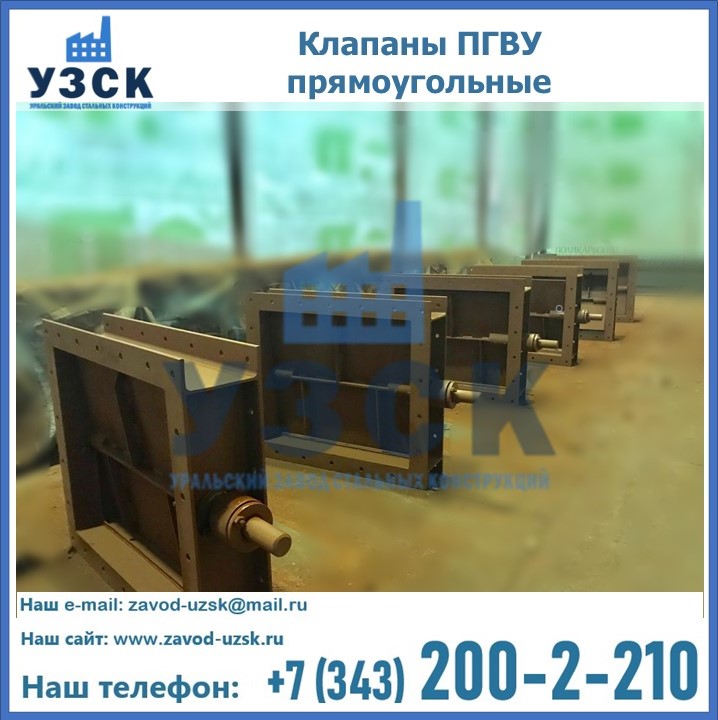

Купить клапаны ПГВУ полностью герметичные от завода производителя в Жезказгане

Купить клапаны ПГВУ полностью герметичные от завода производителя в Жезказгане

Клапаны ПГВУ 299-80 прямоугольные пятиосные

Обозначение Условный проход, мм А В L L1 L2 Масса, кг
01 ПГВУ 299-80 2200×1200 2206 1200 1542 2386 1380 539
02 ПГВУ 299-80 2200х1400 2206 1400 1742 2386 1580 572
03 ПГВУ 299-80 2200×1600 2206 1600 1942 2386 1780 646
04 ПГВУ 299-80 2200×1800 2206 1800 2142 2386 1980 721
05 ПГВУ 299-80 2200×2000 2206 2000 2342 2386 2180 780
06 ПГВУ 299-80 2400×1200 2400 1200 1542 2580 1380 582
07 ПГВУ 299-80 2400×1400 2400 1400 1742 2580 1580 700
08 ПГВУ 299-80 2400×1600 2400 1600 1942 2580 1780 750
09 ПГВУ 299-80 2400×1800 2400 1800 2142 2580 1980 781
10 ПГВУ 299-80 2400×2000 2400 2000 2342 2580 2180 848

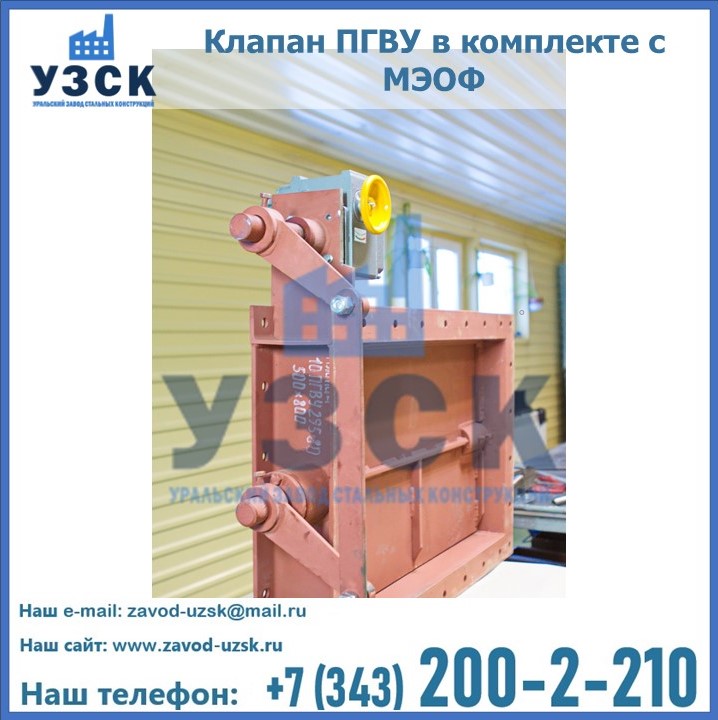

Клапан ПГВУ в комплекте с МЭОФ

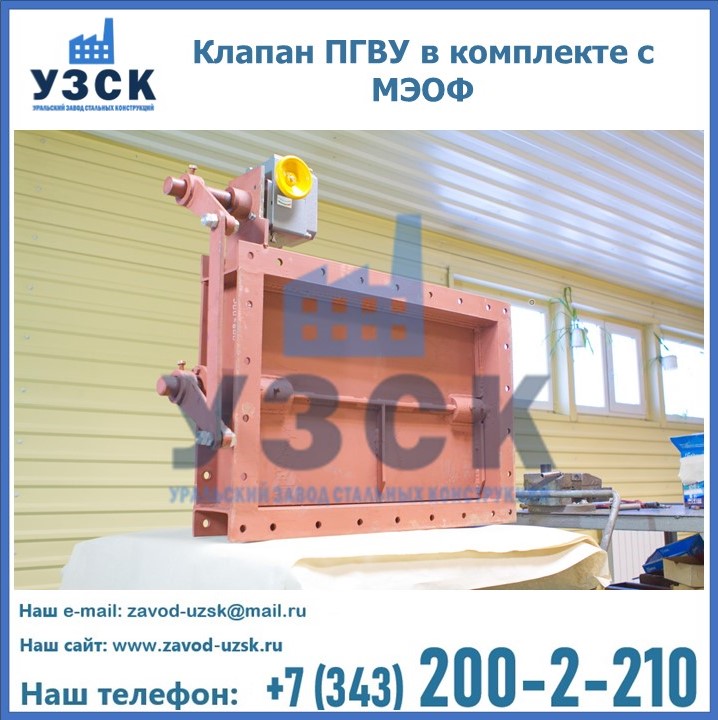

Клапан ПГВУ в комплекте с МЭОФ

Клапаны ПГВУ прямоугольные больших размеров

Обозначение Услов. проход
Ду		 L L1 L2 h Крутящий момент на валу клапана,
Н.м		 Масса, кг
ПГВУ 9519 4300×2500 2935 4530 2730 400 1000 2687
ПГВУ 9537 2700×2400 2800 2900 2600 300 600 1652
ПГВУ 9538 3300×2700 3100 3500 2900 300 600 2292
ПГВУ 9539 2500×1300 1700 2700 1500 300 600 943
ПГВУ 9540 5500×2500 2935 5730 2730 400 1300 3473
ПГВУ 9541 3500×1800 2200 3700 2000 300 700 1510
ПГВУ 9542 1600×2800 3200 1800 3000 300 400 1202
ПГВУ 9576 3000×2000 2400 3200 2200 300 600 1422
ПГВУ 9632 2800×4000 4400 3000 4200 300 1200 2434

Заполните форму заказа, чтобы купить шибер ПГВУ в Жезказгане
