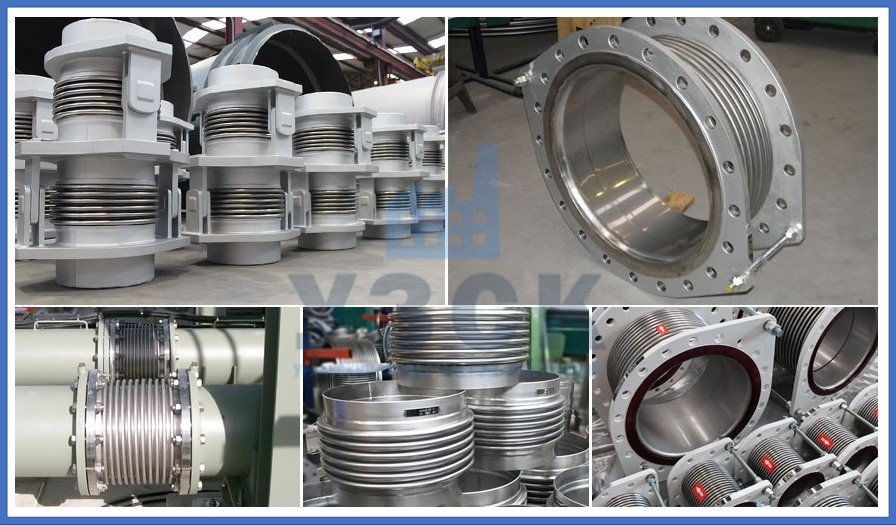

Фото нашей продукции
Перечень поставляемых нами сильфонных компенсаторов
Компенсаторы сильфонные навесные угловые
HYDRA ARN — осевые сильфонные компенсаторы для теплоснабжения
Belman – сильфонные компенсаторы
DEK – декоративные компенсаторы для тепловых систем
2ОПМР – компенсатор сильфонный двойной
ОПМР – компенсатор сильфонный осевого типа с патрубками под приварку
КСО — Компенсатор сильфонный осевой
ОПН – компенсатор сильфонный осевой под приварку
ОФН — осевой компенсатор фланцевый
КСО – Осевой сильфонный компенсатор для системы отопления
КСОФ — Компенсатор сильфонный с приварными и поворотными фланцами
КСФ — Компенсатор сильфонный осевой фланцевый
КСТ – компенсаторы сильфонные для систем отопления и водоснабжения
2КСУК, 2КСУКФ — сейсмокомпенсаторы сильфонные
ОПНР – компенсатор сильфонный с увеличенной амплитудой осевого хода, с патрубком под приварку
ОПКР – компенсатор сильфонный без внутренней гильзы, с наружным кожухом и фланцами под приварку
ОФГ фланцевый компенсатор с внутренним защитным экраном
ОФК – компенсаторы сильфонные осевые с фланцами
ОФМ – компенсатор сильфонный с внутренней защитой обечайкой и кожухом
СТЭ – сетевой сильфонный компенсатор

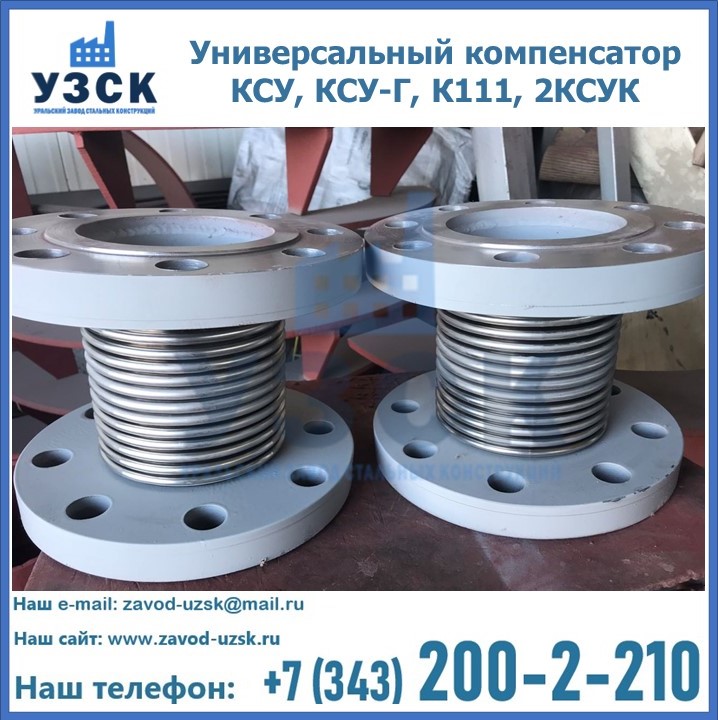

Универсальный сильфонный компенсатор КСУКF Ру 25, фланцевый, карданного типа
Патрубковый компенсатор AYVAZ PN16
Компенсаторы сильфонные СКУ ППУ
Сильфонные компенсирующие устройства СКУ /СКФ в ППУ изоляции

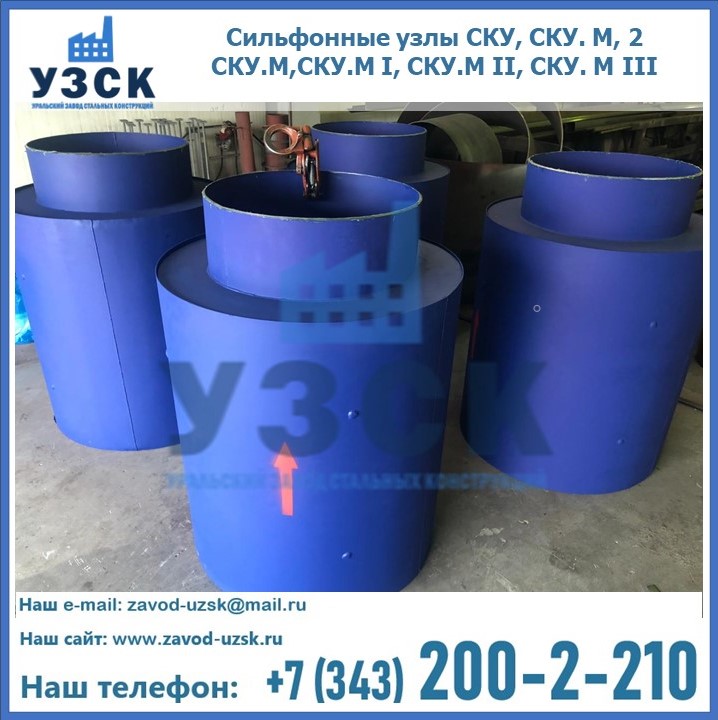

Сильфонные компенсирующие устройства СКУ.ППМ.I, 2СКУ.ППМ.I, СКУ.М.I, 2СКУ.М.I, СКУ.М.III
Сильфонное компенсирующее устройство СКУф в ППУ изоляции
Компенсатор сильфонный СКУ.ТГИ
1КСО,2КСО — Компенсатор сильфонный осевой в усиленном защитном кожухе
Компенсатор сильфонный разгруженный
Для компенсации температурных расширений в трубопроводах Жезказгана любого назначения и сечения предусмотрены специальные вставки. Они воспринимают осевое изменение геометрических размеров, устанавливаются на прямых участках, поворотах и при перепадах по высоте. Сильфонный компенсатор служит для принятия осевых перемещений труб, защищает от деформации при изменении направления и контура магистрали.
Принцип работы сильфонного компенсатора
В транспортных системах жидкостей и газов сильфонный компенсатор представляет металлическую вставку из гофрированной полой трубы. Сильфон может растягиваться и сжиматься под действием осевых и угловых, поворотных нагрузок.
Одинарный сильфон называют осевым, он как гармошка устанавливается на прямых участках магистрали в Жезказгане. В шарнирных схемах, где передаются сложные нагрузки, осевой компенсатор состоит из двух активных участков с перемычкой в виде трубы того же диаметра, что магистраль.
Требования к сильфонным компенсаторам:
- герметичность;
- стойкость к агрессивной среде;
- эластичность;
- гашение вибрационных нагрузок;
- широкий температурный диапазон применения.
Технические условия сильфонных компенсаторов
Сильфон компенсационный представляет многослойную конструкцию, выполненную с особой температурной обработкой, по технологической карте. Цель – придать металлу эластичность – изменение формы под действием нагрузки без нарушения целостности.
Компенсатор сильфонный производится в Жезказгане в соответствие ГОСТ 32935-2014, рассчитан на номинальное давление до 2,5 МПа, температуру до 200 0 С.
При изготовлении сильфонного компенсатора под заказ мы осуществляем подбор жаропрочных сталей до 950 0 С.
Давление сильфонного компенсатора выполняемого под заказ может достигать от 2,5 — до 10,0 МПа
По классификации компенсаторы относят 4 группе второго класса, изделия одноразовые, неремонтируемые. По восприятию нагрузки линейных трасс различают:
- осевой сильфонный компенсатор;
- сдвиговый;
- поворотный сильфонный компенсатор;
- универсальный сильфонный компенсатор;
- стартовый сильфонный компенсатор.

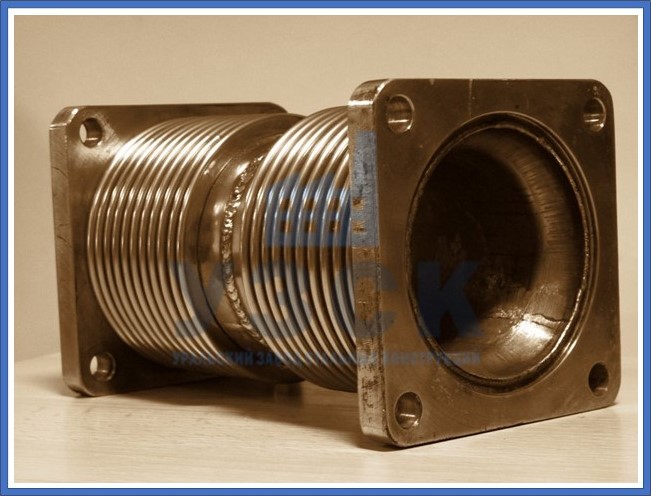

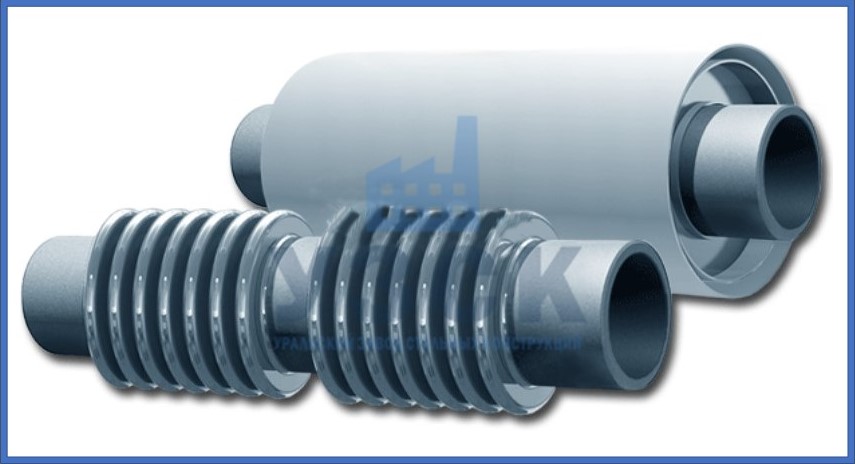

По количеству сильфонов различают одно- и двухсильфонные компенсационные участки и компенсаторы, состоящие одного комплекта и двух через перемычку. Поставляются сильфоны без теплогидроизоляции или предварительно изолированные.
По типу присоединения сильфонные компенсаторы могут быть приварные, фланцевые, резьбовые.
По типу изоляции сильфонные компенсаторы изготавливают в защитном кожухе или в защитном кожухе и внутренним экраном. Производятся также компенсаторы только с внутренним экраном, защищающим сильфон в случае, если в проводимой среде содержатся агрессивные примеси. В системах эксплуатируемых в северных районах или при подземной установке трубопровода требуется устанавливать компенсаторы в ППУ изоляции в ПЭ или ОЦ оболочке. Слой ППУ изоляции создает тепловой изоляционный слой, а верхний слой из оцинкованной стали или полиэтиленовая оболочка создает дополнительную защиту сильфонного компенсирующего устройства (узла). Подобные сильфонные узлы дополнительно комплектуются системой ОДК.
Предусмотренный срок службы устройства до 30 лет. Каждый компенсатор должен иметь ПС.
Производство сильфонных компенсаторов на УЗСК в Жезказгане
Уральский Завод Стальных Конструкций изготавливает сильфонные компенсаторы для нефтегазовой промышленности, ЖКХ, теплоэнергетики и химической отрасли. Парк различных станков, прямые поставки комплектующих материалов от партнеров, обученный персонал позволяет нам выполнять самые сложные компенсационные конструкции.

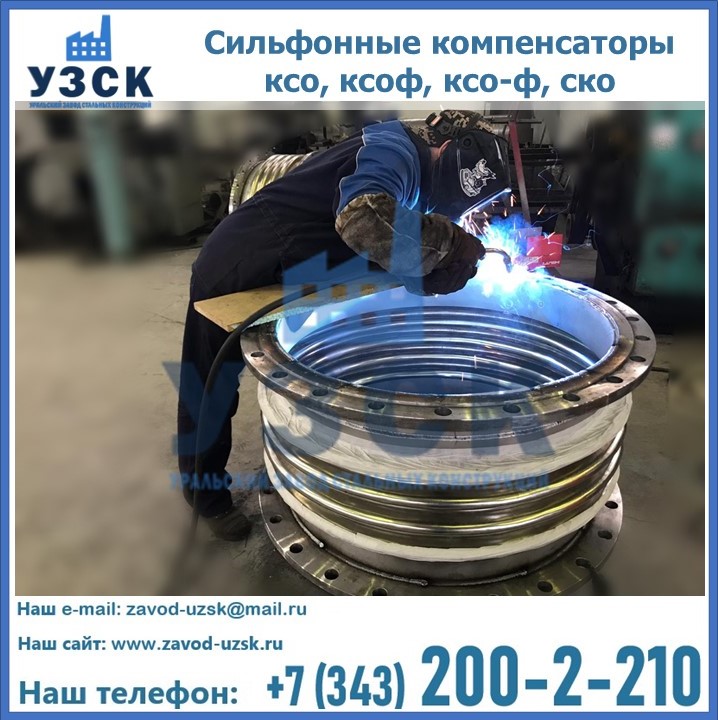

Собственное КБ позволяет адаптировать КД их альбома стандартных чертежей к требованиям заказчика. Все материалы, применяемые для изготовления сильфонных компенсаторов, имеют сертификаты и нужные нормативные документы. Сварочные работы ведутся на стендах с автоматической сваркой. Допуск на ручную работу получают только сварщики аттестованные в НАКС.
Собственная Лаборатория неразрушающего контроля позволяет осуществить все виды НК-ультразвуковой метод дефектоскопии, радиационный контроль, магнито-порошковый, цветная дефектоскопия, гидроиспытания на стенде.
Порядок продажи компенсаторов в УЗСК
На складе готовой продукции всегда есть необходимый запас изделий. Но выгодно купить сильфонный компенсатор в УЗСК, оформив заявку на изготовление заранее. Партия товара будет выполнена в соответствие заказу, в срок. Цена изделий в Жезказгане зависит дополнительных условий. Воспользуйтесь контактами, указанными на сайте производителя, и мы обсудим партнерские условия.
