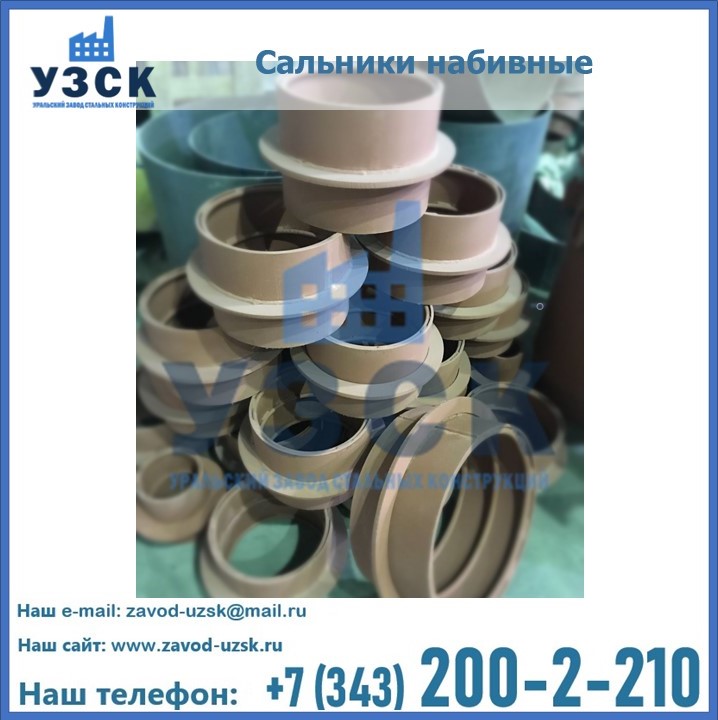

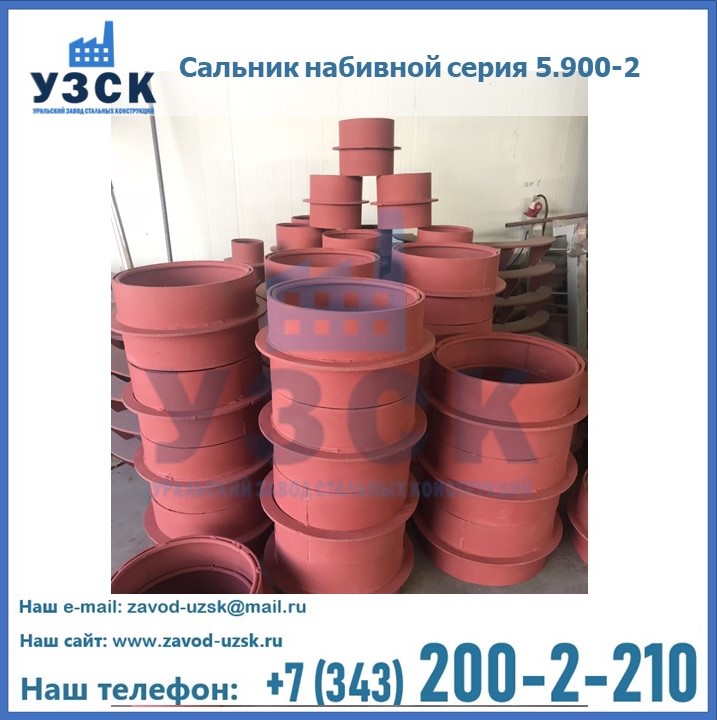

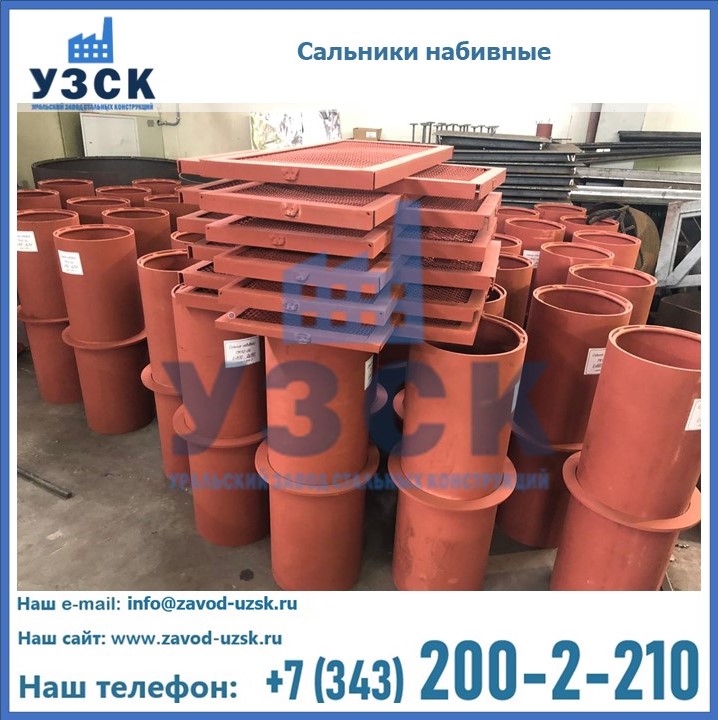

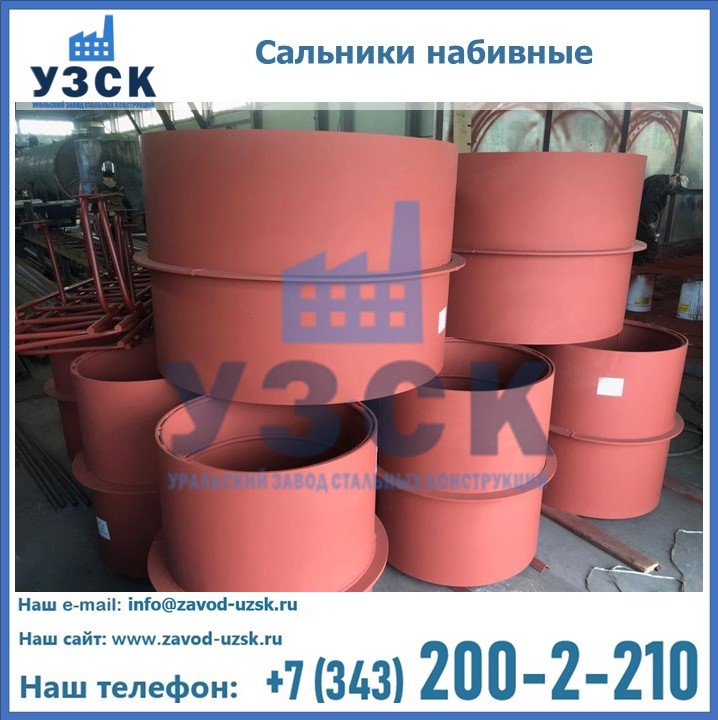

Сальник набивной по серии 05.900-2 конструктивно является металлическим уплотнительным изделием, необходимым для пропуска труб водопровода и канализации через стены различных сооружений. Сальники этой серии эксплуатируются в Жезказгане в неагрессивной рабочей среде, например, в воде, растворах, водных соединениях и так далее.
Они применяются в условиях перепада давления, составляющего не более 0,1 МПа и с температурой, не превышающей +50 °C. На Уральском Заводе Стальных Конструкций можно купить сальники этой серии, в том числе набивные сальники, изготовленные по персональному техзаданию заказчика по нестандартным размерам.
Условия эксплуатации и конструктивные характеристики

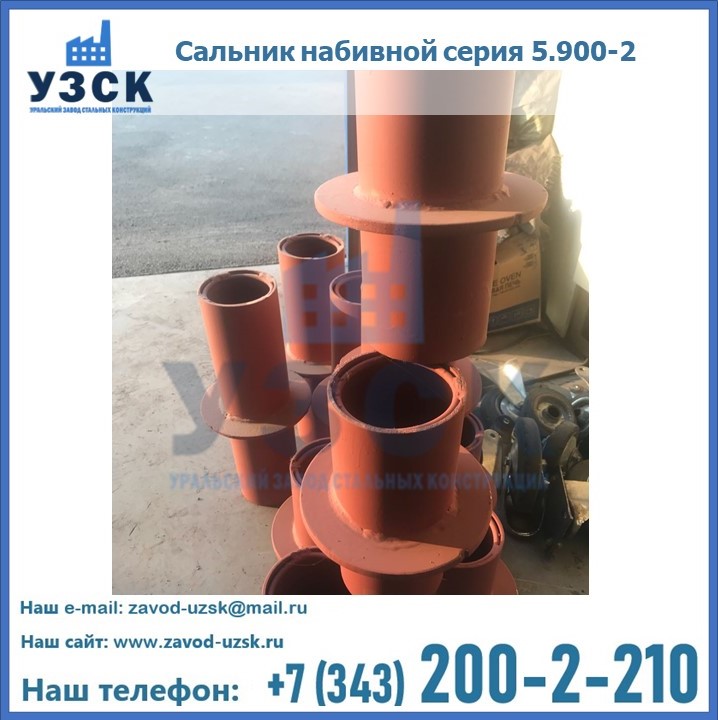

Сальник набивной по серии 05.900-3, являясь металлическим уплотнительным устройством, используется для пропуска водопроводных и канализационных труб через стены зданий. В конструкцию данного устройства включены:
- корпус;
- грундбукса;
- крепежные детали;
- набивка.

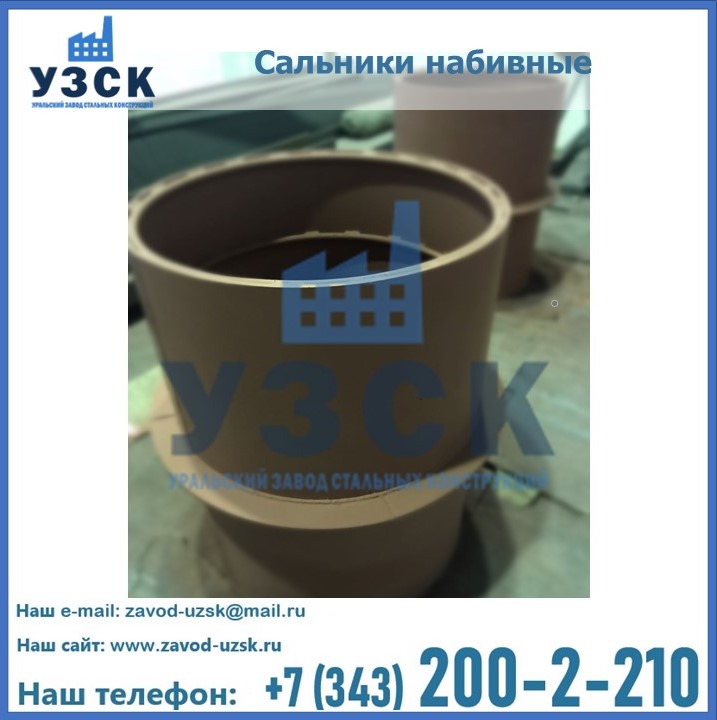

Корпус в виде открытого цилиндрического или конического элемента (обечайки) устанавливается непосредственно в стене объекта. Через корпус набивного сальника проводится труба соответствующего размера (диаметра), под которую и выполняется сальник. Пространство, оставшееся между корпусом сальника и трубой, заполняют специально предназначенной для этих целей набивкой, которая зависит от цели применения.
За счет поджатия грундбуксы, выполненной из двух частей для более удобного монтажа, соединение трубы с сальником герметизируется путем ее поджатия. Условия использования:
- перепад давления не должен превышать 0,1 МПа;
- температура неагрессивной среды не должна быть более +50 по С.

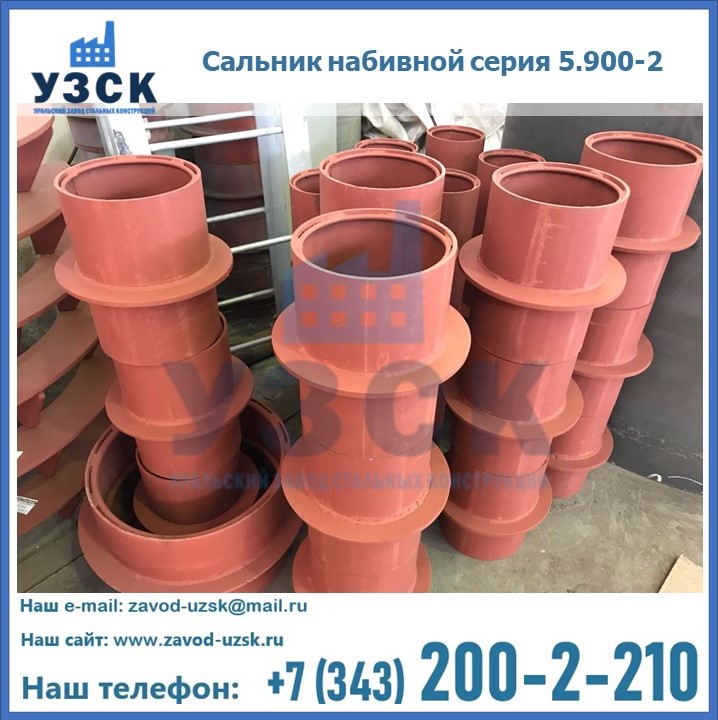

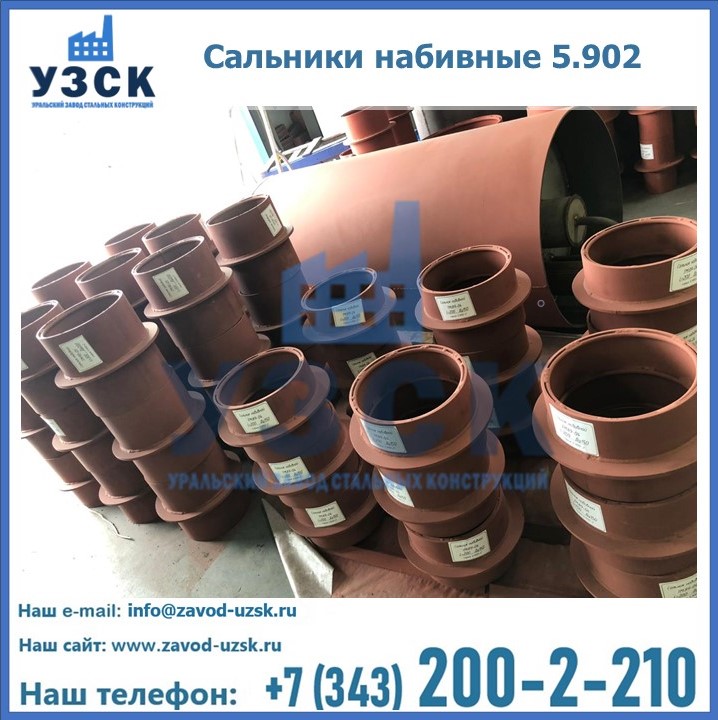

В серии 5.900-2 заводом «УЗСК» в Жезказгане возможно производство набивных сальников с различной длиной корпуса:
- 200мм — ТМ89;
- 300мм — ТМ90;
- 500мм — ТМ91;
- 800мм — ТМ92.

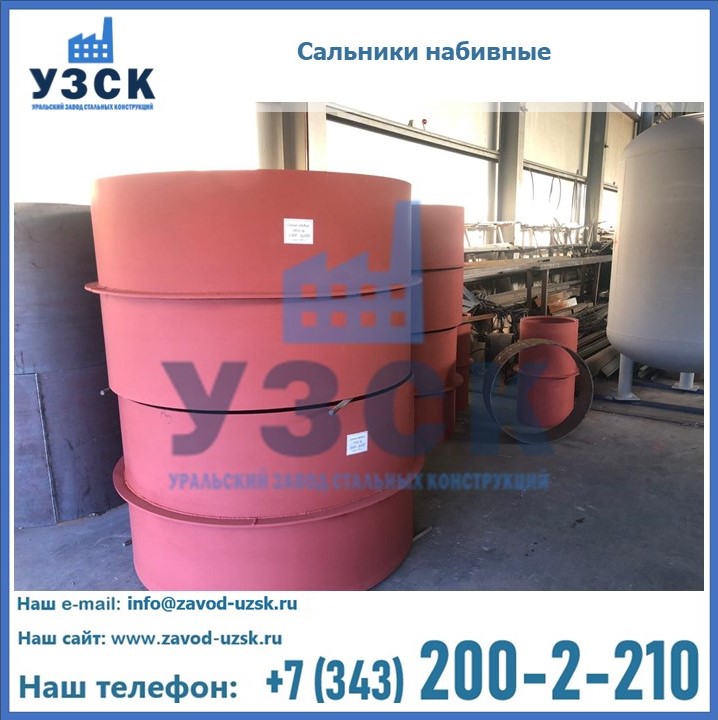

Длина корпуса зависит от предполагаемого места установки, особенностей монтажа и дальнейшей эксплуатации трубопровода и самого сооружения, в которого он устанавливается.
Основные технические характеристики сальника набивного ТМ 89.00

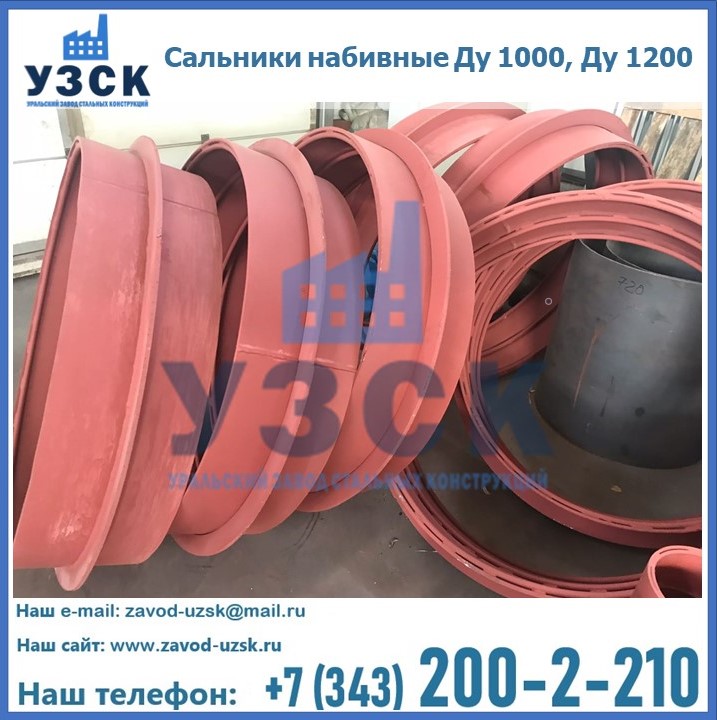

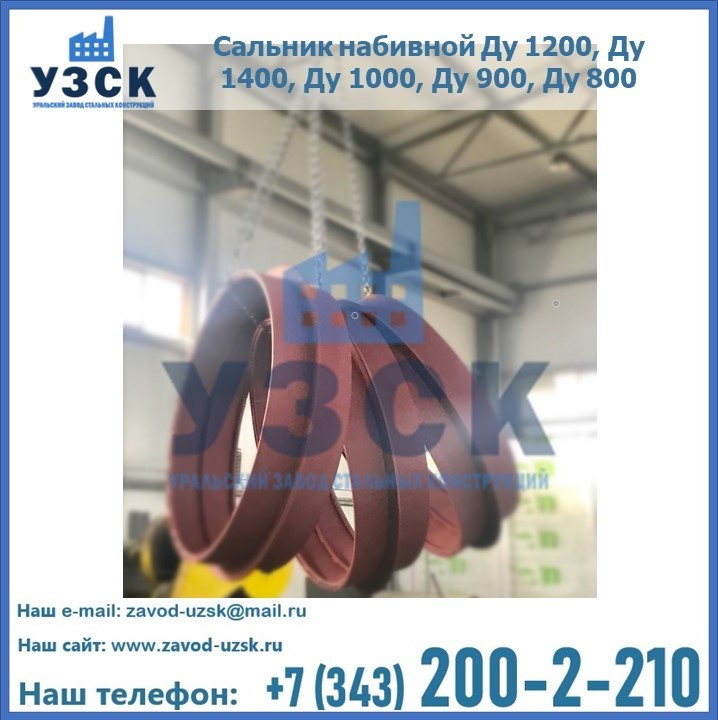

| Наименование | нДиаметр, Ду | Длинна, мм | Вес, кг |
|---|---|---|---|
| ТМ 89 | Ду 50 | 200 | 5.60 |
| ТМ 89 — 01 | Ду 80 | 200 | 6.90 |
| ТМ 89 — 02 | Ду 100 | 200 | 8.20 |
| ТМ 89 — 03 | Ду 125 | 200 | 14.00 |
| ТМ 89 — 04 | Ду 150 | 200 | 20.30 |
| ТМ 89 — 05 | Ду 200 | 200 | 26.00 |
| ТМ 89 — 06 | Ду 250 | 200 | 28.80 |
| ТМ 89 — 07 | Ду 300 | 200 | 34.40 |
| ТМ 89 — 08 | Ду 350 | 200 | 42.70 |
| ТМ 89 — 09 | Ду 400 | 200 | 45.80 |
| ТМ 89 — 10 | Ду 500 | 200 | 57.00 |
| ТМ 89 — 11 | Ду 600 | 200 | 64.90 |
| ТМ 89 — 12 | Ду 700 | 200 | 78.50 |
| ТМ 89 — 13 | Ду 800 | 200 | 89.30 |
| ТМ 89 — 14 | Ду 900 | 200 | 98.60 |
| ТМ 89 — 15 | Ду 1000 | 200 | 113.70 |
| ТМ 89 — 16 | Ду 1200 | 200 | 135.00 |
| ТМ 89 — 17 | Ду 1400 | 200 | 155.50 |
Основные технические характеристики сальника набивного ТМ 90.00
| Наименование | Диаметр, Ду | Длинна, мм | Вес, кг |
|---|---|---|---|
| ТМ 90 | Ду 50,00 | 300,00 | 7.00 |
| ТМ 90 — 01 | Ду 80,00 | 300,00 | 8.70 |
| ТМ 90 — 02 | Ду 100,00 | 300,00 | 10.40 |
| ТМ 90 — 03 | Ду 125,00 | 300,00 | 17.90 |
| ТМ 90 — 04 | Ду 150,00 | 300,00 | 25.50 |
| ТМ 90 — 05 | Ду 200,00 | 300,00 | 30.60 |
| ТМ 90 — 06 | Ду 250,00 | 300,00 | 34.10 |
| ТМ 90 — 07 | Ду 300,00 | 300,00 | 42.50 |
| ТМ 90 — 08 | Ду 350,00 | 300,00 | 54.10 |
| ТМ 90 — 09 | Ду 400,00 | 300,00 | 57.30 |
| ТМ 90 — 10 | Ду 500,00 | 300,00 | 70.90 |
| ТМ 90 — 11 | Ду 600,00 | 300,00 | 82.10 |
| ТМ 90 — 12 | Ду 700,00 | 300,00 | 98.90 |
| ТМ 90 — 13 | Ду 800,00 | 300,00 | 112.30 |
| ТМ 90 — 14 | Ду 900,00 | 300,00 | 124.10 |
| ТМ 90 — 15 | Ду 1000,00 | 300,00 | 144.50 |
| ТМ 90 — 16 | Ду 1200,00 | 300,00 | 171.30 |
| ТМ 90 — 17 | Ду 1400,00 | 300,00 | 198.10 |
Основные технические характеристики сальника набивного ТМ 91.00
| Наименование | Диаметр, Ду | Длинна, мм | Вес, кг |
|---|---|---|---|
| ТМ 91 | Ду 50,00 | 500,00 | 9.40 |
| ТМ 91 — 01 | Ду 80,00 | 500,00 | 11.60 |
| ТМ 91 — 02 | Ду 100,00 | 500,00 | 13.90 |
| ТМ 91 — 03 | Ду 125,00 | 500,00 | 24.10 |
| ТМ 91 — 04 | Ду 150,00 | 500,00 | 33.30 |
| ТМ 91 — 05 | Ду 200,00 | 500,00 | 38.60 |
| ТМ 91 — 06 | Ду 250,00 | 500,00 | 43.90 |
| ТМ 91 — 07 | Ду 300,00 | 500,00 | 55.90 |
| ТМ 91 — 08 | Ду 350,00 | 500,00 | 73.80 |
| ТМ 91 — 09 | Ду 400,00 | 500,00 | 76.50 |
| ТМ 91 — 10 | Ду 500,00 | 500,00 | 94.00 |
| ТМ 91 — 11 | Ду 600,00 | 500,00 | 112.20 |
| ТМ 91 — 12 | Ду 700,00 | 500,00 | 133.00 |
| ТМ 91 — 13 | Ду 800,00 | 500,00 | 150.60 |
| ТМ 91 — 14 | Ду 900,00 | 500,00 | 166.10 |
| ТМ 91 — 15 | Ду 1000,00 | 500,00 | 196.40 |
| ТМ 91 — 16 | Ду 1200,00 | 500,00 | 232.70 |
| ТМ 91 — 17 | Ду 1400,00 | 500,00 | 268.00 |
Основные технические характеристики сальника набивного ТМ 92.00
| Наименование | Диаметр, Ду | Длинна, мм | Вес, кг |
|---|---|---|---|
| ТМ 92 | Ду 50,00 | 800,00 | 13.00 |
| ТМ 92 — 01 | Ду 80,00 | 800,00 | 16.10 |
| ТМ 92 — 02 | Ду 100,00 | 800,00 | 19.30 |
| ТМ 92 — 03 | Ду 125,00 | 800,00 | 33.60 |
| ТМ 92 — 04 | Ду 150,00 | 800,00 | 45.20 |
| ТМ 92 — 05 | Ду 200,00 | 800,00 | 50.50 |
| ТМ 92 — 06 | Ду 250,00 | 800,00 | 58.10 |
| ТМ 92 — 07 | Ду 300,00 | 800,00 | 74.50 |
| ТМ 92 — 08 | Ду 350,00 | 800,00 | 101.60 |
| ТМ 92 — 09 | Ду 400,00 | 800,00 | 103.50 |
| ТМ 92 — 10 | Ду 500,00 | 800,00 | 126.20 |
| ТМ 92 — 11 | Ду 600,00 | 800,00 | 154.40 |
| ТМ 92 — 12 | Ду 700,00 | 800,00 | 180.90 |
| ТМ 92 — 13 | Ду 800,00 | 800,00 | 204.60 |
| ТМ 92 — 14 | Ду 900,00 | 800,00 | 226.10 |
| ТМ 92 — 15 | Ду 1000,00 | 800,00 | 270.40 |
| ТМ 92 — 16 | Ду 1200,00 | 800,00 | 319.70 |
| ТМ 92 — 17 | Ду 1400,00 | 800,00 | 369.00 |
Сфера применения
Набивные сальники этой серии относятся к важнейшему типу элементов, которые используются при прокладке сетей водопровода и канализации. Набивные сальники по серии 5.900-2 применяются на мокром и сухом грунте при разнообразных климатических условиях вне зависимости от региона России и климата.
Для заказа сальников на сайте Уральского Завода Стальных Конструкций, следует в форме заказа прописать необходимые технические характеристики изделий согласно условным обозначениям в мм:
- D— обозначение условного прохода трубы;
- D1 — наружного диаметра трубы;
- D2 — наружного диаметра сальника;
- D3 — диаметра с толщиной сварного реберного шва;
- D4 — диаметра с ребрами;
- L — длины;

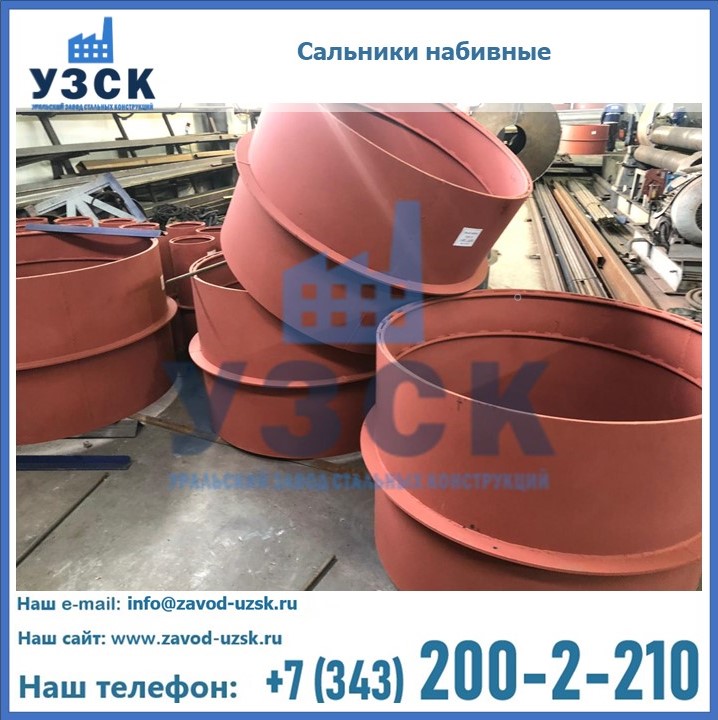

Стоимость набивного сальника этой серии зависит от выбранного варианта, диаметра и материала, из которого он будет изготовлен в случае нестандартного заказа. Реализацию и изготовление таких сальников осуществляет завод «УЗСК» в Жезказгане. Наличие собственных производственных площадей позволяет нам изготавливать любое оборудование в соответствии с требованиями стандартов качества, ТБ и требований заказчиков касательно размеров, материалов исполнения и прочих нестандартных условий.
