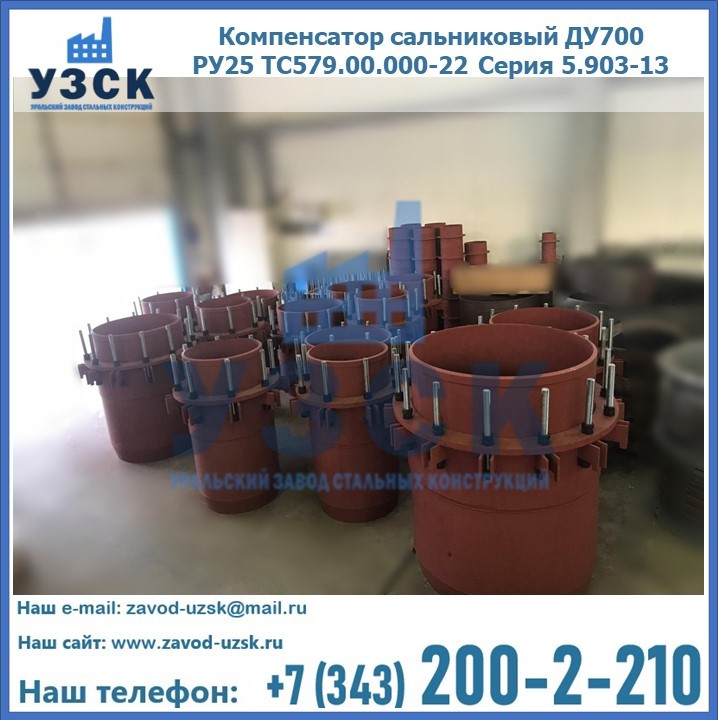

Односторонний компенсатор данной серии используется в Жезказгане в тепловых сетях и паропроводах для компенсации температурных расширений. При проектировании и изготовлении применяют чертежи изделия, разработанные и предназначенные для серии 4.903-10. вып.7.
Компенсаторы сальниковые односторонние этой серии подходят для применения на трубопроводах с наружным диаметром труб от 108 до 1420 мм, рабочим давлением не более 25 МПа, температурными режимами для воды <2000, для пара <300 0C. Осевой ход, и зависимости от Dy изделия, может составлять 250-600 мм. Компенсатор данного типа имеет телескопическое соединение. Материалом изготовления является углеродистая сталь.
Изготовление партии компенсаторов осуществляется по предварительному заказу. Техническое задание на выпуск должно содержать: требуемые объемы партии, информацию о сортаменте, условия эксплуатации прибора. Цена компенсатора в Жезказгане будет также зависеть от этих факторов.
Предприятия, которые производят сальниковые компенсаторы обязаны создавать данные изделия исключительно из свежего металла, не имеющего структурных изменений. Чтобы избежать приобретение продукции, которая была изготовлена недобросовестными производителями, применяющими различные, небезопасные способы удешевления продукции, следует сотрудничать с надежными производителями, которые способны обеспечить контроль качества предлагаемой продукции
Если Вы желаете приобрести партию сальниковых компенсаторов от надежных поставщиков, или же заказать изделие по собственным чертежам, обращайтесь в компанию «УЗСК» в Жезказгане. Наше предприятие имеет собственные производственные площади, конструкторское бюро и лабораторию неразрушающего контроля. Чтобы получить обратную связь и подробную информацию о весе, стоимости, основных параметрах компенсаторов, оставьте онлайн-заявку на сайте компании, или свяжитесь с нашими сотрудниками по указанному в разделе «КОНТАКТЫ» телефону.
Основные типоразмеры и технические характеристики компенсаторов сальниковых двухсторонних серии 5.903-13 вып.4
| Обозначение | Наименование для спецификаций | Проход условный Dy, мм | Давление условное Ру кгс/см2 | Компенсирующая способность | Расчетная сила трения Q, тс | DH, мм | D, мм | D1, мм | L1, мм | L2, мм | D2, мм | L, мм | Масса, кг |
| Т1.01.00.000.СБ | 100-25 Т1.01 | 100 | 25 | 250 | 1,5 | 108 | 133 | 190 | 360 | 65 | 98 | 830 | 20,5 |
| Т1.02.00.000.СБ | 120-25 Т1.02 | 120 | 25 | 250 | 1,3 | 133 | 159 | 220 | 360 | 65 | 124 | 680 | 27,7 |
| Т1.03.00.000.СБ | 150-25 Т1.03 | 150 | 25 | 250 | 2,6 | 159 | 194 | 255 | 370 | 75 | 148 | 895 | 41,4 |
| Т1.04.00.000.СБ | 170-25 Т1.04 | 170 | 25 | 250 | 3,1 | 194 | 219 | 280 | 370 | 75 | 182 | 920 | 46,6 |
| Т1.05.00.000.СБ | 200-25 Т1.05 | 200 | 25 | 200 | 6,0 | 219 | 273 | 345 | 370 | 120 | 206 | 970 | 86,3 |
| Т1.06.00.000.СБ | 200-25 Т1.06 | 200 | 25 | 400 | 6,0 | 219 | 273 | 345 | 570 | 120 | 206 | 1370 | 103,9 |
| Т1.07.00.000.СБ | 250-25 Т1.07 | 250 | 25 | 200 | 7,5 | 273 | 325 | 395 | 370 | 120 | 257 | 970 | 120,9 |
| Т1.08.00.000.СБ | 250-25 Т1.08 | 250 | 25 | 400 | 7,5 | 273 | 325 | 395 | 570 | 120 | 257 | 1370 | 134,8 |
| Т1.09.00.000.СБ | 300-25 Т1.09 | 300 | 25 | 200 | 9,0 | 325 | 377 | 450 | 370 | 120 | 308 | 950 | 142,3 |
| Т1.10.00.000.СБ | 300-25 Т1.10 | 300 | 25 | 400 | 9,0 | 325 | 377 | 450 | 570 | 120 | 308 | 1390 | 176,8 |
| Т1.11.00.000.СБ | 350-25 Т1.11 | 350 | 25 | 200 | 10,5 | 377 | 426 | 500 | 370 | 120 | 355 | 990 | 160,6 |
| Т1.12.00.000.СБ | 350-25 Т1.12 | 350 | 25 | 400 | 10,5 | 377 | 426 | 500 | 570 | 120 | 355 | 1390 | 190,5 |
| Т1.13.00.000.СБ | 400-25 Т1.13 | 400 | 25 | 300 | 12,0 | 426 | 480 | 550 | 480 | 120 | 411 | 1150 | 193,1 |
| Т1.14.00.000.СБ | 400-25 Т1.14 | 400 | 25 | 500 | 12,0 | 426 | 480 | 550 | 680 | 120 | 411 | 1550 | 229,5 |
| Т1.15.00.000.СБ | 450-25 Т1.15 | 450 | 25 | 300 | 13,5 | 480 | 530 | 600 | 480 | 120 | 465 | 1150 | 208,0 |
| Т1.16.00.000.СБ | 450-25 Т1.16 | 450 | 25 | 500 | 13,5 | 480 | 530 | 600 | 680 | 120 | 465 | 1550 | 246,7 |
| Т1.17.00.000.СБ | 500-16 Т1.17 | 500 | 16 | 300 | 8,5 | 530 | 576 | 665 | 485 | 130 | 614 | 1160 | 276,1 |
| Т1.18.00.000.СБ | 500-16 Т1.18 | 500 | 16 | 500 | 8,5 | 530 | 576 | 665 | 685 | 130 | 614 | 1560 | 320,6 |
| Т1.19.00.000.СБ | 600-16 Т1.19 | 600 | 16 | 300 | 11,5 | 630 | 678 | 770 | 485 | 130 | 614 | 1165 | 349,6 |
| Т1.20.00.000.СБ | 600-16 Т1.20 | 600 | 16 | 500 | 11,5 | 630 | 678 | 770 | 685 | 130 | 614 | 1565 | 408,8 |
| Т1.21.00.000.СБ | 700-16 Т1.21 | 700 | 16 | 300 | 13,0 | 720 | 770 | 865 | 485 | 130 | 702 | 1170 | 416,7 |
| Т1.22.00.000.СБ | 700-16 Т1.22 | 700 | 16 | 500 | 13,0 | 720 | 770 | 865 | 685 | 130 | 702 | 1570 | 488,3 |
| Т1.23.00.000.СБ | 800-16 Т1.23 | 800 | 16 | 300 | 15,0 | 820 | 872 | 965 | 485 | 130 | 800 | 1175 | 492,0 |
| Т1.24.00.000.СБ | 800-16 Т1.24 | 800 | 16 | 500 | 15,0 | 820 | 872 | 965 | 685 | 130 | 800 | 1575 | 577,6 |
| Т1.25.00.000.СБ | 900-16 Т1.25 | 900 | 16 | 350 | 16,5 | 920 | 972 | 1070 | 535 | 130 | 900 | 1275 | 623,6 |
| Т1.26.00.000.СБ | 900-16 Т1.26 | 900 | 16 | 600 | 16,5 | 920 | 972 | 1070 | 785 | 130 | 900 | 1775 | 754,6 |
| Т1.27.00.000.СБ | 1000-16 Т1.27 | 1000 | 16 | 350 | 18,5 | 1020 | 1074 | 1170 | 535 | 130 | 998 | 1280 | 702,2 |
| Т1.28.00.000.СБ | 1000-16 Т1.28 | 1000 | 16 | 600 | 18,5 | 1020 | 1074 | 1170 | 785 | 130 | 998 | 1780 | 853,8 |
| Т1.29.00.000.СБ | 1200-16 Т1.29 | 1200 | 16 | 350 | 22,0 | 1220 | 1276 | 1380 | 560 | 150 | 1196 | 1336 | 950,3 |
| Т1.30.00.000.СБ | 1200-16 Т1.30 | 1200 | 16 | 600 | 22,0 | 1220 | 1276 | 1380 | 810 | 150 | 1196 | 1836 | 1139,5 |
| Т1.31.00.000.СБ | 1400-16 Т1.31 | 1400 | 16 | 350 | 26,0 | 1420 | 1482 | 1580 | 560 | 150 | 1394 | 1340 | 1239,7 |
| Т1.32.00.000.СБ | 1400-16 Т1.32 | 1400 | 16 | 600 | 26,0 | 1420 | 1482 | 1580 | 810 | 150 | 1394 | 1840 | 1503,8 |
| Т1.33.00.000.СБ | 500-25 Т1.33 | 500 | 25 | 300 | 15,0 | 530 | 578 | 630 | 490 | 134 | 514 | 1165 | 330,2 |
| Т1.34.00.000.СБ | 500-25 Т1.34 | 500 | 25 | 500 | 15,0 | 530 | 578 | 630 | 690 | 134 | 514 | 1565 | 382,6 |
| Т1.35.00.000.СБ | 600-25 Т1.35 | 600 | 25 | 300 | 18,0 | 630 | 682 | 790 | 490 | 134 | 610 | 1180 | 398,1 |
| Т1.36.00.000.СБ | 600-25 Т1.36 | 600 | 25 | 500 | 18,0 | 630 | 682 | 790 | 690 | 134 | 610 | 1580 | 458,7 |
| Т1.37.00.000.СБ | 700-25 Т1.37 | 700 | 25 | 300 | 20,5 | 720 | 774 | 885 | 490 | 134 | 698 | 1182 | 500,5 |
| Т1.38.00.000.СБ | 700-25 Т1.38 | 700 | 25 | 500 | 20,5 | 720 | 774 | 885 | 690 | 134 | 698 | 1582 | 585,5 |
| Т1.39.00.000.СБ | 800-25 Т1.39 | 800 | 25 | 300 | 23,0 | 820 | 876 | 990 | 490 | 134 | 796 | 1186 | 595,0 |
| Т1.40.00.000.СБ | 800-25 Т1.40 | 800 | 25 | 500 | 23,0 | 820 | 876 | 990 | 690 | 134 | 796 | 1586 | 696,8 |
| Т1.41.00.000.СБ | 900-25 Т1.41 | 900 | 25 | 350 | 25,0 | 920 | 978 | 1090 | 540 | 134 | 894 | 1290 | 754,3 |
| Т1.42.00.000.СБ | 900-25 Т1.42 | 900 | 25 | 600 | 25,0 | 920 | 978 | 1090 | 790 | 134 | 894 | 1790 | 914,0 |
| Т1.43.00.000.СБ | 1000-25 Т1.43 | 1000 | 25 | 350 | 29,0 | 1020 | 1082 | 1200 | 540 | 134 | 990 | 1300 | 921,8 |
| Т1.44.00.000.СБ | 1000-25 Т1.44 | 1000 | 25 | 600 | 29,0 | 1020 | 1082 | 1200 | 790 | 134 | 990 | 1800 | 1124,3 |
| Т1.45.00.000.СБ | 1200-25 Т1.45 | 1200 | 25 | 350 | 35,0 | 1220 | 1286 | 1400 | 565 | 154 | 1186 | 1365 | 1292,9 |
| Т1.46.00.000.СБ | 1200-25 Т1.46 | 1200 | 25 | 600 | 35,0 | 1220 | 1286 | 1400 | 815 | 154 | 1186 | 1865 | 1565,2 |
| Т1.47.00.000.СБ | 1400-25 Т1.47 | 1400 | 25 | 350 | 40,0 | 1420 | 1490 | 1610 | 565 | 154 | 1382 | 1375 | 1715,4 |
| Т1.48.00.000.СБ | 1400-25 Т1.48 | 1400 | 25 | 600 | 40,0 | 1420 | 1490 | 1610 | 815 | 154 | 1382 | 1875 | 1994,7 |
| Примечание: 1. При давлениях, которые отличаются от указанных в таблице, расчетные силы трения необходимо пересчитывать по рабочему давлению Р(раб) пропорционально отношению Р(раб)/Ру 2. Размер D2 соответствует номинальному внутреннему диаметру присоединяемой трубы. 3. При монтаже компенсатора на трубопроводе с компенсирующей способностью меньшей, чем указано в таблице, установочные размеры могут быть уменьшены. 4. В массу включена масса наплавленного металла сварных швов. |
|||||||||||||
