Горизонтальные емкости с неотбортованными коническими днищами используются в Жезказгане для хранения и перекачки высокотоксичных жидкостей, обладающих способностью к взрыву и возгоранию. Сам цилиндр цельносварной. Емкость оснащается штуцерами и патрубками при проектировании и установке в технологическую линию. Выдача содержимого может происходить погружным насосом или самотеком. Внутреннее давление не должно превышать 0,07 МПа.
Аппараты ГКК – технические характеристики
Цельносварные емкости с коническим и днищами под углом 140о изготавливают в соответствие ГОСТ Р 52630-2012 и ГОСТ 12621-78. Используется марка стали в соответствии с применением резервуара в определенной климатической зоне. Используют стали Ст3сп5, 09Г2с и подобные низколегированные, нержавеющую 2Х18Н10Т.
Рабочие параметры резервуаров:
- Объем от 1 до 100 м3.
- Рабочая температура от -70 до +300 градусов.
- Отсутствует система терморегуляции.
- Установка наземная.
- Условное рабочее давление в штуцерах до 1,0 МПа.

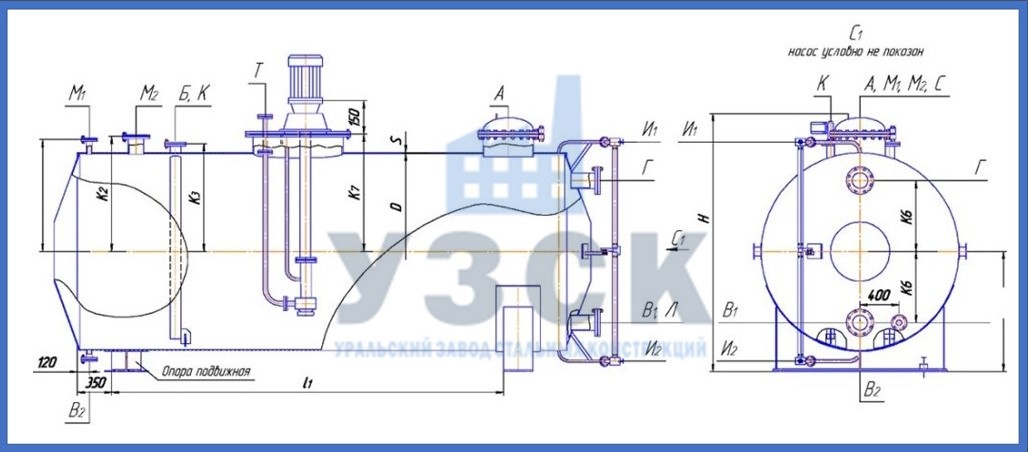

Чертеж емкости ГКК
В зависимости от назначения, в стадии проектирования и разработки деталировок учитывается установка и расположение люков для осмотра и чистки, штуцеры для подключения технологического оборудования и вспомогательных приборов КиП. Рассматриваемые емкости применяют для аккумулирования и передачи жидких и газообразных продуктов, в основном, в отрасли нефтехимии.
Геометрия горизонтальных аппаратов ГКК
|
Условное обозначение |
D,мм |
S |
L,мм |
B,мм |
H,мм |
масса, кг |
|---|---|---|---|---|---|---|
|
ГКК 1-1-10-0,07 |
2000 |
8 |
3720 |
2170 |
2685 |
2400 |
|
ГКК 1-6-10-0,07 |
2000 |
8 |
3720 |
2170 |
3210 |
2770 |
|
ГКК 1-1-16-0,07 |
2000 |
8 |
5720 |
2170 |
2685 |
3155 |
|
ГКК 1-6-16-0,07 |
2000 |
8 |
5720 |
2170 |
3210 |
3520 |
|
ГКК 1-1-25-0,07 |
2400 |
8 |
5850 |
2580 |
2990 |
4095 |
|
ГКК 1-6-25-0,07 |
2400 |
8 |
5850 |
2580 |
3675 |
4480 |
|
ГКК 1-1-40-0,07 |
2400 |
8 |
9350 |
2580 |
2990 |
5785 |
|
ГКК 1-6-40-0,07 |
2400 |
8 |
9350 |
2580 |
3675 |
6180 |
|
ГКК 1-1-50-0,07 |
3000 |
10 |
7540 |
3210 |
3600 |
7675 |
|
ГКК 1-6-50-0,07 |
3000 |
10 |
7540 |
3210 |
4230 |
8065 |
|
ГКК 1-1-63-0,07 |
3000 |
10 |
9540 |
3210 |
3600 |
9200 |
|
ГКК 1-6-63-0,07 |
3000 |
10 |
9540 |
3210 |
4230 |
9590 |
|
ГКК 1-1-80-0,07 |
3000 |
10 |
12040 |
3210 |
3600 |
11130 |
|
ГКК 1-6-80-0,07 |
3000 |
10 |
12040 |
3210 |
4230 |
11520 |
|
ГКК 1-1-100-0,07 |
3000 |
12 |
15040 |
3210 |
3600 |
15570 |
|
ГКК 1-6-100-0,07 |
3000 |
12 |
15040 |
3210 |
4230 |
15960 |
Условное обозначение расшифровывается так:
емкость гкк, цельносварная, без внутренних устройств (1) или с погружным насосом (6), объем, рабочее давление.
Производство и продажа емкостей ГКК на УЗСК в Жезказгане

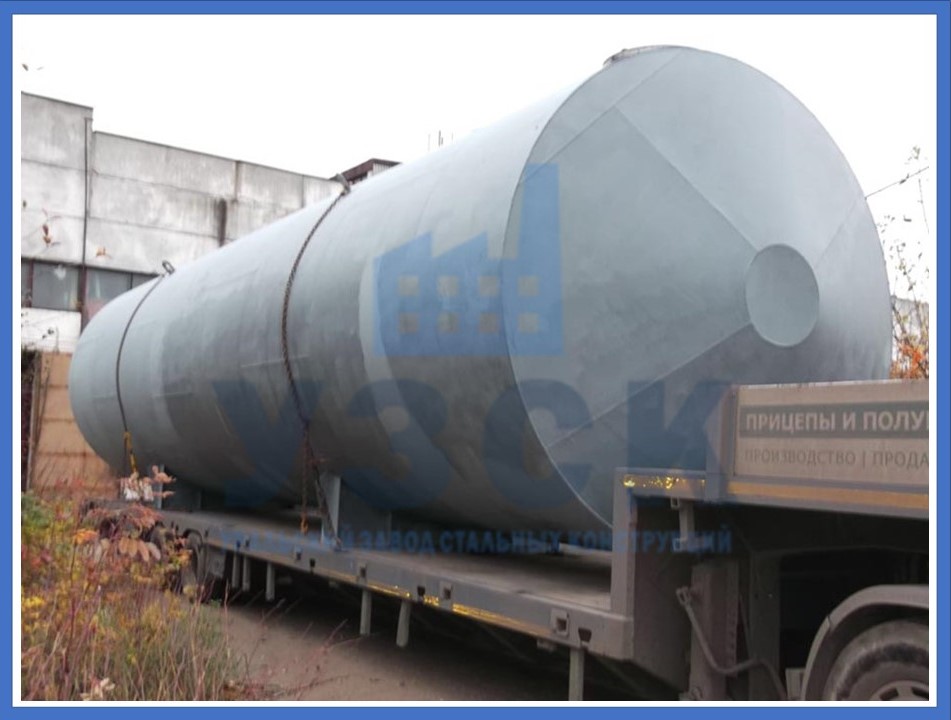

Цельносварная емкость с коническими днищами создается с учетом планируемой эксплуатации. На заводе созданы все условия для проведения вальцовочных и сварных работ. До 80 % сварочных процессов выполняются с полной или частичной автоматизацией. Объем работ, выполняемых вручную, ведется аттестованными сварщиками высшей квалификации. Наш завод обладает современными линиями по изготовлению емкостного оборудования.
Если вас интересует, как купить по выгодной цене в компании УЗСК горизонтальный аппарат с коническими днищами, воспользуйтесь контактами на сайте производителя. Наши специалисты ознакомят вас с прайсом на продукцию. Заказ будет принят после уточнения технических вопросов, связанных с эксплуатацией и обвязкой резервуара.
Мы подберем материал изготовления корпуса, в соответствие таблице.
|
Шифр |
Марка стали |
Рабочая температура стенки аппарата, оС |
|
|---|---|---|---|
|
минимальная |
максимальная |
||
|
1 |
Ст3сп5 ГОСТ 380-71 |
-20 |
+300 |
|
2 |
09Г2С ГОСТ 5520 |
-60 |
+300 |
|
16ГС ГОСТ 5520-79 |
-40 |
+300 |
|
|
3 |
12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т ГОСТ 5632-72 |
-70 |
+300 |
|
4 |
08Х22Н6Т, 08Х21Н6М2Т ГОСТ 5632-72 |
-40 |
+300 |
В согласованные сроки емкость будет готова к отгрузке самовывозом или по удобному маршруту. Емкость имеет личный номер, паспорт и гарантию на обслуживание сроком 18 месяцев после подключения в работу.
