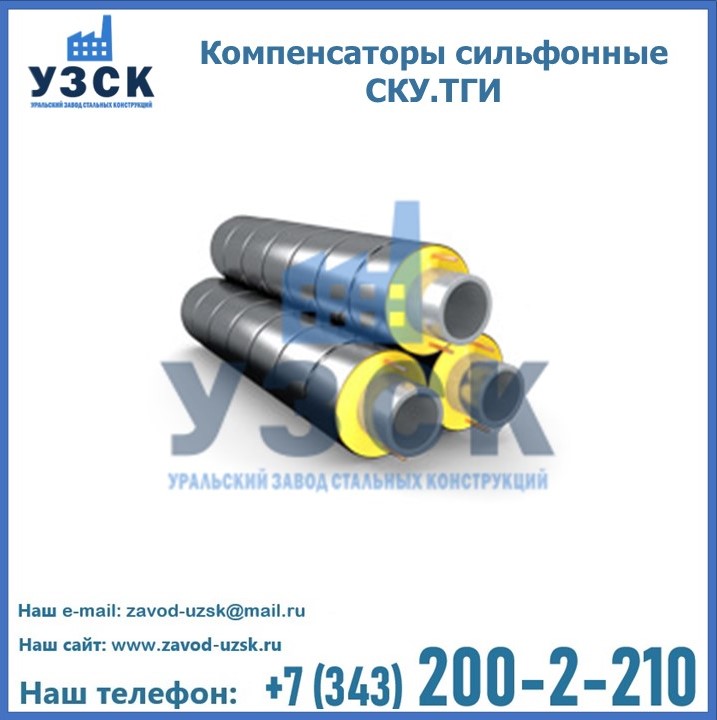

Компенсаторы сильфонные СКУ.ТГИ предназначены для компенсации избытка или недостатка продольной тепловой деформации. С помощью таких устройств в Жезказгане обеспечивается защита трубопроводных систем от динамической и статической нагрузок, вызванных перепадами температур (t) в рабочей среде. Компенсаторы СКУ.ТГИ также способны обеспечить безаварийную эксплуатацию оборудования на длительный срок.
Сфера применения компенсаторов СКУ.ТГИ в Жезказгане
Применяются как в отопительных сетях, так и в системах горячего водоснабжения. Управление осуществляется дистанционно.
Особенности строения СКУ.ТГИ
Сильфонный компенсатор СКУ.ТГИ состоит из приваренных к гофре патрубков. Вся система включает в себя стальную трубу, футляр, компенсатор сильфонный, изоляцию из пенополиуретана, систему оперативного дистанционного контроля СОДК. Основной элемент СКУ — это осевой сильфонный компенсатор, находящийся в защитном кожухе, который предохраняет сильфон от поперечных усилий, крутящих и изгибающих моментов, а также от механического воздействия и попадания грунта между гофрами. Так как компенсатор СКУ.ТГИ оснащен пенополиуретановой теплоизоляционной оболочкой и проводником — индикатором СОДК, вероятность попадания воды из грунта и мусора в сильфон исключается.
Преимущества использования СКУ.ТГИ в промышленности
Применение компенсаторов СКУ.ТГИ в Жезказгане в технологических схемах трубопроводов считается эффективным и экономически выгодным. Благодаря использованию данных изделий уровень качества, эксплуатационные характеристики и надежность трубопроводных систем значительно повышаются. С помощью СКУ.ТГИ:
- удается создать условия для устойчивости объекта к температурным перепадам;
- за счет теплоизолирующей герметичной оболочки, устройство надежно защищено от воздействия грунтовых вод, мусора и грязи;
- повышается надежность и износостойкость трубопровода;
- увеличивается срок эксплуатации, как отдельных участков системы. Так и всего трубопровода.
Основные технические характеристики сильфонных компенсационных устройств СКУ.ТГИ
| Условное обозначение СКУ | PN, МПа (кгс/см2) | DN, мм | Жесткость осевого хода,
Сλ, кН/м (кгс/см) |
Коэф-т местного сопр-ия ξ | Эфф-ая площадь Sэф, см2 | Амплитуда осевого хода,
± λ, мм*) |
||
|---|---|---|---|---|---|---|---|---|
| Режимы эксплуатации
при наработке |
||||||||
| 100 % | 70 % | 20 % | ||||||
| 10 циклов | 150 циклов | 10000 циклов | ||||||
| СКУ.ТГИ-16-125-90.К | 1,6 (16) | 125 | 396 | 0,220 | 190 | 45 | 31,5 | 9 |
| СКУЛТИ-16-150-100.К | 150 | 390 | 0,200 | 279 | 50 | 35 | 10 | |
| СКУ.ТГИ-16-200-140.К | 200 | 451 | 0,115 | 452 | 70 | 49 | 14 | |
| СКУ.ТГИ-16-250-160.К | 250 | 510 | 0,103 | 680 | 80 | 56 | 16 | |
| СКУ.ТГИ-16-300-180.К | 300 | 465 | 0,087 | 960 | 90 | 63 | 18 | |
| СКУ.ТГИ-16-400-190.К | 400 | 547 | 0,113 | 1575 | 95 | 66,5 | 19 | |
| СКУ.ТГИ-16-500-200.К | 500 | 731 | 0,093 | 2444 | 100 | 70 | 20 | |
| СКУ.ТГИ-16-600-200.К | 600 | 668 | 0,080 | 3419 | ||||
| СКУ.ТГИ-16-700-210.К | 700 | 763 | 0,060 | 4363 | 105 | 73,5 | 21 | |
| СКУ.ТГИ-16-800-210.К | 800 | 778 | 0,057 | 5745 | ||||
| СКУ.ТГИ-16-900-210.К | 900 | 845 | 0,045 | 7182 | ||||
| СКУ.ТГИ-16-1000-220.К | 1000 | 1010 | 0,040 | 8638 | 110 | 77 | 22 | |
| СКУ.ТГИ-25-50-70.К | 2,5 (25) | 50 | 673 | 0,350 | 68 | 35 | 24,5 | 7 |
| СКУ.ТГИ-25-65-70.К | 65 | 553 | 0,350 | 68 | 35 | 24,5 | 7 | |
| СКУ.ТГИ-25-80-70.К | 80 | 519 | 0,300 | 89 | 35 | 24,5 | 7 | |
| СКУ.ТГИ-25-100-80.К | 100 | 443 | 0,260 | 133 | 40 | 28 | 8 | |
| СКУ.ТГИ-25-125-90.К | 125 | 508 | 0,220 | 190 | 45 | 31,5 | 9 | |
| СКУ.ТГИ-25-150-100.К | 150 | 499 | 0,200 | 279 | 50 | 35 | 10 | |
| СКУ.ТГИ-25-200-140.К | 200 | 548 | 0,115 | 452 | 70 | 49 | 14 | |
| СКУ.ТГИ-25-250-160.К | 250 | 510 | 0,103 | 680 | 80 | 56 | 16 | |
| СКУ.ТГИ-25-300-180.К | 300 | 546 | 0,087 | 960 | 90 | 63 | 18 | |
| СКУ.ТГИ-25-400-190.К | 400 | 836 | 0,113 | 1575 | 95 | 66,5 | 19 | |
| СКУ.ТГИ-25-500-200.К | 500 | 866 | 0,093 | 2444 | 100 | 70 | 20 | |
| СКУ.ТГИ-25-600-200.К | 600 | 851 | 0,080 | 3419 | ||||
| СКУ.ТГИ-25-700-210.К | 700 | 1017 | 0,060 | 4363 | 105 | 73,5 | 21 | |
| СКУ.ТГИ-25-800-210.К | 800 | 1043 | 0,057 | 5745 | ||||
| СКУ.ТГИ-25-900-210.К | 900 | 1166 | 0,045 | 7182 | ||||
| СКУ.ТГИ-25-1000-220.К | 1000 | 1183 | 0,040 | 8638 | 110 | 77 | 22 | |
Производство и продажа компенсаторов СКУ.ТГИ
Завод «УЗСК» в Жезказгане предлагает большой выбор компенсаторов СКУ.ТГИ и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Уральский Завод Стальных Конструкций изготавливает и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. На всю продукцию имеются чертежи и прочая техническая документация. Заказать и купить СКУ.ТГИ высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
