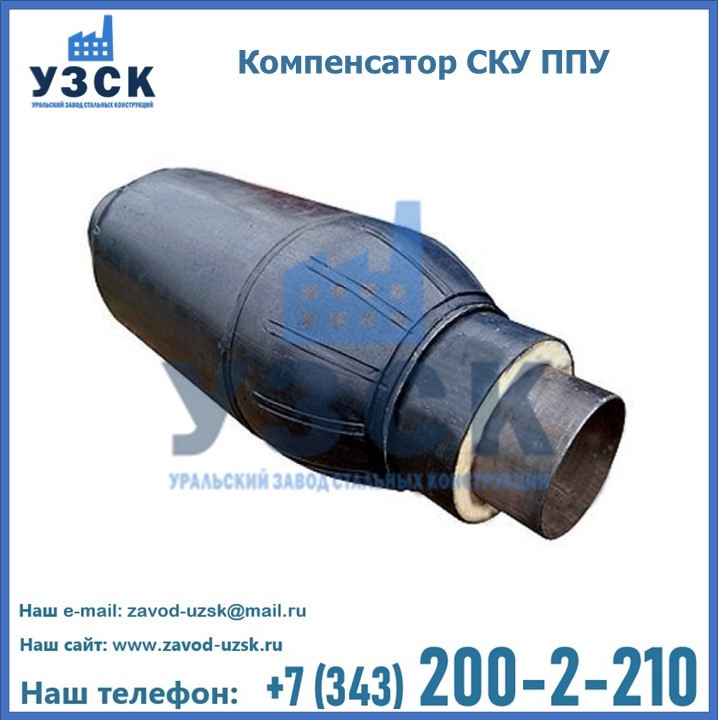

Компенсаторы сильфонные СКУ ППУ

Сильфонный узел СКУ ППУ (компенсатор СКУ ППУ в ППУ изоляции) предназначен для бесканальной прокладки трубопроводов в Жезказгане. Считается максимально простой и удобной конструкцией данного назначения (компенсация осевых перемещений температурной деформации и прямолинейных участков теплотрасс). В процессе прокладки тепловых сетей и при эксплуатации объектов теплоснабжения, за счет изоляции сильфонных компенсаторов ППУ (пенополиуретановой изоляции) удается значительно сократить затраты на тепловую энергию. СКУ ППУ применяется для подземной (бесканальной) и надземной прокладки.


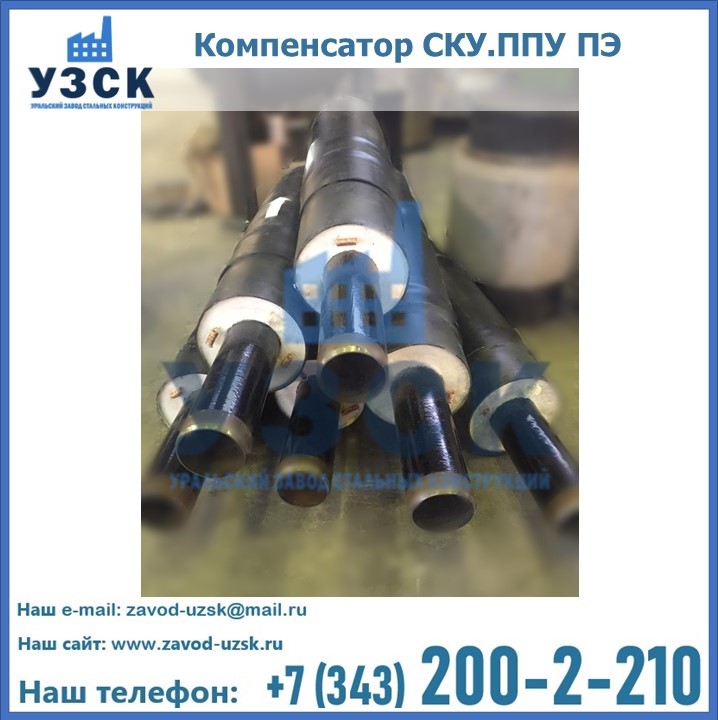

Купить компенсатор СКУ.ППУ ПЭ в Жезказгане

Описание и конструкционные особенности компенсаторов СКУ ППУ

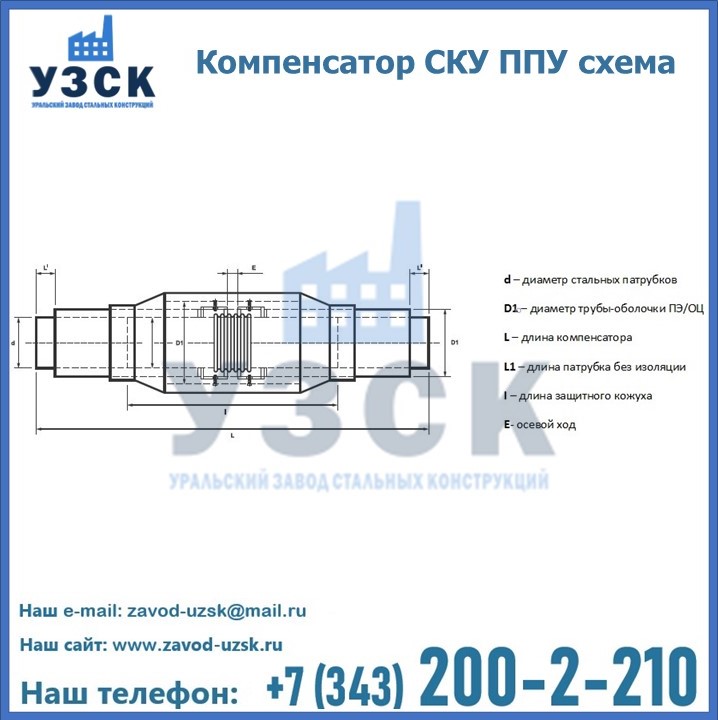

Сильфонный компенсационный узел СКУ ППУ изготавливается из патрубков, приваренных к гофре и обработанных сверху пенополиуританом. На изделие также устанавливается система дистанционного контроля (с ОДК). Устройство состоит из стальной трубы (1), футляра (2), компенсатора сильфонного осевого (3), изоляции из пенополиуретана (4), системы оперативного дистанционного контроля СОДК (5), трубы оболочки ПЭ или ОЦ (6).


Компенсаторы СКУ в ППУ изоляции в Жезказгане

Свойства и особенности эксплуатации СКУ ППУ в Жезказгане

Благодаря оснащению сильфонного компенсатора СКУ ППУ теплоизоляцией из пенополиуретана, компенсационное устройство становится более устойчивым к внешним механическим воздействиям. Кроме того, ППУ обеспечивает высокое энергосбережение. Пенополиуретан является самым востребованным и эффективным теплоизоляционным материалом, с оптимальным соотношением цены-качества.

Благодаря предизоляции компенсаторы СКУ пенополиуретаном появляются следующие преимущества:

  • упрощение монтажа/ демонтажа (скорлупы из ППУ легко крепятся к поверхности с помощью скотча, или монтажной пены и так же легко устраняются при ремонте или замене трубопровода);
  • возможность использовать материала ППУ многократно;
  • изоляция ППУ не вызывает коррозию и даже способна частично защитить изделие от коррозийных изменений;
  • большой эксплуатационный срок, при условии сохранения заданных свойств ППУ.


Компенсаторы СКУ в ППУ изоляции в Жезказгане

Правила монтажа сильфонных компенсаторов ППУ

Надёжность установки компенсаторов в ППУ изоляции напрямую зависит от требований к выбору неподвижных опор. В обязательном порядке должны учитываться распорное усилие и усилие жесткости компенсатора СПУ, трение в скользящих и направляющих опорах, величина центробежной силы, которая возникает в перегибе трубопровода. Сильфонные узлы СКУ в ППУ изоляции производятся в Жезказгане в соответствии с ТУ 3695-002-45602104-2016. Изготовитель должен подтвердить качество компенсаторов декларацией соответствия ТР ТС 032/2013 «О безопасности оборудования, работающего под избыточным давлением».

Компенсаторы сильфонные СКУ.ППУ.1 с рабочим давлением Ру16

Условное обозначение Условное давление Условный диаметр Размеры Осевой ход Жесткость Масса
Компенсаторы 1СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК Nominal pressure Nominal diameter   Nominal axial Axial stiffness Weight approx.
PN DN D D оболочки S L +/- Gi G
кгс/см2 bar мм мм мм мм мм мм Н/мм кг
mm mm mm mm mm mm mm kg
32-16-50 16 32 38 110,125 3 1100 25 132 5
40-16-60 16 40 45 125 4 1120 30 137 6
50-16-60 16 50 57 125 4 1185 30 157 6
50-16-70 16 50 57 125 4 1230 35 212 8
65-16-60 16 65 76 140 4 1195 30 184 7
65-16-70 16 65 76 140 5 1220 35 243 11
80-16-60 16 80 89 160 4 1200 30 203 9
80-16-70 16 80 89 160 5 1260 35 293 13
100-16-60 16 100 108 180 5 1215 30 226 12
100-16-100 16 100 108 180 5 1270 50 226 14
125-16-60 16 125 133 225 5 1230 30 239 18
125-16-100 16 125 133 225 5 1290 50 239 24
150-16-60 16 150 159 250 6 1230 30 211 23
150-16-100 16 150 159 250 6 1290 50 211 32
200-16-80 16 200 219 315 6 1400 40 284 34
200-16-100 16 200 219 315 6 1400 50 284 42
200-16-160 16 200 219 315 6 1480 80 284 53
250-16-80 16 250 273 400 7 1520 40 339 76
250-16-100 16 250 273 400 7 1520 50 339 84
250-16-160 16 250 273 400 7 1640 80 339 106
300-16-80 16 300 325 450 7 1530 40 313 97
300-16-100 16 300 325 450 7 1530 50 313 105
300-16-180 16 300 325 450 7 1700 90 313 124
350-16-80 16 350 373 500 7 1620 40 395 115
350-16-100 16 350 373 500 7 1620 50 395 123
350-16-180 16 350 373 500 7 1680 90 395 145
400-16-80 16 400 426 560 8 1480 40 568 140
400-16-190 16 400 426 560 8 1650 95 568 173
500-16-80 16 500 530 710 8 1820 40 599 168
500-16-200 16 500 530 710 8 1910 100 599 226
600-16-200 16 600 630 800 8 1910 100 602 265
700-16-210 16 700 720 900 8 1910 105 685 345
800-16-210 16 800 820 1000 9 1980 105 697 462
1000-16-220 16 1000 1020 1200 11 1980 110 866 755

Компенсаторы односекционные 1СКУ.ППУ/ПЭ (ОЦ) РУ25

Условное обозначение Условное давление Условный диаметр Размеры Осевой ход Жесткость Масса
Компенсаторы 1СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК Nominal pressure Nominal diameter   Nominal axial Axial stiffness Weight approx.
PN DN D D оболочки S L +/- Gi G
кгс/см2 bar мм мм мм мм мм мм Н/мм кг
mm mm mm mm mm mm mm kg
50-25-70 25 50 57 125 5 1230 35 318 10
65-25-70 25 65 76 140 5 1220 35 318 14
80-25-70 25 80 89 160 5 1260 35 356 19
100-25-100 25 100 108 180 6 1270 50 393 24
125-25-100 25 125 133 225 5 1290 50 398 29
150-25-100 25 150 159 250 6 1290 50 418 37
200-25-100 25 200 219 315 6 1400 50 458 48
200-25-160 25 200 219 315 6 1480 80 480 59
250-25-100 25 250 273 400 8 1520 50 496 89
250-25-160 25 250 273 400 8 1640 80 518 123
300-25-180 25 300 325 450 7 1700 90 594 135
350-25-180 25 350 373 500 7 1680 90 655 157
400-25-190 25 400 426 560 8 1650 95 696 189
500-25-200 25 500 530 710 9 1910 100 743 239
600-25-200 25 600 630 800 9 1910 100 602 265
700-25-210 25 700 720 900 10 1910 105 685 363
800-25-210 25 800 820 1000 10 1980 105 697 488
1000-25-220 25 1000 1020 1200 12 1980 110 893 815

Компенсаторы двухсекционные 2СКУ.ППУ/ПЭ (ОЦ) РУ16

Условное обозначение Условное давление Условный диаметр Размеры Осевой ход Жесткость Масса
Компенсаторы 2СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК Nominal pressure Nominal diameter   Nominal axial Axial stiffness Weight approx.
PN DN D Dоболочки S L +/- Gi G
кгс/см2 bar мм мм мм мм мм мм Н/мм кг
mm mm mm mm mm mm mm kg
32-16-100 16 32 38 110,125 3 1380 50 251 21
40-16-120 16 40 45 125 4 1400 60 260 11
50-16-120 16 50 57 125 4 1400 60 298 11
50-16-140 16 50 57 125 4 1440 70 403 15
65-16-120 16 65 76 140 4 1520 60 350 13
65-16-140 16 65 76 140 5 1560 70 462 21
80-16-120 16 80 89 160 4 1580 60 386 17
80-16-140 16 80 89 160 5 1620 70 557 25
100-16-120 16 100 108 180 5 1800 60 429 23
100-16-200 16 100 108 180 5 1880 100 429 27
125-16-120 16 125 133 225 5 2020 60 454 34
125-16-200 16 125 133 225 5 2060 100 454 46
150-16-120 16 150 159 250 6 2020 60 401 44
150-16-200 16 150 159 250 6 2060 100 401 61
200-16-160 16 200 219 315 6 2080 80 540 65
200-16-200 16 200 219 315 6 2100 100 540 80
200-16-320 16 200 219 315 6 2140 160 540 101
250-16-160 16 250 273 400 7 2080 80 644 144
250-16-200 16 250 273 400 7 2140 100 644 160
250-16-320 16 250 273 400 7 2180 160 644 201
300-16-160 16 300 325 450 7 2080 80 595 184
300-16-200 16 300 325 450 7 2180 100 595 200
300-16-320 16 300 325 450 7 2220 160 595 236
350-16-160 16 350 373 500 7 2180 80 751 219
350-16-200 16 350 373 500 7 2240 100 751 234
350-16-360 16 350 373 500 7 2280 180 751 276
400-16-160 16 400 426 560 8 2260 80 1079 266
400-16-380 16 400 426 560 8 2280 190 1079 329
500-16-160 16 500 530 710 8 2320 80 1138 319
500-16-400 16 500 530 710 8 2420 200 1138 429
600-16-400 16 600 630 800 8 2460 200 1144 504
700-16-420 16 700 720 900 8 2550 210 1302 656
800-16-420 16 800 820 1000 9 2580 210 1324 878
1000-16-440 16 1000 1020 1200 11 2660 220 1645 1435


Компенсаторы СКУ в ППУ изоляции в Жезказгане

Уральский Завод Стальных Конструкций в Жезказгане предлагает готовые изделия, а также вы можете приобрести компенсатор СКУ ППУ под заказ. Наш завод располагает всем необходимым оборудованием для производства нестандартных позиций компенсатора СКУ в ППУ изоляции. Завод «УЗСК» предлагает большой выбор качественных и надежных компенсаторов СКУ ППУ, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность. Наше предприятие поставляет и производит оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если вы хотите заказать сильфонные компенсационные устройства СКУ ППУ или другое оборудование с доставкой, наши специалисты помогут рассчитать стоимость транспортных расходов и организуют доставку товара. Вы можете оформить заказ на продукцию на нашем сайте, для этого достаточно заполнить форму обратной связи.
