ОФН — осевой компенсатор фланцевый

Компенсатор сильфонный типа ОФН отличается универсальностью. Он защищает трубы в Жезказгане от разрушения вибрацией, и температурных линейных деформаций, несоосности. Устройства с одним или двумя сифонами герметичны и термостойки. Применяются изделия во всех отраслях. Даже при запредельной нагрузке сильфон деформируется без разрушения контура.


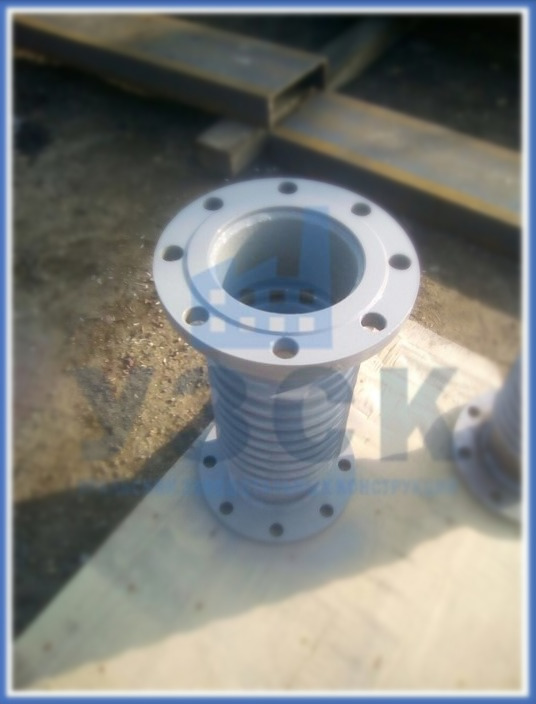

Компенсатор сильфонный ОФН в Жезказгане

Технические условия использования ОФН

Применения ОФН компенсатора рекомендовано для труб под фланцевое соединение, для перекачки жидкостей и газов. Нефть и ее производные, пар и газы, не вызывающие коррозию, допускается качать при условии:

  • Размеры Ду 65 -1000 мм труб.
  • Рабочее давление до 2,5, 10, 16, 25 кг/см2.
  • В зависимости от выбранных параметров, проводимой среды и материалов рабочая температура эксплуатации компенсатора ОФН может достигать от минус 253 до 550 градусов Цельсия.
  • Климатические условия -300 +500 С.
  • Срок эксплуатации 30 лет, заводская гарантия 5 лет.

На каждую единицу оборудования производитель УЗСК в Жезказгане предоставляет паспорт и гарантийный талон.

Устройство осевого фланцевого компенсатора

Осевой фланцевый неразгруженный компенсатор представляет сильфон из нержавеющей стали специальной многослойной конструкции. Тонкостенный гофрированный стакан принимает осевые и сдвижные нагрузки, деформируясь, но при этом фланцы остаются параллельными и перпендикулярными сечению труб.

Патрубки ОФН компенсатора изготовлены из малоуглеродистой стали, с учетом температуры эксплуатации.

Наименовае детали Марка материала Допустимая температура эксплуатации оС
Фланцевый патрубок сталь 20 ГОСТ 1050 от минус 20 до 425
сталь 17ГС, 17Г1С ГОСТ 19281 от минус 40 до 475
сталь 09Г2С , 09Г2 ГОСТ 19281 от минус 60 до 475
сталь 08Х18Н10Т, 12Х18Н10Т ГОСТ 5632 от минус 253 до 550
сталь10Х17Н13М2Т ГОСТ 5632 от минус 253 до 550
сталь 12ХМ ГОСТ 5520-79 (только фланцы) от минус 40 до 550

Допускается монтаж защитного кожуха из стали, внутренних направляющих потока. Устройство дополнительных компонентов оговаривается на стадии заказа и увеличивает стоимость изделия.

Как купить компенсатор ОФН в УЗСК в Жезказгане

Наше предприятие производит и реализует компенсаторы ОФН стандартного изготовления и по спецзаказу. Купить в УЗСК продукцию выгодно:

  • Производственная площадка укомплектована современным оборудованием и квалифицированными рабочими — гарантия качества
  • Технический контроль изготовления изделия многоступенчатый, включает КБ, Лабораторию неразрушающих методов контроля, ОТК. Качество подтверждается документами.
  • Отсутствуют торговые надбавки, используются снижающие коэффициенты для оптовых заказов.

Позвоните по телефонам на сайте и обсудите проблемы и порядок оформления заказа со специалистами.


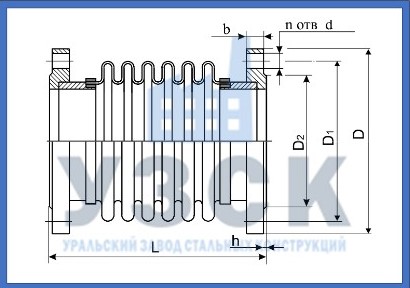

Чертёж сильфонного компенсатора ОФН в Жезказгане

Таблица габаритов и технических характеристик ОФН

Условное обозначение Условное давление, PN, МПа (кгс/см2) Условный диаметр, DN, мм Размеры, мм n Жесткость осевого хода, Сλ, кН/м (кгс/см) Масса, кг
D S D1 L b h d
ОФН-2,5-65 0,25 (2,5) 65 160 130 110 267 11 3 14 4 32,2 4,5
ОФН-2,5-80 80 185 150 128 277 11 3 18 4 29,6 5,7
ОФН-2,5-100 100 205 170 148 298 11 3 18 4 25,9 7,2
ОФН-2,5-125 125 235 200 178 311 13 3 18 8 24,4 8,9
ОФН-2,5-150 150 260 225 202 317 13 3 18 8 21,8 11,8
ОФН-2,5-200 200 315 280 258 405 15 3 18 8 19,4 18,9
ОФН-2,5-250 250 370 335 312 427 18 3 18 12 17,5 27,3
ОФН-2,5-300 300 435 395 365 451 18 4 22 12 16,0 35.7
ОФН-2,5-350 350 485 445 415 466 18 4 22 12 16,0 41,0
ОФН-2,5-400 400 535 495 565 482 18 4 22 16 14,5 46,6
ОФН-2,5-500 500 640 600 570 519 20 4 22 16 20,3 71,3
ОФН-2,5-600 600 755 705 670 557 20 5 26 20 18,4 91,3
ОФН-2,5-700 700 860 810 775 550 21 5 26 24 19,0 121,2
ОФН-2,5-800 800 975 920 880 578 21 5 30 24 17,4 147,8
ОФН-2,5-900 900 1075 1020 980 571 23 5 30 24 25,7 182,0
ОФН-2,5-1000 1000 1175 1120 1080 590 25 5 30 28 23,1 211,4
ОФН-6,3-65 0,63 (6,3) 65 160 130 110 267 13 3 14 4 32,2 4,5
ОФН-6,3-80 80 185 150 128 281 15 3 18 4 29,6 6,9
ОФН-6,3-100 100 205 170 148 302 15 3 18 4 25,9 8,6
ОФН-6,3-125 125 235 200 178 317 17 3 18 8 24,4 11,5
ОФН-6,3-150 150 260 225 202 323 17 3 18 8 21,8 13,7
ОФН-6,3-200 200 315 280 258 413 19 3 18 8 19,4 21,3
ОФН-6,3-250 250 370 335 312 449 20 3 18 12 26,3 30,7
ОФН-6,3-300 300 435 395 365 465 20 4 22 12 24,1 39,9
ОФН-6,3-350 350 485 445 415 483 22 4 22 12 24,0 54,0
ОФН-6,3-400 400 535 495 465 522 24 4 22 16 21,7 68,2
ОФН-6,3-500 500 640 600 570 577 25 4 22 16 27,0 98,5
ОФН-6,3-600 600 755 705 670 595 25 5 26 20 30,6 126,9
ОФН-6,3-700 700 860 810 775 586 27 5 26 24 31,7 164,6
ОФН-6,3-800 800 975 920 880 614 27 5 30 24 29,0 196,2
ОФН-6,3-900 900 1075 1020 980 603 29 5 30 24 32,1 240,0
ОФН-6,3-1000 1000 1175 1120 1080 627 31 5 30 28 34,7 283,9
ОФН-10-65 1,0 (10) 65 180 145 122 269 17 3 18 4 32,2 6,5
ОФН-10-80 80 195 160 133 279 17 3 18 4 29,6 8,2
ОФН-10-100 100 215 180 158 302 19 3 18 8 25,9 10,4
ОФН-10-125 125 245 210 184 315 21 3 18 8 24,4 13,9
ОФН-10-150 150 280 240 212 321 21 3 22 8 21,8 17,1
ОФН-10-200 200 335 295 268 417 21 3 22 8 19,4 25,4
ОФН-10-250 250 390 350 320 438 23 3 22 12 26,3 36,4
ОФН-10-300 300 440 400 370 469 24 4 22 12 24,1 47,0
ОФН-10-350 350 500 460 430 478 24 4 22 16 32,0 61,5
ОФН-10-400 400 565 515 482 508 26 4 26 16 28,9 97,0
ОФН-10-500 500 670 620 585 544 28 4 26 20 33,8 143,8
ОФН-10-600 600 780 725 685 561 31 5 30 20 36,8 189,5
ОФН-10-700 700 895 840 800 574 32 5 30 24 50,8 221,3
ОФН-10-800 800 1010 950 905 606 35 5 33 24 46,4 268,6
ОФН-10-900 900 1110 1050 1005 596 38 5 33 28 51,4 321,5
ОФН-10-1000 1000 1220 1160 1110 620 40 5 33 28 64,1 403,5
ОФН-16-65 1,6 (16) 65 180 145 122 273 21 3 18 4 32,2 8,5
ОФН-16-80 80 195 160 133 283 21 3 18 4 29,6 9,4
ОФН-16-10 100 215 180 158 306 23 3 18 8 25,9 12,1
ОФН-16-125 125 245 210 184 319 25 3 18 8 24,4 16,3
ОФН-16-150 150 280 240 212 325 25 3 22 8 32,6 20,4
ОФН-16-200 200 335 295 268 423 27 3 22 12 29,1 29,5
ОФН-16-250 250 405 355 320 442 28 3 26 12 35,0 42
ОФН-16-300 300 460 410 370 473 28 4 26 12 32,1 54
ОФН-16-350 350 520 470 430 484 30 4 26 16 40,0 69
ОФН-16-400 400 580 525 482 516 34 4 30 16 57,9 98
ОФН-16-500 500 710 650 585 510 44 4 33 20 60,8 189
ОФН-16-600 600 840 770 685 575 45 5 39 20 61,3 252
ОФН-16-700 700 910 840 800 590 47 5 39 24 69,8 278
ОФН-16-800 800 1020 950 905 620 49 5 39 24 63,7 341
ОФН-16-900 900 1120 1050 1005 610 51 5 39 28 70,6 403
ОФН-16-1000 1000 1255 1170 1110 634 53 5 45 28 87,2 523
ОФН-25-65 2,5 (25) 65 180 145 122 273 21 3 18 8 32,2 8,3
ОФН-25-80 80 195 160 133 285 23 3 18 8 29,6 10,2
ОФН-25-100 100 230 190 158 308 25 3 22 8 25,9 14,8
ОФН-25-125 125 270 220 184 322 27 3 26 8 36,6 21,0
ОФН-25-150 150 300 250 212 336 27 3 26 8 32,6 26,1
ОФН-25-200 200 360 310 278 434 29 3 26 12 38,7 39,2
ОФН-25-250 250 425 370 335 455 31 3 30 12 35,0 55,4
ОФН-25-300 300 485 430 390 479 32 4 30 16 40,1 72,8
ОФН-25-350 350 550 490 450 510 38 4 33 16 56,0 103,5
ОФН-25-400 400 610 550 505 532 40 4 33 16 72,3 140,5
ОФН-25-500 500 730 660 615 574 48 4 39 20 74,3 212,7
ОФН-25-600 600 840 770 720 599 51 5 39 20 73,6 347,1
ОФН-25-700 700 960 875 820 614 55 5 45 24 88,9 460,7
ОФН-25-800 800 1075 990 930 647 59 5 45 24 81,1 563,5
ОФН-25-900 900 1185 1090 1030 635 61 5 52 28 102,8 690,2
ОФН-25-1000 1000 1315 1210 1140 660 63 5 56 28 104,5 865,7
