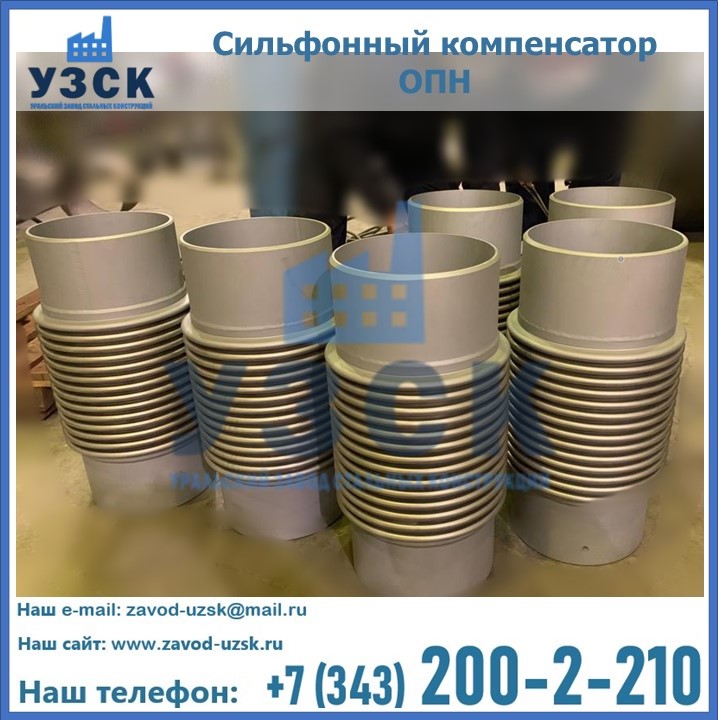

ОПН – компенсатор сильфонный осевой под приварку.

Изделие используется в Жезказгане для компенсации осевых температурных смещений стенок труб по отношению к общей оси магистрали. При перекачке жидкостей на длинные расстояния может происходить изменение давления в трубопроводе, и даже, гидроудары. В этот момент возможно смещение и разрыв стыковочных швов. Установка сильфонного осевого компенсатора амортизирует удары, сглаживает нагрузки, гасит деформационные силы, сохраняя герметичность стыка. В зависимости от решаемых задач используют сильфоновые узлы с различным количеством гофры. Компенсационный узел работает на протяжении многих лет, не требуя ремонта.


Купить сильфонный компенсатор ОПН в Жезказгане

Устройство и технические характеристики ОПН

Чертёж компенсатора ОПН в Жезказгане

На чертеже изображена принципиальная схема компенсатора ОПН. Сильфон представляет гофрированную металлическую трубу многослойной навивки из нержавейки, с внутренними слоями из малоуглеродистой мягкой стали. Тонкая стенка эластичной гофры защищена гофрированным кожухом. Приварные фланцы выполнены из стали, идентичной трубе или Ст20, Ст3сп5 и подобных марок. Собираются сваркой из листовых заготовок.

Конструкционные вводные:

  • предельные размеры сечения фланцев 1400 мм;
  • номинальное давление до 2,5 МПа.
  • температура перекачиваемой среды – жидкость до 200 0, пар до 300 0 С;
  • диапазон климатических температур -30 +50 0 С.
  • соединение сварное;
  • гарантия на компенсатор от производителя 2 года;
  • срок эксплуатации 30 лет.

Изделие подходит для установки в Жезказгане в трассы под агрессивные среды, пар, воду, продукты нефтепереработки.

Преимущества монтажа компенсатора ОПН

Очень простая конструкция, состоящая из гофрированного сильфона и двух патрубков из нержавеющей стали соединяется с основной трубой сваркой, создавая жесткую необслуживаемую конструкцию. В зависимости от температурных перепадов и длины трубы выбирается количество гофр в сильфоне, обеспечивающее принятие максимальных удлинений и укорачивания трубы. Достигается:

  • быстрый и точный монтаж;
  • отсутствие затрат на обслуживание;
  • незначительный вес и габариты не утяжеляют соединение, делая его герметичным.

Перспективы:

  • использование компенсатора увеличивает срок службы трубопровода в Жезказгане без обслуживания;
  • сварная конструкция уменьшает стоимость монтажных работ;
  • снижается металлоемкость трассы, исключаются затраты на обслуживание.


Купить сильфонный компенсатор ОПН в Жезказгане

Производство и продажа компенсаторов ОПН в УЗСК в Жезказгане

Предприятие УЗСК специализируется на производстве сильфонных компенсаторов. Имеется необходимое оборудование для изготовления сильфонных узлов и компенсаторов. На компенсаторы представляется гарантия, предоставляются сертификаты и декларации ТР ЕАЭС, паспорт изделия. Завод выполняет оборудование под заказ или из наличия . Поэтому купить компенсатор в УЗСК надежно и выгодно.


Купить сильфонный компенсатор ОПН в Жезказгане

Таблица геометрических размеров ОПН

Условное обозначение Условный диаметр DN,мм Размеры Масса
D,мм S,мм D1,мм L,мм G
кг
ОПН-16-125-90 125 133 4,0 171 381 5
ОПН-16-150-100 150 159 4,5 203 387 6
ОПН-16-200-140 200 219 6,0 259 433 12
ОПН-16-250-160 250 273 7,0 319 612 26
ОПН-16-300-180 300 325 7,0 373 631 32
ОПН-16-350-180 350 377 7,0 431 640 37
ОПН-16-400-190 400 426 7,0 485 668 58
ОПН-16-500-200 500 530 8,0 600 682 85
ОПН-16-600-200 600 630 8,0 706 695 112
ОПН-16-700-210 700 720 8,0 797 698 140
ОПН-16-800-210 800 820 8,0 911 726 158
ОПН-16-900-210 900 920 10,0 1015 704 194
ОПН-16-1000-220 1000 1020 10,0 1117 726 229
ОПН-16-1200-220 1200 1220 12,0 1319 726 323
ОПН-16-1400-220 1400 1420 14,0 1522 732 408
ОПН-25-50-70 50 57 3,5 105 349 2
ОПН-25-65-70 65 76 3,5 105 349 2
ОПН-25-80-70 80 89 3,5 120 359 3
ОПН-25-100-80 100 108 4,0 143 370 4
ОПН-25-125-90 125 133 4,0 172 382 6
ОПН-25-150-100 150 159 4,5 204 396 7
ОПН-25-200-140 200 219 6,0 261 442 14
ОПН-25-250-160 250 273 7,0 319 621 27
ОПН-25-300-180 300 325 7,0 374 632 33
ОПН-25-350-180 350 377 7,0 431 658 38
ОПН-25-400-190 400 426 7,0 485 678 60
ОПН-25-500-200 500 530 8,0 600 692 94
ОПН-25-600-200 600 630 8,0 706 713 125
ОПН-25-700-210 700 720 8,0 797 710 145
ОПН-25-800-210 800 820 8,0 911 743 184
ОПН-25-900-210 900 920 10,0 1015 719 223
ОПН-25-1000-220 1000 1020 10,0 1117 742 279
ОПН-25-1200-220 1200 1220 14,0 1319 742 383
ОПН-25-1400-220 1400 1420 14,0 1522 750 481

Таблица технических характеристик ОПН

Условное обозначение Осевой ход, 1000 циклов, мм Осевой ход, 50 циклов, мм Осевой ход, 5000 циклов, мм Коэффициент местного сопротивления

Эффективная площадь

Sэф, см2



 Жесткость
H/MM
Н/мм
ОПН-16-125-90 28 45 13,5 0,220 190 244
ОПН-16-150-100 35 50 15,0 0,200 279 218
ОПН-16-200-140 45 70 21,0 0,115 452 291
ОПН-16-250-160 50 80 24,0 0,103 680 350
ОПН-16-300-180 60 90 27,0 0,087 960 324
ОПН-16-350-180 65 90 27,0 0,129 1269 400
ОПН-16-400-190 70 95 28,5 0,113 1575 579
ОПН-16-500-200 85 100 30,0 0,093 2444 608
ОПН-16-600-200 90 100 30,0 0,080 3419 613
ОПН-16-700-210 95 105 31,5 0,060 4363 698
ОПН-16-800-210 95 105 31,5 0,057 5745 637
ОПН-16-900-210 95 105 31,5 0,045 7182 706
ОПН-16-1000-220 95 110 33,0 0,040 8638 872
ОПН-16-1200-220 95 110 33,0 0,040 12246 1044
ОПН-16-1400-220 95 110 33,0 0,040 16600 1295
ОПН-25-50-70 20 35 10,5 0,350 68 322
ОПН-25-65-70 20 35 10,5 0,350 68 322
ОПН-25-80-70 20 35 10,5 0,300 89 296
ОПН-25-100-80 25 40 12,0 0,260 133 259
ОПН-25-125-90 28 45 13,5 0,220 190 366
ОПН-25-150-100 35 50 15,0 0,200 279 326
ОПН-25-200-140 45 70 21,0 0,115 452 387
ОПН-25-250-160 50 80 24,0 0,103 680 350
ОПН-25-300-180 60 90 27,0 0,087 960 401
ОПН-25-350-180 65 90 27,0 0,129 1269 560
ОПН-25-400-190 70 95 28,5 0,113 1575 723
ОПН-25-500-200 85 100 30,0 0,093 2444 743
ОПН-25-600-200 90 100 30,0 0,080 3419 736
ОПН-25-700-210 95 105 31,5 0,060 4363 889
ОПН-25-800-210 95 105 31,5 0,057 5745 811
ОПН-25-900-210 95 105 31,5 0,045 7182 1028
ОПН-25-1000-220 95 110 33,0 0,040 8638 1045
ОПН-25-1200-220 95 110 33,0 0,040 12246 1251
ОПН-25-1400-220 95 110 33,0 0,040 16600 1616
