Сильфонные компенсирующие устройства СКУ /СКФ в ППУ изоляции

При прокладке тепловых сетей, систем водоснабжения, трубопроводов различного назначения в Жезказгане существует необходимость компенсации термических трансформаций протяженности данных систем, а также предотвращения угрозы внешних воздействий, способных разрушить и деформировать трубопроводы. Кроме того, некоторые элементы этих систем необходимо герметизировать и устранить вероятные вибрационные нагрузки. С такими задачами максимально эффективно справляются сильфонные компенсирующие устройства СКУ в пенополиуретановой изоляции. СКУ/СКФ в ППУ применяется для подземной (бесканальной) и надземной прокладки трубопроводов.


Компенсаторы СКУ в ППУ изоляции в Жезказгане

Особенности строения и материалы изготовления СКУ/СКФ в ППУ изоляции

Как правило, компенсатор состоит из одного сильфона (возможен вариант двухсильфонного исполнения СКУ). В зависимости от количества сильфонов, компенсаторы бывают одно или двух секционные. Сильфонный компенсатор СКУ/СКФ в ППУ изоляции состоит из приваренных к гофре патрубков, обработанных сверху пенополиуританом в заводских условиях. На изделие также устанавливается система дистанционного контроля (с ОДК). Вся система включает в себя стальную трубу, футляр, компенсатор сильфонный осевой, изоляцию из пенополиуретана, систему оперативного дистанционного контроля СОДК, трубу оболочку ПЭ или ОЦ. Основной элемент СКУ — это осевой сильфонный компенсатор, находящийся в защитном кожухе, который защищает сильфон от поперечных усилий, крутящих и изгибающих моментов, а также от механического воздействия и попадания грунта между гофрами.


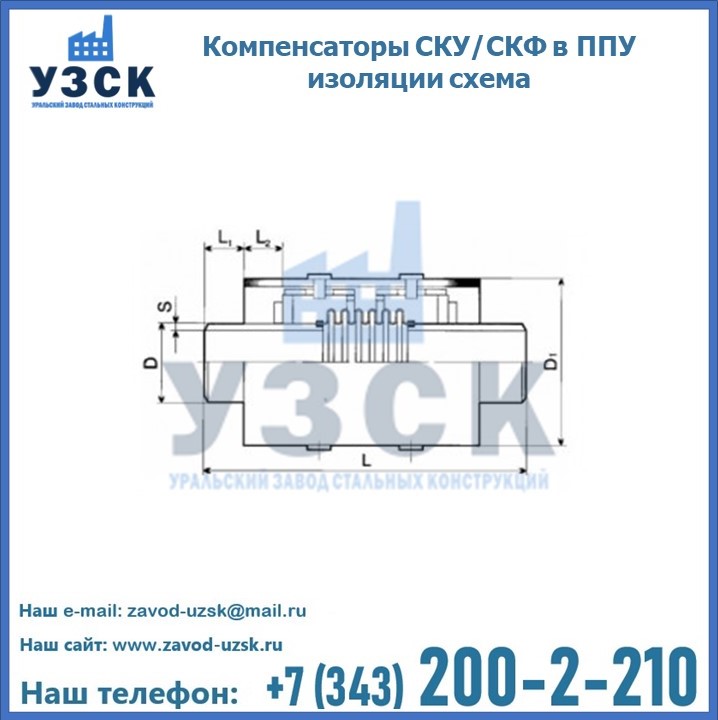

Компенсаторы СКУ в ППУ изоляции схема в Жезказгане

Сильфонные компенсаторы СКУ/СКФ имеют два типа, в зависимости от температурных режимов регионов, где они применяются. Они условно делятся на СКУ/СКФ для умеренных температурных  и СКУ/СКФ для низкотемпературных регионов.

При изготовлении СКУ/СКФ в ППУ изоляции используются оцинкованная сталь (компенсатор), полиэтиленовая оболочка, пенополиуретановая теплоизоляция (ППУ), нержавеющая сталь марок 08Х18Н10Т, 12Х18Н10Т, сталь Ст20 (патрубок, фланец), Ст20 или нержавеющая сталь 08Х18Н10Т, 12Х18Н10Т (кожух, экран).

Способ присоединения – под приварку, фланцевое соединение (при монтаже, установке).

Сфера применения сильфонных компенсирующих устройств СКУ /СКФ в ППУ изоляции в Жезказгане

Сильфонные компенсаторы в пенополиуретановой (ППУ) изоляция СКУ, СКФ широко применяются при прокладке тепловых сетей и трубопроводов. ППУ в данном случае применяется для снижения расходов теплоэнергии.

Условия и правила эксплуатации СКУ в ППУ изоляции

Для обеспечения производительности и износостойкости изделия существуют следующие оптимальные условия эксплуатации:

  • рабочая среда должна содержать газ, воду и пар;
  • t рабочей среды 3000С;
  • оптимальное давление в рабочей среде — 16 кг/см2.

Компенсаторы сильфонные СКУ.ППУ.1 с рабочим давлением Ру16

Условное обозначение Условное давление Условный диаметр Размеры Осевой ход Жесткость Масса
Компенсаторы 1СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК Nominal pressure Nominal diameter   Nominal axial Axial stiffness Weight approx.
PN DN D D оболочки S L +/- Gi G
кгс/см2 bar мм мм мм мм мм мм Н/мм кг
mm mm mm mm mm mm mm kg
32-16-50 16 32 38 110,125 3 1100 25 132 5
40-16-60 16 40 45 125 4 1120 30 137 6
50-16-60 16 50 57 125 4 1185 30 157 6
50-16-70 16 50 57 125 4 1230 35 212 8
65-16-60 16 65 76 140 4 1195 30 184 7
65-16-70 16 65 76 140 5 1220 35 243 11
80-16-60 16 80 89 160 4 1200 30 203 9
80-16-70 16 80 89 160 5 1260 35 293 13
100-16-60 16 100 108 180 5 1215 30 226 12
100-16-100 16 100 108 180 5 1270 50 226 14
125-16-60 16 125 133 225 5 1230 30 239 18
125-16-100 16 125 133 225 5 1290 50 239 24
150-16-60 16 150 159 250 6 1230 30 211 23
150-16-100 16 150 159 250 6 1290 50 211 32
200-16-80 16 200 219 315 6 1400 40 284 34
200-16-100 16 200 219 315 6 1400 50 284 42
200-16-160 16 200 219 315 6 1480 80 284 53
250-16-80 16 250 273 400 7 1520 40 339 76
250-16-100 16 250 273 400 7 1520 50 339 84
250-16-160 16 250 273 400 7 1640 80 339 106
300-16-80 16 300 325 450 7 1530 40 313 97
300-16-100 16 300 325 450 7 1530 50 313 105
300-16-180 16 300 325 450 7 1700 90 313 124
350-16-80 16 350 373 500 7 1620 40 395 115
350-16-100 16 350 373 500 7 1620 50 395 123
350-16-180 16 350 373 500 7 1680 90 395 145
400-16-80 16 400 426 560 8 1480 40 568 140
400-16-190 16 400 426 560 8 1650 95 568 173
500-16-80 16 500 530 710 8 1820 40 599 168
500-16-200 16 500 530 710 8 1910 100 599 226
600-16-200 16 600 630 800 8 1910 100 602 265
700-16-210 16 700 720 900 8 1910 105 685 345
800-16-210 16 800 820 1000 9 1980 105 697 462
1000-16-220 16 1000 1020 1200 11 1980 110 866 755

Компенсаторы односекционные 1СКУ.ППУ/ПЭ (ОЦ) РУ25

Условное обозначение Условное давление Условный диаметр Размеры Осевой ход Жесткость Масса
Компенсаторы 1СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК Nominal pressure Nominal diameter   Nominal axial Axial stiffness Weight approx.
PN DN D D оболочки S L +/- Gi G
кгс/см2 bar мм мм мм мм мм мм Н/мм кг
mm mm mm mm mm mm mm kg
50-25-70 25 50 57 125 5 1230 35 318 10
65-25-70 25 65 76 140 5 1220 35 318 14
80-25-70 25 80 89 160 5 1260 35 356 19
100-25-100 25 100 108 180 6 1270 50 393 24
125-25-100 25 125 133 225 5 1290 50 398 29
150-25-100 25 150 159 250 6 1290 50 418 37
200-25-100 25 200 219 315 6 1400 50 458 48
200-25-160 25 200 219 315 6 1480 80 480 59
250-25-100 25 250 273 400 8 1520 50 496 89
250-25-160 25 250 273 400 8 1640 80 518 123
300-25-180 25 300 325 450 7 1700 90 594 135
350-25-180 25 350 373 500 7 1680 90 655 157
400-25-190 25 400 426 560 8 1650 95 696 189
500-25-200 25 500 530 710 9 1910 100 743 239
600-25-200 25 600 630 800 9 1910 100 602 265
700-25-210 25 700 720 900 10 1910 105 685 363
800-25-210 25 800 820 1000 10 1980 105 697 488
1000-25-220 25 1000 1020 1200 12 1980 110 893 815

Компенсаторы двухсекционные 2СКУ.ППУ/ПЭ (ОЦ) РУ16

Условное обозначение Условное давление Условный диаметр Размеры Осевой ход Жесткость Масса
Компенсаторы 2СКУ.ППУ/ПЭ (ОЦ) 1 тип изоляции, с ОДК Nominal pressure Nominal diameter   Nominal axial Axial stiffness Weight approx.
PN DN D Dоболочки S L +/- Gi G
кгс/см2 bar мм мм мм мм мм мм Н/мм кг
mm mm mm mm mm mm mm kg
32-16-100 16 32 38 110,125 3 1380 50 251 21
40-16-120 16 40 45 125 4 1400 60 260 11
50-16-120 16 50 57 125 4 1400 60 298 11
50-16-140 16 50 57 125 4 1440 70 403 15
65-16-120 16 65 76 140 4 1520 60 350 13
65-16-140 16 65 76 140 5 1560 70 462 21
80-16-120 16 80 89 160 4 1580 60 386 17
80-16-140 16 80 89 160 5 1620 70 557 25
100-16-120 16 100 108 180 5 1800 60 429 23
100-16-200 16 100 108 180 5 1880 100 429 27
125-16-120 16 125 133 225 5 2020 60 454 34
125-16-200 16 125 133 225 5 2060 100 454 46
150-16-120 16 150 159 250 6 2020 60 401 44
150-16-200 16 150 159 250 6 2060 100 401 61
200-16-160 16 200 219 315 6 2080 80 540 65
200-16-200 16 200 219 315 6 2100 100 540 80
200-16-320 16 200 219 315 6 2140 160 540 101
250-16-160 16 250 273 400 7 2080 80 644 144
250-16-200 16 250 273 400 7 2140 100 644 160
250-16-320 16 250 273 400 7 2180 160 644 201
300-16-160 16 300 325 450 7 2080 80 595 184
300-16-200 16 300 325 450 7 2180 100 595 200
300-16-320 16 300 325 450 7 2220 160 595 236
350-16-160 16 350 373 500 7 2180 80 751 219
350-16-200 16 350 373 500 7 2240 100 751 234
350-16-360 16 350 373 500 7 2280 180 751 276
400-16-160 16 400 426 560 8 2260 80 1079 266
400-16-380 16 400 426 560 8 2280 190 1079 329
500-16-160 16 500 530 710 8 2320 80 1138 319
500-16-400 16 500 530 710 8 2420 200 1138 429
600-16-400 16 600 630 800 8 2460 200 1144 504
700-16-420 16 700 720 900 8 2550 210 1302 656
800-16-420 16 800 820 1000 9 2580 210 1324 878
1000-16-440 16 1000 1020 1200 11 2660 220 1645 1435

Виды изоляции для СКУ/СКФ

Как говорилось ранее, для СКУ имеется два типа изоляции. Размеры и толщина изоляции для компенсирующих устройств СКУ/СКФ выбираются в зависимости от климатических условий региона, в котором будут использовать изделие. На основе этих параметров различаются типы ППУ:

Первый тип — применяют в регионах с умеренными климатическими условиями;

Второй тип — используют в тех регионах, где преобладают низкие температуры.

Основные параметры и рабочие режимы СКУ/СКФ в ППУ изоляции

Компенсатор СКУ имеет следующие параметры и допустимые условия эксплуатации:

  • рабочие среды: вода, пар, нефтепродукты, газ;
  • допускается давление рабочей среды: PN до 125 кг/см²;
  • допустимый диапазон t рабочей среды составляет -260ºС до +800ºС.

Сильфонное компенсационное устройство СКУ/СКФ в ППУ изоляции — это надежное, долговечное и не требующее обслуживания при эксплуатации устройство.

Производство и продажа компенсаторов СКУ/СКФ в ППУ изоляции

Завод «УЗСК» в Жезказгане предлагает большой выбор компенсаторов СКУ/СКФ и прочих устройств, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие оборудования всем требованиям ГОСТ и ТУ, износостойкость и высокую производительность предлагаемого оборудования. Уральский Завод Стальных Конструкций изготавливает и продает надежное, эффективное и производительное оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. На всю продукцию имеются чертежи и прочая техническая документация. Заказать и купить СКУ/СКФ или прочее оборудование высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
